三角形带凸台法兰式支撑连接零件

　　这类三角形带中心凸台的支撑连接件，常应用在小型机电设备的腔体内部、气动回路的阀组安装面、小型动力单元的端盖衔接位置，用来实现两个垂直或存在小角度偏差的部件之间的刚性衔接，同时承担中心轴类零件的径向限位作用。从结构设计逻辑来看，采用三角形安装板布局而非传统圆形或方形法兰，核心是在满足三点安装定位稳定性的前提下，尽可能削减非受力区域的材料占比，降低零件整体自重，同时给周边的管线、相邻零件留出更多装配避让空间，在紧凑安装场景下的适配性远高于常规法兰结构。

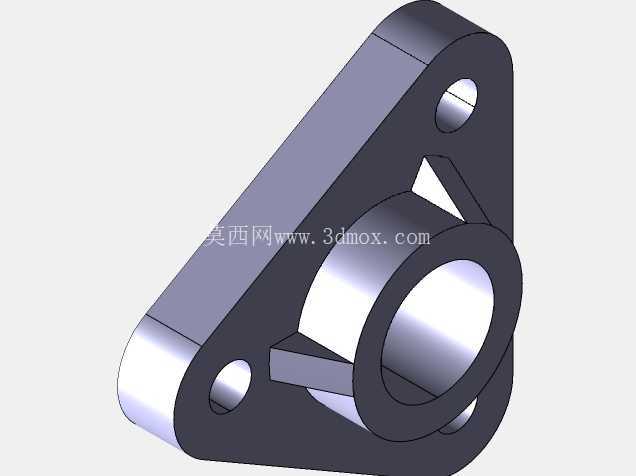

　　零件的主体由三角形安装基板与中心同轴凸台两部分构成，基板的三个角位分别加工有同轴通孔，用于穿设螺栓完成与安装基面的锁紧固定，三个安装孔的中心距经过公差匹配，能保证安装后与基面的贴合面间隙控制在0.02mm以内，避免长期受振动出现螺栓松脱的问题。中心凸台的内孔为精加工通孔，孔径公差按照H7级精度设计，可直接适配对应直径的光轴、导杆或者管路接头，凸台的外圆与基板连接处设置了三块三角形加强筋，分别对应三个安装孔的连线方向，筋板的厚度根据零件整体承载需求做等比例设计，既可以强化凸台与基板的连接刚性，避免凸台受径向力时出现根部断裂，也不会额外增加过多的材料重量。

　　从安装边界来看，这类零件的基板厚度通常根据承载等级在3-8mm区间调整，中心凸台的伸出长度根据配合部件的衔接深度确定，需要保证凸台端面与配合零件贴合时，基板不会与周边的凸起结构发生干涉。三个安装孔的沉头深度根据所选螺栓的头部尺寸设计，保证螺栓锁紧后头部不会高出基板表面，避免后续装配其他零件时出现刮碰。在实际选型应用时，需要先确认中心内孔的直径与待穿过的轴类、管路部件外径匹配，再核对三个安装孔的中心距是否与安装基面的预留螺纹孔位置对齐，同时要测算凸台的伸出长度是否满足配合部件的轴向定位要求，避免出现装配后轴向窜动的问题。

　　建模过程中需要重点关注几个结构细节：加强筋与基板、凸台的连接处要做R0.5-R1的圆角过渡，避免机加工或者压铸成型时出现应力集中导致的开裂；中心内孔的入口端要做15度的倒角引导，方便轴类零件或者接头的插入装配，同时去除孔口的毛刺避免划伤配合零件表面；三个安装孔的端面要做锪平处理，保证螺栓锁紧时接触面平整，不会因为斜面贴合导致螺栓受额外的弯曲应力。这类零件如果采用金属材质加工，通常选用6061铝合金或者Q235钢做表面氧化、镀锌处理，兼顾轻量化与防锈需求；如果用于低载荷的气动、检测设备场景，也可以采用POM或者尼龙材质注塑成型，进一步降低成本与自重。在实际设备运行中，这类零件除了承担连接支撑作用，部分场景下还可以作为轴向限位的基准面，通过凸台端面与轴上卡簧、轴肩的配合，限制轴类零件的轴向窜动行程，保证传动部件的运行精度。
