三孔铰接式连杆传动连接构件

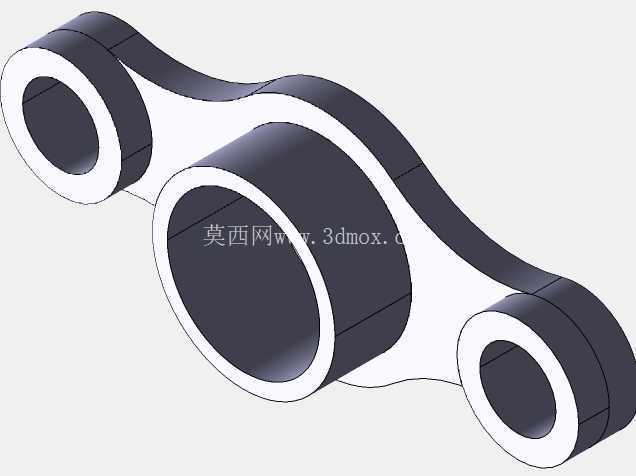

　　这类三孔铰接连杆构件，在轻工输送线、小型工程机械的操纵连杆组、非标自动化工位的往复传动单元里都有广泛应用，核心作用是在多铰接点的运动链路里传递位移与载荷，协调不同转轴之间的运动轨迹，避免单连杆传动时的运动干涉问题。从结构设计来看，三个带衬套安装位的铰接孔分别对应三个运动副的连接需求，中间大直径孔位用于连接动力输入或者主摆动轴，两侧对称分布的小孔位分别对接执行端和固定支撑端，杆身采用变截面弧形过渡设计，没有突兀的直角转折，一方面是为了在有限的安装空间里避让周边的管线、相邻构件，另一方面是通过流线型的截面变化优化应力分布，避免载荷传递过程中在转角位置出现应力集中，长期交变载荷下出现疲劳断裂的问题。

　　做结构设计的时候，首先要确认的是三个孔位的中心距参数，这直接决定了整个连杆机构的传动比和运动行程，中心距的公差需要控制在IT7级以内，否则装配后会出现运动卡滞、行程偏差超标的问题；每个铰接孔的内孔粗糙度要达到Ra1.6，保证和配套铜衬套或者滚针轴承的配合精度，孔端都设计了挡圈槽，用于安装轴用挡圈限制衬套的轴向窜动，避免工作过程中衬套脱出导致传动失效。杆身的厚度方向尺寸需要结合额定载荷做校核，这类连杆通常承受的是交变拉压载荷，中间大孔周边的壁厚是强度校核的关键位置，要保证在1.5倍额定载荷下的变形量不超过0.05mm，避免长期工作后出现塑性变形影响传动精度。

　　安装边界方面，三个铰接孔的端面都需要和对应的安装支座端面保留0.1-0.2mm的间隙，避免装配时出现端面压紧导致的转动阻力过大，杆身的外轮廓在整个摆动行程范围内，和周边固定构件的最小安全间隙要控制在3mm以上，防止设备运行过程中因为振动出现剐蹭。建模过程中，先绘制三个孔位的中心连线作为骨架基准，再基于中心距确定每个孔的内外径尺寸，杆身的外轮廓采用相切圆弧连接三个孔的外圆，保证过渡位置的曲率连续，后续做布尔运算切除内孔、添加挡圈槽和倒角特征的时候，要注意所有锐边都做R0.5的圆角处理，既可以去除加工毛刺，也能进一步降低应力集中的风险。

　　这类构件通常采用45号钢模锻成型后做调质处理，表面做发黑防锈处理，部分对重量有要求的场合也会采用铝合金6061-T6材质加工，对应的壁厚需要做适当加厚来保证强度。实际装配的时候，需要在铰接孔内压入配套的自润滑铜衬套，销轴穿过衬套后要加注润滑脂，降低铰接位置的磨损，延长构件的使用寿命，定期维护的时候需要检查杆身是否有裂纹、铰接孔是否出现磨损椭圆的情况，一旦磨损量超过0.1mm就需要及时更换，避免传动间隙过大导致整个机构的运动精度下降，甚至出现设备故障。
