离心离合器钟形传动连接结构

　　在小型通用动力设备、园林机械、摩托类代步工具以及部分轻工自动化输送线的动力端，这类钟形离心离合器结构是动力传递路径里的核心衔接部件，它不需要额外的操控机构介入，完全依靠转速变化自动完成接合与分离动作，能大幅简化整机的操控逻辑，降低操作人员的动作负荷。从实际工况适配来看，这类结构常被用在启动扭矩需求低、运行转速区间相对固定的动力输出场景，比如小型内燃动力的割灌机、微耕机，或是轻载输送线的动力接驳端，当主动端转速达到设定阈值时，内部的离心甩块在离心力作用下向外张开，与钟形壳体内壁紧密贴合，依靠摩擦力将动力从主动轴传递到从动负载端；当转速下降到阈值以下，甩块在复位弹簧的拉力下回缩，主动与从动端彻底脱开，避免负载反拖动力端造成熄火或是部件过载损伤。

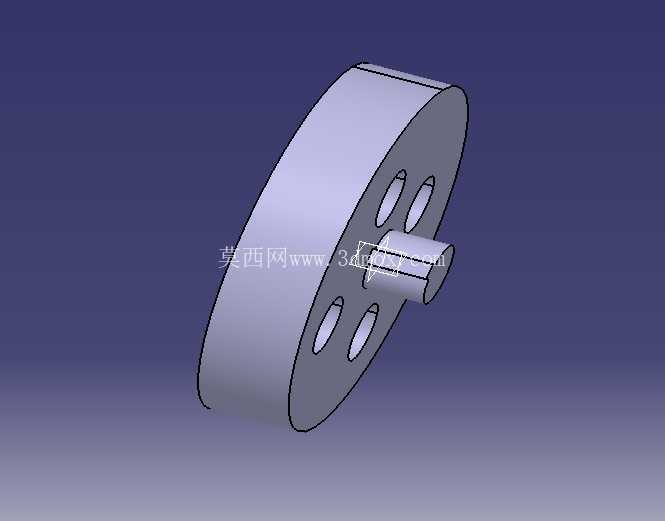

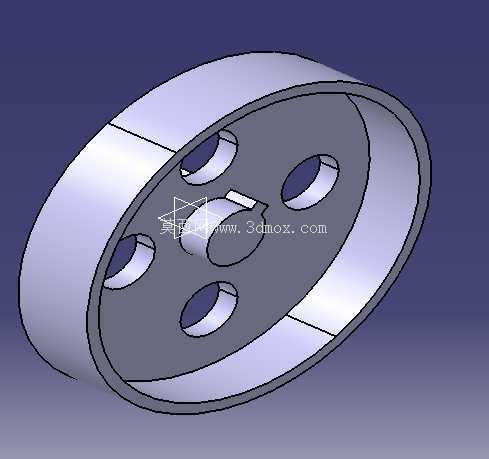

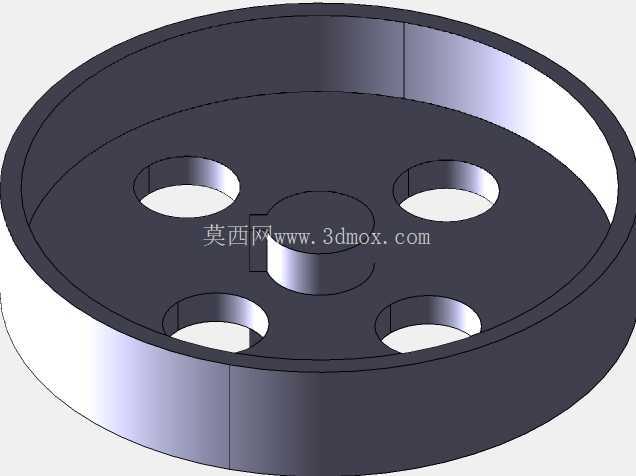

　　从结构设计逻辑来看，这个钟形壳体作为离合器的从动承载部件，整体采用盘壳一体化的构型，外侧的圆柱筒段是与离心甩块接触的摩擦工作面，内孔的轴伸段是与从动负载轴连接的安装基准，端面上均匀开设的四个镂空孔，一方面是为了降低部件整体的转动惯量，减少动力接合瞬间的冲击载荷，另一方面也能为连续运行过程中摩擦产生的热量提供流通散热的通道，避免长时间半联动状态下摩擦面温度过高导致摩擦材料性能衰减。设计过程中需要重点控制筒段内壁的圆柱度与表面粗糙度，圆柱度偏差过大会导致接合过程中甩块与内壁接触面积不足，传递扭矩的能力达不到设计要求，局部接触应力过大还会造成异常磨损，缩短部件的使用寿命；表面粗糙度需要控制在合理区间，过于光滑会导致静摩擦系数不足容易打滑，过于粗糙则会加剧甩块摩擦片的磨损速率，提升后期的维护成本。

　　安装边界的尺寸匹配是这类部件选型建模时需要重点核对的环节，轴伸段的直径与配合长度需要和从动轴的安装孔完全适配，键槽的位置与尺寸要对应传动键的规格，保证扭矩传递过程中不会出现松旷；钟形筒段的内径需要和内部离心甩块的张开外径匹配，预留合适的初始间隙，间隙过大会导致甩块完全张开后仍无法压紧内壁，出现动力传递中断的问题，间隙过小则会在低转速状态下出现半联动磨片的情况，造成不必要的功率损耗与部件磨损。端面上的镂空孔除了散热减重的作用，也可以作为装配过程中的工艺孔，方便工装卡具夹持完成部件的压装与固定，设计时需要注意孔位的分布均匀性，保证整个部件的动平衡性能，避免高转速运行过程中出现径向跳动，引发整机振动超标、轴承过早疲劳损坏的问题。

　　从实际建模的细节处理来看，壳体的壁厚需要根据额定传递扭矩做对应的强度校核，筒段壁厚过薄会在大扭矩传递时出现胀形变形，导致摩擦面失圆，壁厚过大则会提升部件重量，增加转动惯量，影响离合动作的响应速度。轴伸与盘体连接的位置做了圆弧过渡处理，避免应力集中导致的根部断裂问题，这也是动力传动部件设计里的通用细节要求，因为离合接合的瞬间会存在一定的冲击载荷，直角连接的位置很容易在反复冲击下萌生疲劳裂纹。整个部件的构型完全围绕离心摩擦传动的实际需求设计，没有多余的冗余结构，所有的几何特征都服务于动力传递、散热减重、安装定位这三个核心功能，在轻载动力传动场景下，这种结构的可靠性远高于需要额外操控机构的离合装置，而且维护成本极低，只需要定期检查内部甩块摩擦片的磨损量，更换磨损超标的摩擦片即可，钟形壳体本身只要没有出现明显的磨损沟槽或是变形，就可以长期重复使用。
