双孔扭接式连接片结构设计

　　做机械结构设计这行快十年，经手的连接类零件没有一千也有八百，这类双孔带扭面的连接片，是车间里最容易被新手轻视、但实际工况适配性极强的一类零件。很多刚入行的设计师总觉得，不就是两个孔连个板，随便画个等厚平板打俩孔就完事，真到装配现场才发现，要么两个安装面存在空间夹角平板装不上，要么硬拧上去螺栓受附加弯矩，跑俩月螺栓断了连带着整套机构卡滞，最后还得回头改结构。

　　先说这个零件的实际应用场景，这类扭面连接片最常用在中小载荷的铰接传动部位，比如轻工设备的连杆机构、小型输送线的张紧调节支架、低压电气柜内的元器件安装固定接片，还有部分农用机械的操纵杆联动部位，核心作用就是在两个存在空间夹角的安装点位之间，传递拉力或者小扭矩的铰接载荷，不需要额外加调整垫片或者角度转接座，靠自身的扭面结构适配安装面的角度差，减少装配时的累计误差。

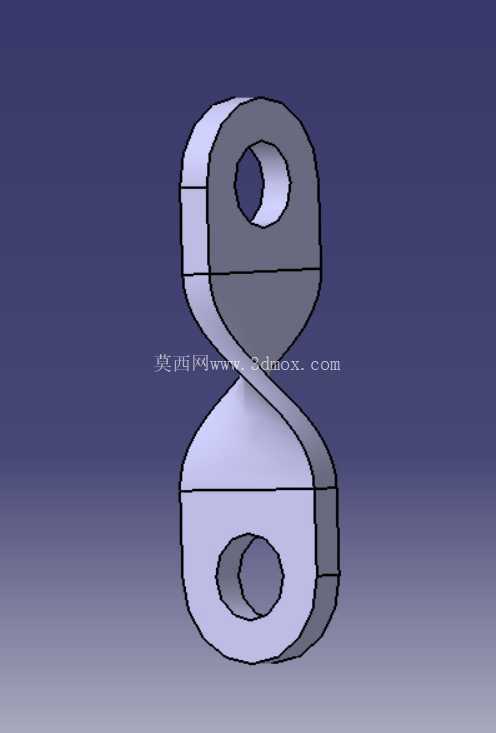

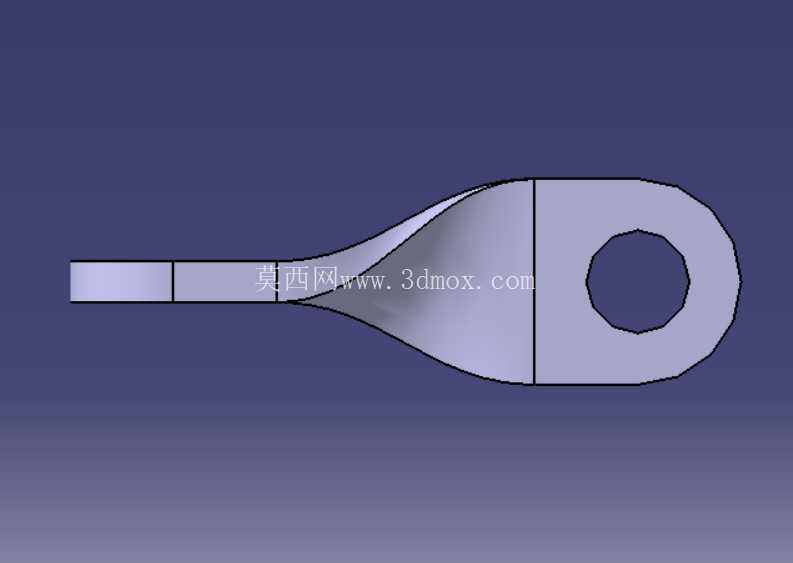

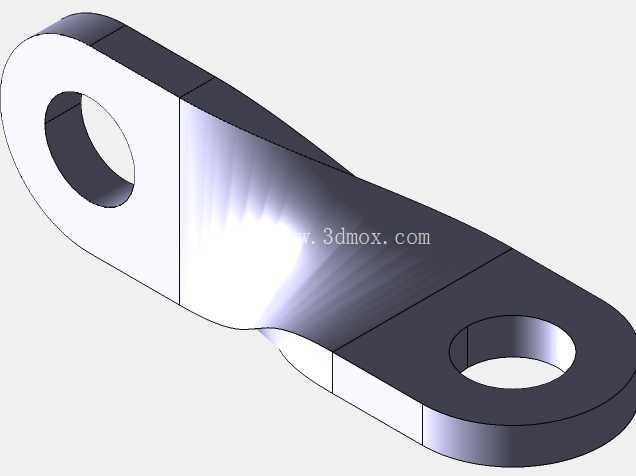

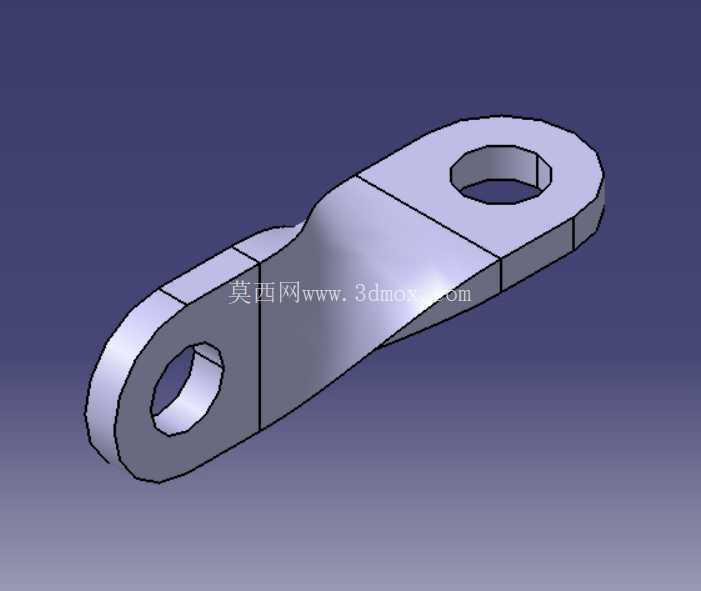

　　从功能特性上来说，这个零件的设计逻辑完全是跟着工况走的。两端的环形孔是安装位，孔边做了等厚的凸台结构？不对，看模型的结构，两端的环段是等厚度的平直段，厚度比中间扭接段稍厚，这部分是直接和螺栓、销轴配合的承压面，平直段的平面度要求很高，不然锁紧之后接触面压不实，容易出现松动。中间的扭接段是平滑过渡的曲面，没有尖锐的棱边，这一点很重要，很多新手做扭面的时候直接用直角折弯，折弯处的应力集中系数能到3以上，受交变载荷的时候很容易从折弯处开裂，这个模型里的扭面是大曲率的顺滑过渡，应力分布更均匀，能承受一定范围内的反复摆动载荷。

　　再讲设计思路，做这类零件首先要先确定两个安装点的空间坐标，还有两个安装面的夹角，这个零件的扭角大概在15度左右，属于小角度扭接，适合两个安装面夹角不大、中心距在几十毫米的工况。建模的时候不能直接硬拉扭曲特征，首先要确定两端孔的中心距，这个尺寸是安装的核心边界，中心距公差一般要控制在±0.1mm以内，不然装配的时候孔位对不上。然后两端的孔直径要和配合的销轴、螺栓匹配，孔的公差带一般选H8，如果是经常需要拆卸的铰接位，孔壁还要做硬化处理，不过这个零件看起来是普通冲压件，应该是用在静连接或者小角度摆动的工况，不需要额外做表面硬化。中间的扭面过渡要保证和两端平直段的衔接处没有截面突变，厚度方向的变化要均匀，不然冲压成型的时候容易出现料厚减薄超差，或者成型后回弹过大，导致两端的安装面角度不对。

　　说到外形尺寸和安装边界，这类零件的安装空间一般都比较紧凑，所以两端的环形外径不能做太大，一般是孔径的1.8到2.2倍，既能保证螺栓压紧面的足够接触面积，又不会因为外径太大和周边的零件发生干涉。零件的整体厚度要根据载荷来算，一般传递1000N以内的拉力的话，3mm厚的Q235钢板冲压就足够，如果是有腐蚀的工况，可以换成304不锈钢，厚度适当加0.5mm。安装的时候要注意，两个孔的配合螺栓不能锁太死，如果是铰接活动的工况，要留0.2到0.5mm的轴向间隙，保证连接片能自由摆动，不然会出现别劲的情况，时间长了要么磨坏孔壁，要么扭断中间的过渡段。另外扭面的方向要和载荷的受力方向匹配，不能装反，装反的话扭面会承受反向的弯曲应力，很容易出现永久变形。

　　很多人觉得这类小零件没什么技术含量，其实恰恰是这类常用的连接零件，最能看出设计师的现场经验，比如两端平直段的长度，不能太短，太短的话螺栓的压紧面不够，锁紧的时候容易把零件压变形，也不能太长，太长会浪费材料还占用安装空间。还有扭面的成型工艺，这类零件一般是用冲压模具一次压扭成型，设计的时候要考虑脱模斜度，还有成型后的回弹量，小角度扭接的回弹一般在1到2度，做模具的时候要把回弹量补偿进去，不然做出来的零件角度不对，装上去还是别劲。另外孔的边缘要做去毛刺处理，不然装配的时候容易刮伤安装面，甚至割伤装配工人的手，这些细节都是在建模的时候就要考虑到的，不能等零件做出来再去返工。

　　实际用的时候，这类连接片比平板加转接垫片的结构可靠性高很多，少了一个配合面就少了一个松动的风险点，而且整体重量更轻，适合在对重量有要求的小型设备上用。比如在小型包装机械的推料连杆上用这类扭面连接片，比用万向节成本低很多，维护也简单，只要定期检查螺栓有没有松动就行，不需要打润滑油，适合粉尘比较大的包装车间工况。还有在户外的小型光伏支架的调节部位，用镀锌的扭面连接片，能适配支架安装时的角度误差，不用现场切割焊接，安装效率能提高不少。
