带轮毂一体式滑轮结构三维设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870399
  • 带轮毂一体式滑轮结构三维设计

  在各类轻载传动、线缆导向、物料输送的机械场景中,带轮毂的滑轮是应用频次极高的基础传动零件,区别于无轮毂的简易滑轮结构,这类带集成轮毂的设计在安装定位、承载稳定性、轴系配合精度上都有更突出的表现,尤其适合对安装同轴度有一定要求、需要长期承受径向载荷的工况。从实际应用场景来看,这类滑轮既可以用在小型起重设备的钢丝绳导向环节,也能适配自动化生产线的同步带张紧结构,还可作为电子电工设备内部线缆排布的导向支撑件,在小型变压器配套的布线机构、低压配电设备的操作机构传动链路里,这类尺寸紧凑的带轮毂滑轮也常被用来改变传动力的方向,降低传动过程中的摩擦损耗。

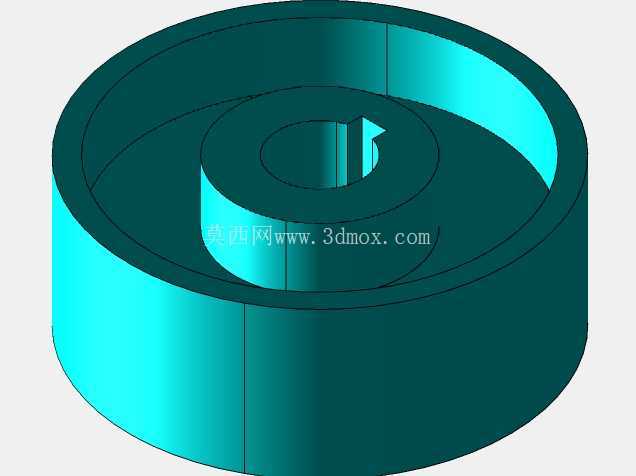

  从结构功能特性来看,这个滑轮采用轮毂与轮体一体化的结构设计,轮体部分为带环形凹槽的圆柱结构,凹槽的型面尺寸适配对应规格的绳索、皮带或者线缆,能在传动过程中避免传动介质脱出轮体,保证传动路径的稳定性。中间的轮毂部分做了与安装轴配合的内孔设计,孔壁预留了键槽结构,安装时可以通过平键实现滑轮与转轴的周向固定,避免传动过程中滑轮与轴之间出现相对转动,保证扭矩传递的可靠性。轮毂的轴向长度略大于轮体的腹板厚度,安装时轮毂的两个端面可以直接与轴上的定位轴肩、锁紧挡圈贴合,不需要额外加装轴套来确定滑轮的轴向位置,既简化了装配流程,也能提升整个轴系的轴向定位精度,减少运转过程中的轴向窜动。

  在设计思路上,这个结构优先考虑了安装便捷性与承载均匀性,轮体的环形凹槽与轮毂内孔保持严格的同轴度要求,建模过程中通过回转特征一次性生成主体轮廓,避免多特征拼接带来的形位公差累积。轮体的壁厚设计遵循等强度原则,轮缘部分的厚度满足传动介质挤压的强度要求,腹板连接轮缘与轮毂的位置做了圆弧过渡处理,避免直角结构带来的应力集中问题,即使在长期承受交变径向载荷的工况下,也不容易出现腹板根部开裂的失效问题。轮毂部分的内孔尺寸公差按照间隙配合的要求设计,既保证安装时能顺利套入对应直径的转轴,也不会因为配合间隙过大导致运转时出现偏心晃动,降低运转过程中的振动与噪音。

  从安装边界与尺寸适配的角度来看,这类滑轮的径向尺寸需要根据实际传动的包角要求确定,轮缘的外径直接决定了传动介质的弯曲半径,针对钢丝绳这类对弯曲半径有要求的传动件,轮径需要满足钢丝绳直径的15-20倍要求,避免钢丝绳过度弯曲出现断丝问题;如果是适配同步带或者平皮带,轮径则需要匹配皮带的最小弯曲半径,降低皮带的弯曲疲劳损耗。轮毂的内孔直径需要与安装轴的直径匹配,键槽的尺寸按照对应轴径的平键标准设计,保证键连接的强度满足传动扭矩的要求。安装时需要注意滑轮的中心平面与传动介质的进出方向保持垂直,避免出现偏磨问题,轮毂的两个端面与支撑结构之间需要预留少量间隙,避免运转过程中端面与支撑件发生摩擦,同时要保证轴的支撑刚度足够,避免轴受载变形后滑轮出现倾斜,导致传动介质脱出轮槽。

  在实际选型应用中,这类一体式带轮毂的滑轮相比分体式结构,零件数量更少,装配累积误差更小,更适合安装空间紧凑、维护频次低的设备场景。针对不同的载荷工况,可以通过调整轮缘厚度、轮毂长度、腹板厚度来改变零件的承载能力,轻载工况下可以适当减小壁厚降低零件重量,重载工况下则可以在腹板位置增加加强筋结构,提升整体结构的刚度,避免轮体受载后出现变形。建模过程中所有的圆角、倒角特征都按照机械加工的工艺要求设计,轮槽的表面粗糙度要求满足传动介质的摩擦需求,既不会因为表面过于粗糙加速传动介质的磨损,也不会因为表面过于光滑导致传动过程中出现打滑问题。
