CATIAV5环境下钻夹头键组件结构设计

　　在钻削加工、台式钻床、手持电钻以及多轴攻丝设备的装夹系统里，钻夹头是直接承担刀具夹持、扭矩传递的核心执行部件，而键组件作为夹头内部实现扭矩同步传递、夹爪同步收放的关键结构，其设计合理性直接决定了夹头的夹持精度、承载能力与长期使用的可靠性。这套钻夹头键组件的结构设计，完全围绕钻削工况下的实际受力特点展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。从实际应用场景来看，这类键组件普遍适配夹持范围1-13mm的常规手动钻夹头，既可以用在民用级手持电钻上完成木材、薄金属板的钻孔作业，也能适配工业级台钻完成中碳钢、铝合金零件的精密钻削，甚至在部分攻丝主轴、倒角工具的装夹结构中，也能看到同结构原理的键组件应用。

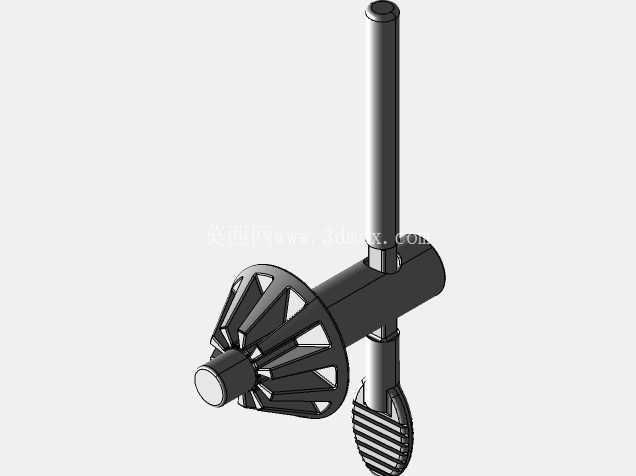

　　从功能特性上看，这套键组件的核心作用是实现夹头外套与内部夹爪驱动体的周向固定，当操作人员转动夹头外套调整夹持口径时，键结构可以将外套的旋转扭矩无滑差地传递到内部的驱动斜盘上，带动三个夹爪沿锥面同步径向移动，实现对钻头、丝锥等刀具的夹紧或松开。不同于普通平键的单键传动结构，这套组件采用了多键均布的设计思路，沿驱动体周向均匀分布的键齿可以将传动载荷分散到多个接触面上，避免单键受力过大出现磨损、崩裂的问题，同时均布的键结构也能保证夹爪收放过程的同轴度，减少夹持后刀具的径向跳动量。在实际加工场景中，钻夹头经常需要承受钻削过程中的轴向反力与周向冲击载荷，键组件的接触面设计采用了小角度斜面配合，既可以保证传动过程中的接触刚度，又能在夹头受到过载冲击时通过微小的接触面滑移抵消部分冲击能量，避免键齿发生脆性断裂。

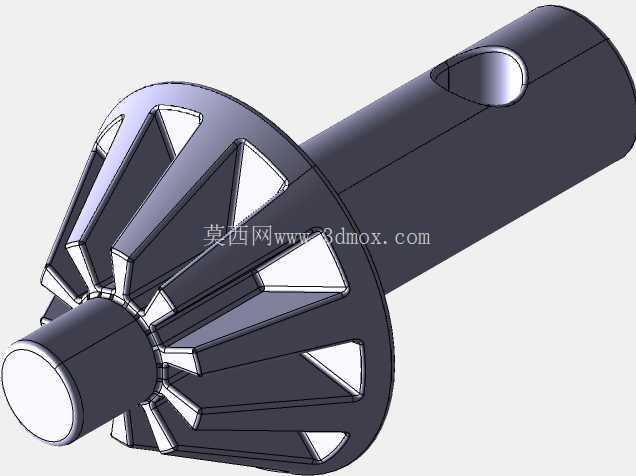

　　设计思路上，这套结构完全遵循了钻夹头的装配逻辑与受力路径：首先确定夹头内部驱动体的基准轴线，所有键齿的工作面都以该轴线为基准进行位置度约束，保证每个键齿的受力均匀；其次考虑到手动操作的手感，键与外套键槽的配合间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现外套转动空程，也不会因为间隙过小导致外套转动卡滞，在低温环境或者夹头内部进入少量金属切屑时依然能保持操作顺畅。键齿的根部做了R0.3的圆角过渡，避免应力集中导致的疲劳断裂，这一点在高频次使用的工业级夹头设计中尤为重要——很多低成本钻夹头在使用三到五个月后出现键齿断裂，大多是因为根部直角过渡造成的应力集中问题。

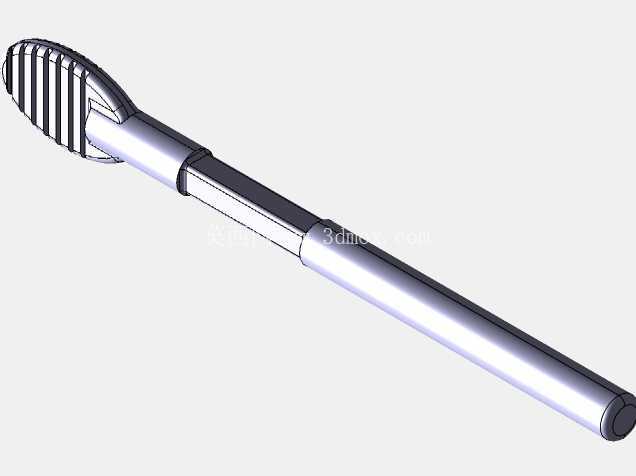

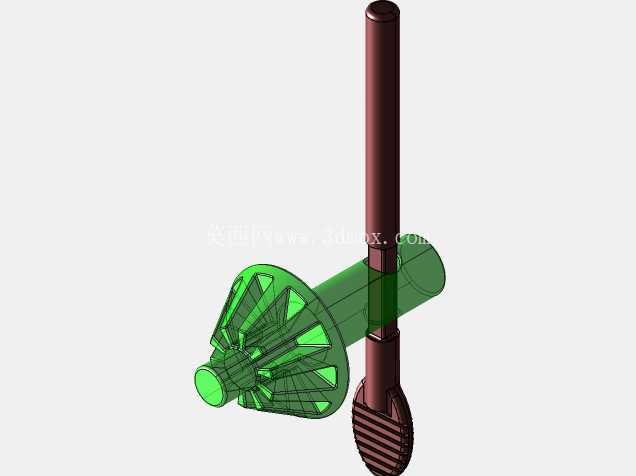

　　从外形尺寸与安装边界来看，这套键组件的轴向总长度与配套钻夹头的内部腔体深度完全匹配，安装后键体的上端面与夹头外套的内台阶面留有0.1mm的轴向间隙，避免加工过程中热胀冷缩导致的轴向卡滞；键齿的径向高度不超过驱动体的外圆轮廓，保证外套可以顺利从夹头主体上套装到位，不需要额外的修配工序。组件配套的操作杆部分，直径与夹头侧面的驱动孔采用H7/h6的间隙配合，操作杆的滚花部位做了网纹滚花处理，滚花深度0.2mm，在手上沾有切削液或者油污时依然能提供足够的摩擦力，方便操作人员手动锁紧夹头。绿色透明部分对应的是夹头的外套结构示意，在实际生产中该部分一般采用45号钢经调质处理，键齿部分则采用20CrMnTi经渗碳淬火处理，表面硬度达到HRC58-62，保证长期使用后的耐磨性。

　　在实际选型匹配过程中，这类键组件的尺寸参数需要和夹头的夹持范围、额定扭矩严格对应：如果是夹持范围1-10mm的轻型夹头，键齿的接触长度可以适当缩短，降低加工成本；如果是夹持范围1-16mm的工业级重型夹头，就需要适当增加键齿的接触长度与齿厚，提升传动承载能力。这套结构的建模过程中，所有配合面都做了公差带的虚拟验证，在CATIA V5环境下通过装配约束模拟了夹头从最大开口到最小夹持状态的全行程运动，确认键与键槽在整个行程内都不会出现干涉，同时保证夹爪在最小夹持位置时，键结构依然有足够的啮合长度，不会出现脱键导致的夹头失效。很多新手设计师在做钻夹头建模时，往往只关注外观的相似度，忽略了键组件的配合间隙与行程干涉问题，导致最终做出的模型在做运动仿真时出现卡滞，或者实际生产装配后无法实现全行程的夹持调整，这套结构在设计阶段就规避了这些常见问题，所有配合尺寸都经过了实际工况的反向验证。
