多缸内燃机曲轴结构三维数模

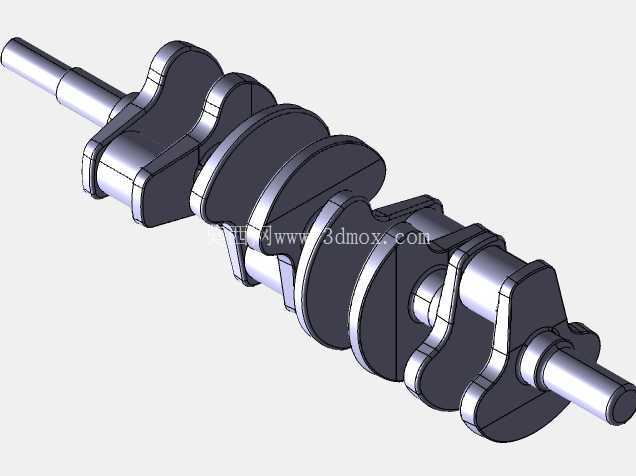

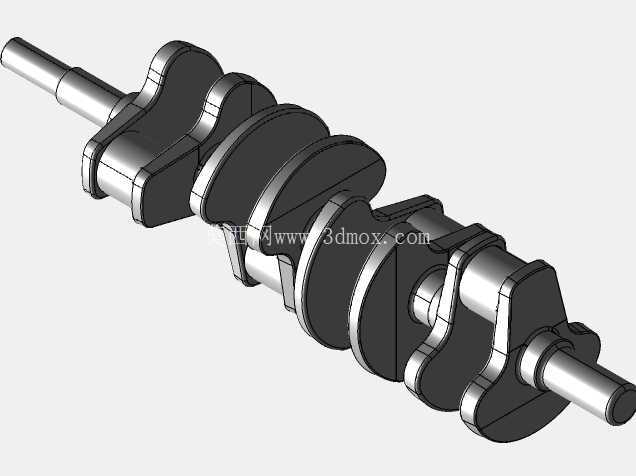

　　这套曲轴数模围绕往复式内燃机核心运动转换部件展开，完整还原了直列多缸机型曲轴的主轴颈、连杆轴颈、曲柄臂、平衡重块、前后端输出轴段的全部结构特征，建模过程严格遵循实际曲轴的加工与装配逻辑，各轴段同轴度、曲柄销相位角、圆角过渡位置均符合量产机型的工程设计规范。

　　从实际装机场景来看，这类曲轴主要配套小排量四缸汽油发动机，广泛搭载于家用乘用车、轻型货运车辆、小型工程动力机组以及固定式内燃发电设备中，工作时承接活塞连杆组传递的往复冲击载荷，将活塞的直线往复运动转化为绕主轴颈轴线的旋转扭矩，最终通过后端飞轮端向外输出动力，前端轴段则用来驱动正时齿轮、机油泵、冷却水泵以及附属皮带轮系，是整台内燃机动力输出路径上承载最复杂、工况最严苛的核心零件。

　　数模的结构排布完全贴合实际四缸机的做功顺序设计：四个连杆轴颈按照180度相位间隔均匀分布，相邻缸曲柄销错开对应相位，保证一四缸、二三缸分别同步运动，整机点火间隔均匀，运转时的一阶往复惯性力可以通过轴系自身结构实现自平衡，剩余的二阶惯性力则由整机悬置系统吸收抵消。每一组曲柄臂外侧都集成了扇形平衡重，重块的轮廓形心刻意偏离主轴旋转中心，配重质量经过惯量匹配计算，用来抵消连杆轴颈、曲柄销随轴旋转产生的离心惯性力，同时平衡部分活塞连杆往复运动产生的交变载荷，避免发动机高转速工况下出现轴系剧烈振动、主轴承偏磨甚至轴段疲劳断裂的故障。

　　建模时的结构细节处理完全对齐真实加工工艺：所有主轴颈与曲柄销的衔接位置都做了大半径圆角过渡，没有尖锐直角结构——这是因为曲轴工作时轴颈与曲柄臂的衔接位置是应力集中最高的区域，圆角滚压强化是量产曲轴的必备工序，圆角半径的取值直接决定零件的疲劳寿命，数模中保留的完整圆角特征可以直接用于后续的有限元应力分析、疲劳寿命校核以及加工工艺路径编制。各轴颈表面均设计为高精度圆柱面，主轴颈与缸体主轴承座、轴瓦配合，连杆轴颈与连杆大头轴瓦配合，配合面的尺寸公差、圆柱度要求在数模结构中预留了标注基准，工程师可以直接基于数模派生工程图纸，标注形位公差与表面粗糙度要求。

　　从安装边界维度梳理，曲轴整体沿轴向贯穿缸体曲轴箱，前后端主轴颈分别支撑在缸体前后端的主轴承座孔内，中间每一道主轴颈对应一道主轴承盖，装配时主轴承盖从缸体下方装入，通过高强度螺栓按规定扭矩拧紧，轴瓦嵌入轴承座与轴颈之间，形成压力润滑油膜。曲轴前端轴段加工有键槽与定位轴肩，用来安装正时齿轮、皮带轮以及启动爪，后端轴段设计有法兰连接面，通过螺栓与飞轮组件刚性连接，法兰端的油封配合面用来安装曲轴后油封，防止机油从曲轴箱泄漏。数模中轴向总长度、各轴颈直径、曲柄半径、平衡重外圆回转半径都严格参照量产成熟机型取值，平衡重的外轮廓在旋转时不会与缸体曲轴箱内壁、连杆大头运动轨迹发生干涉，整机装配时的运动包络空间完全符合小型内燃机的紧凑布局要求。

　　在设计思路层面，数模没有做过度的异形简化，既保留了锻钢曲轴的典型实心结构特征，也在轴颈内部预留了润滑油道的布置空间：实际量产曲轴会在主轴颈与相邻连杆轴颈之间钻削斜向油道，缸体主轴承供给的压力机油通过主轴颈油孔进入轴瓦间隙，再经过内部油道输送到连杆轴颈表面，为连杆大头轴承提供持续润滑，数模的实体结构可以直接支持后续油道孔的特征添加与工艺校验。针对不同使用场景，该结构基础上可以衍生出多种适配方案：面向高转速乘用机型可以适当加大平衡重配重、优化轴颈表面淬火硬化层分布；面向低速重载柴油机组可以加大轴颈直径、提升曲柄臂厚度来提升整体刚性，这套完整的参数化数模能够为后续的性能仿真、工艺编制、装配干涉校验提供可靠的三维结构基础。
