立体苹果造型标识结构设计方案

　　这款立体苹果标识的结构设计，最初是为消费电子线下体验店的墙面装饰、产品陈列台的品牌视觉露出需求开发的，在实际工程应用中，也可适配数码产品包装的浮雕装饰、数码配件的外观纹理参考、品牌周边文创产品的结构打样等场景。从实际使用功能来看，这款立体标识并非平面印刷的视觉元素，而是具备真实厚度的实体结构，安装后可通过边缘的倒角结构形成自然的光影层次，在不同角度的环境光照射下都能呈现清晰的品牌轮廓，避免平面标识在侧光环境下辨识度下降的问题。

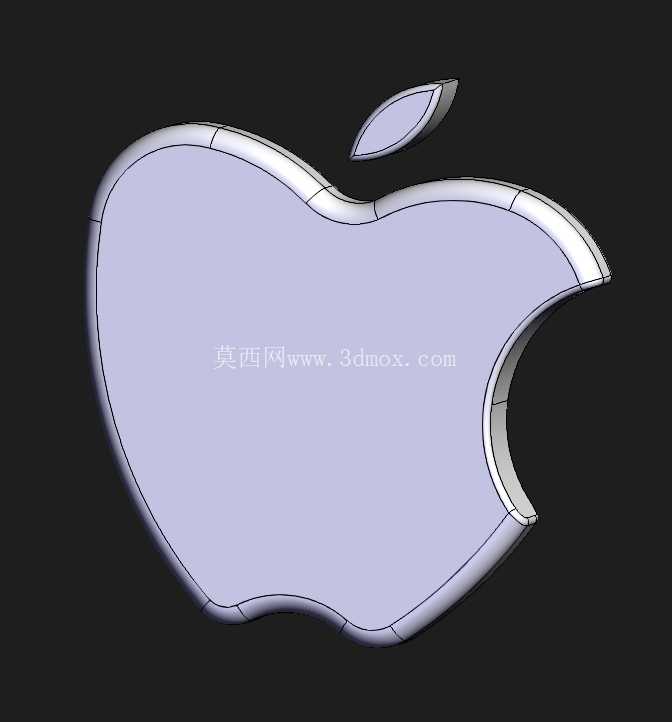

　　设计过程中首先对苹果标识的经典轮廓做了曲率连续处理，所有外轮廓的曲线段都做了G2连续校验，避免曲面加工时出现棱线断层，标识的叶片部分与主体轮廓的衔接位置做了0.8mm的内凹过渡处理，既保证两个结构件拼接时的定位精度，也能在视觉上形成自然的层次区分，不会出现叶片与主体轮廓粘连的视觉问题。结构厚度方面，常规墙面安装版本的整体厚度控制在12mm，其中边缘位置做了2mm的圆角收边，既避免安装过程中锐边划伤施工人员，也能让标识边缘与安装基面形成自然的过渡，不会出现生硬的拼接缝隙。

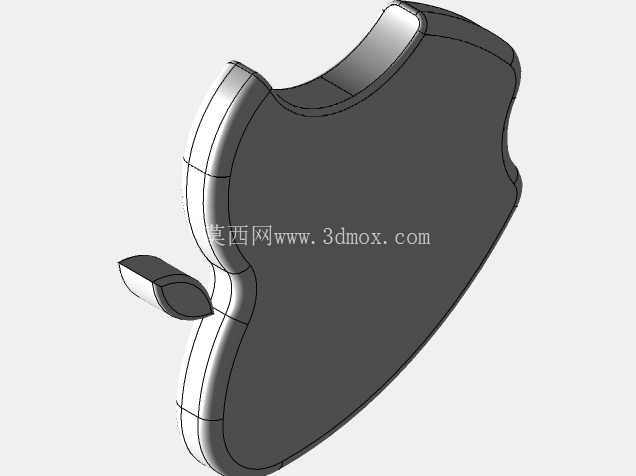

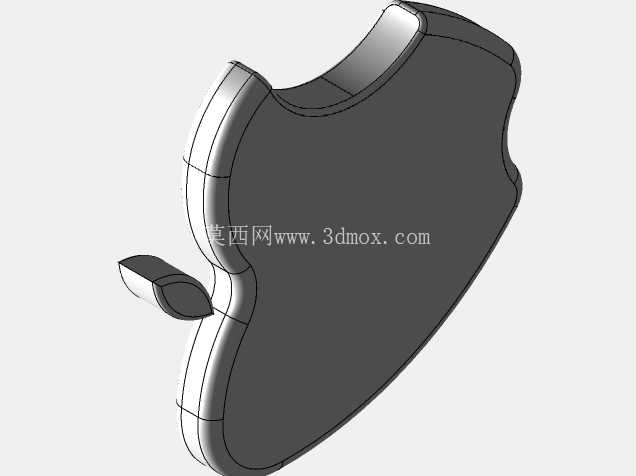

　　安装边界的设计上，标识背面预留了3处直径3mm的沉头安装孔，孔位分布对应主体结构的重心位置以及叶片的配重位置，安装时可通过M3的沉头螺丝直接固定在木质、亚克力或者金属安装基面上，沉孔深度控制在3mm，安装后螺丝端面完全没入结构内部，不会破坏标识正面的视觉完整性。针对不同的应用场景，结构设计上也预留了调整空间，比如用于陈列台台卡的版本，可将整体厚度缩减至6mm，背面预留1mm深度的背胶粘贴槽，直接粘贴在台卡基材表面即可；用于展会大型立体标识的版本，可在现有曲面基础上等比例放大，内部预留加强筋安装位，避免大尺寸结构出现曲面变形。曲面建模过程中，对标识的咬缺口位置做了特殊的曲率处理，这个位置是苹果标识辨识度最高的特征，建模时严格控制缺口处的曲线曲率与原版标识的视觉比例一致，同时缺口的边缘同样做了圆角过渡，避免加工时出现应力集中的问题，如果采用钣金工艺加工，这个圆角半径可适配常规的折弯工艺参数，不需要额外开模就能完成成型；如果采用CNC铣削加工，这个圆角半径也适配常规的立铣刀加工路径，不需要使用特殊刀具就能完成加工。

　　标识的正面做了微弧面处理，并非完全的平面结构，0.5mm的微凸弧度可以让光线在标识表面形成均匀的漫反射，避免平面结构在强光下出现局部反光过强、标识轮廓发虚的问题，这个弧度的曲率经过反复调整，既不会因为弧度过大导致标识轮廓变形，也能有效提升不同观察角度下的视觉辨识度。实际装配测试中，这款结构的拼接公差控制在0.1mm以内，主体与叶片拆分加工后，通过定位柱拼接即可达到严丝合缝的效果，不需要后期做大量的打磨修整，能有效缩短后续的表面处理工期，不管是做阳极氧化、喷漆还是真空镀膜的表面处理，都能保证各个位置的涂层厚度均匀，不会在边角位置出现积漆或者涂层过薄露底的问题。针对户外使用的场景，结构设计时在标识的下边缘预留了2处直径1mm的排水孔，避免户外安装时雨水在结构内部积存，导致内部锈蚀或者安装基面被水浸泡损坏，排水孔的位置做了隐藏处理，从正面观察完全看不到孔位，不会破坏标识的整体视觉效果。
