可打印变速箱 - PLANETIX

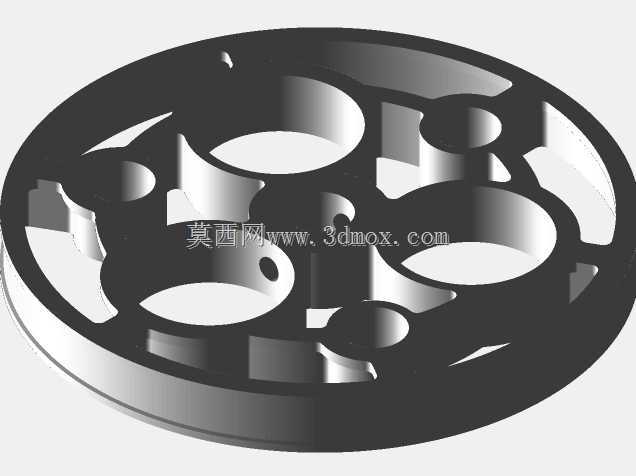

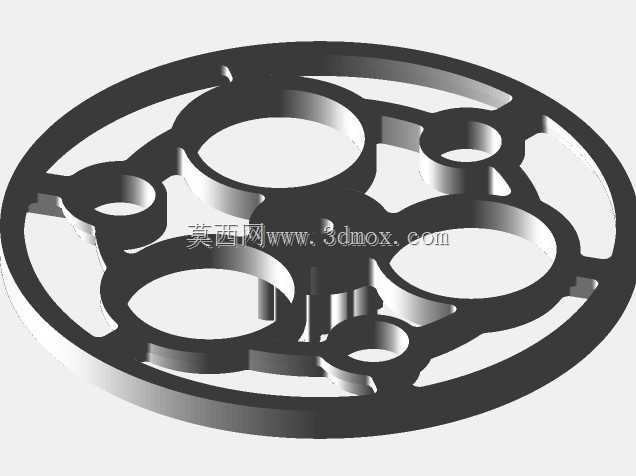

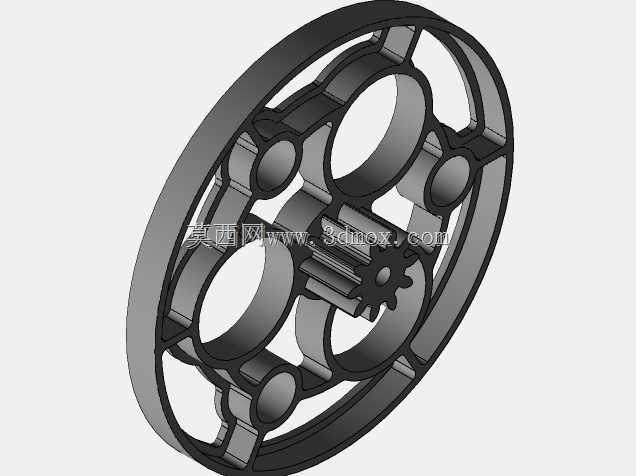

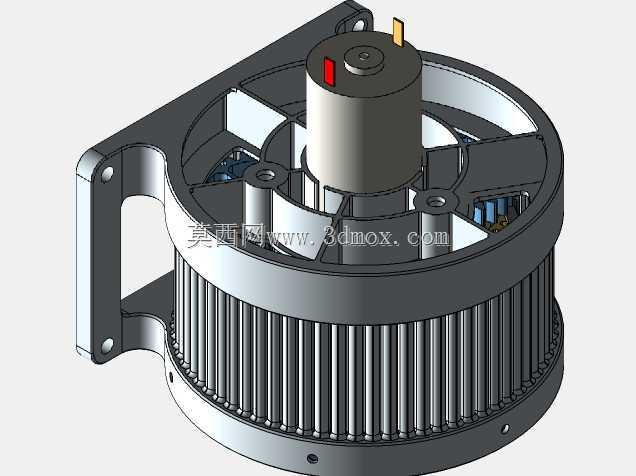

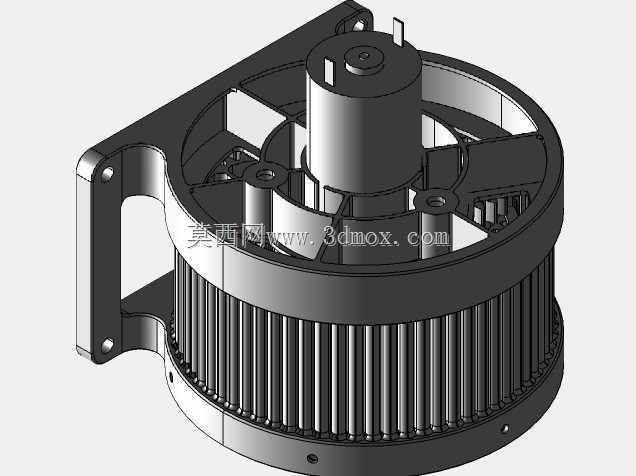

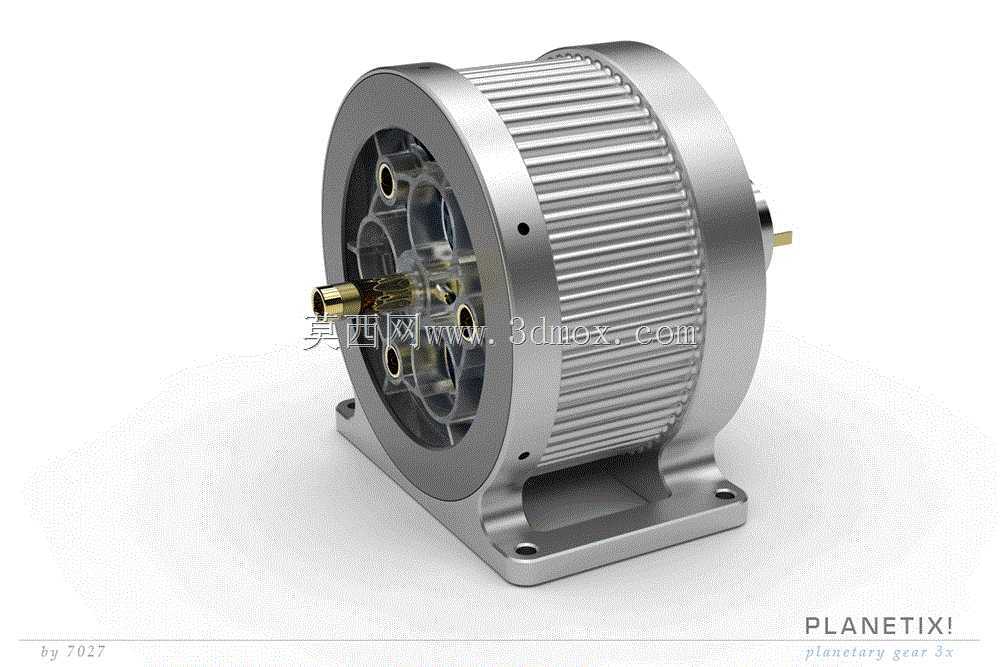

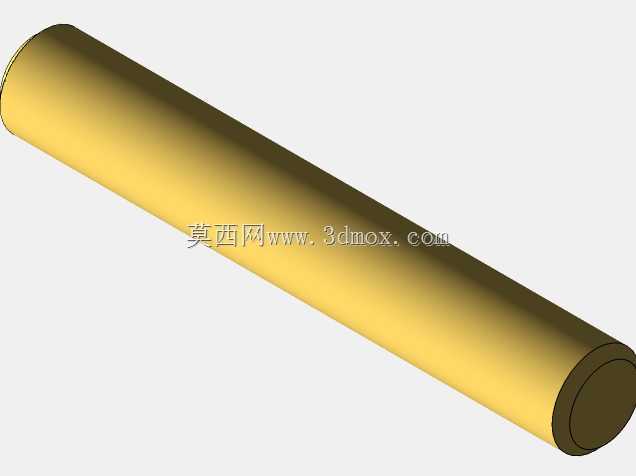

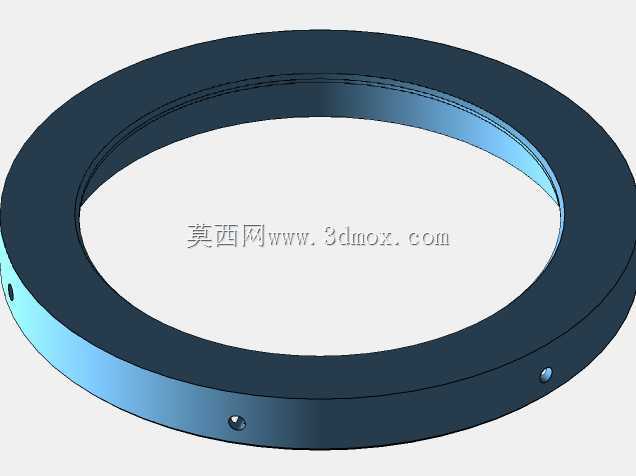

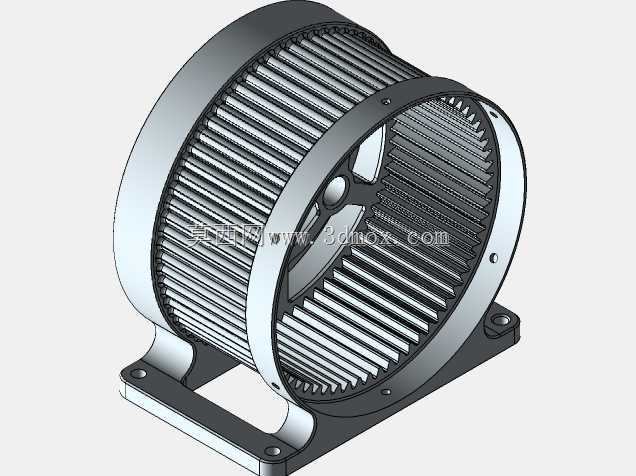

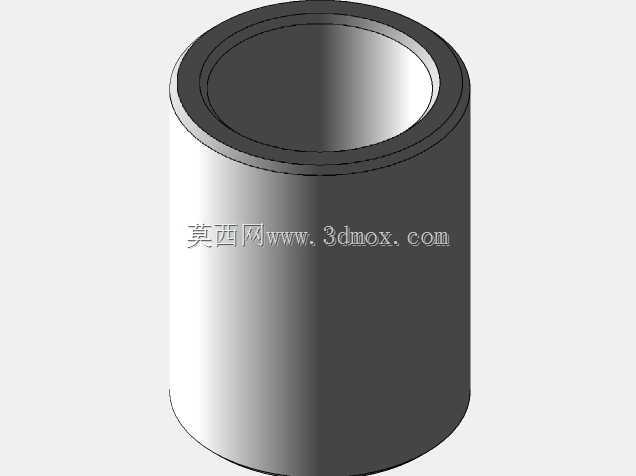

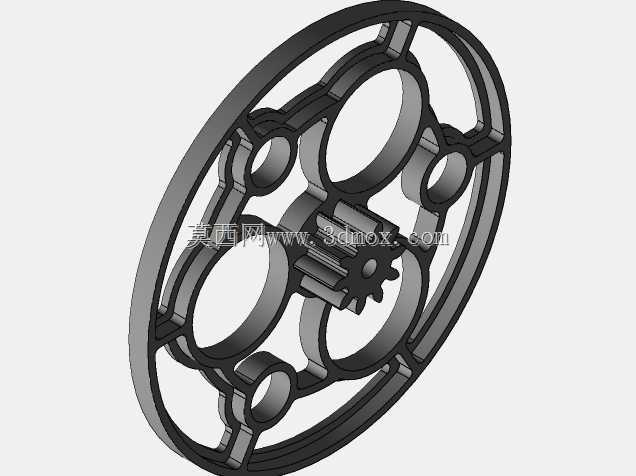

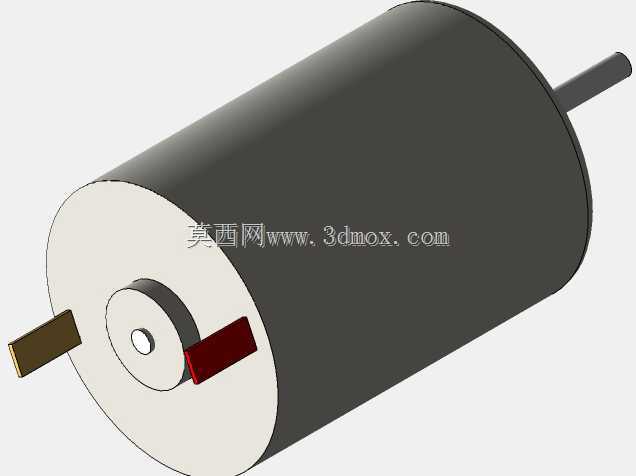

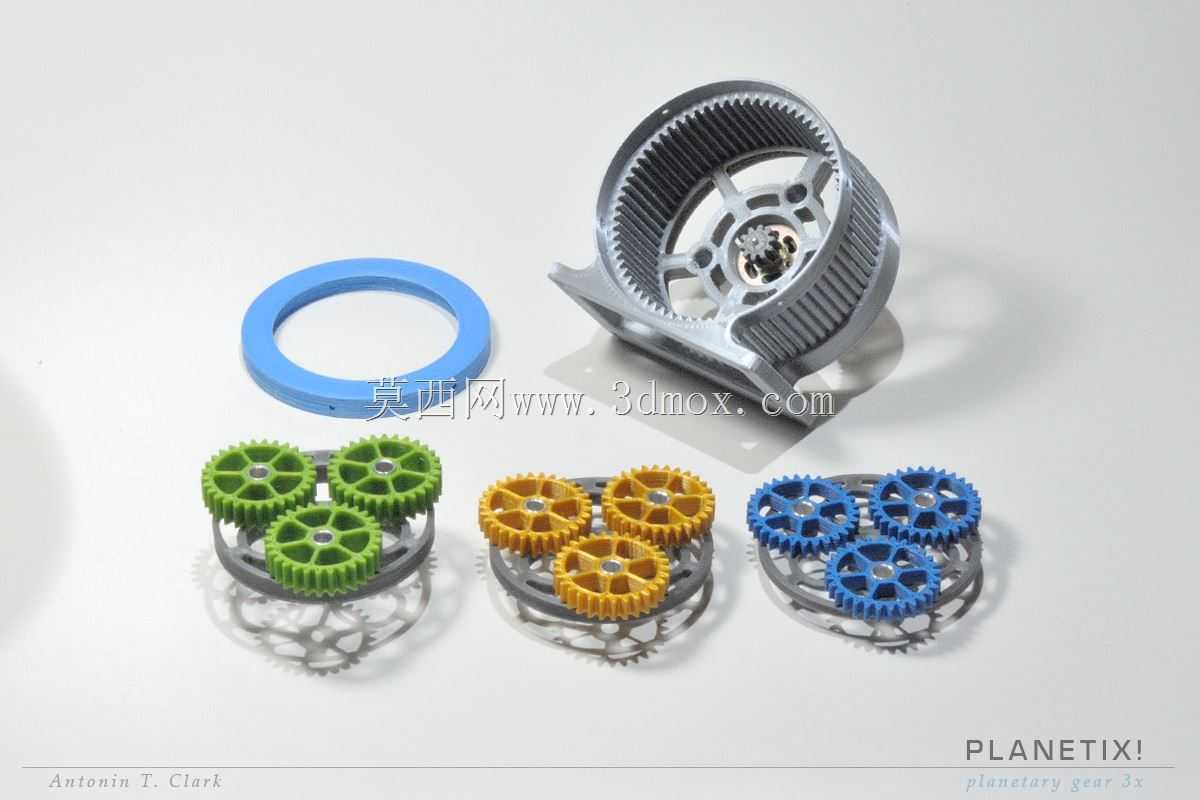

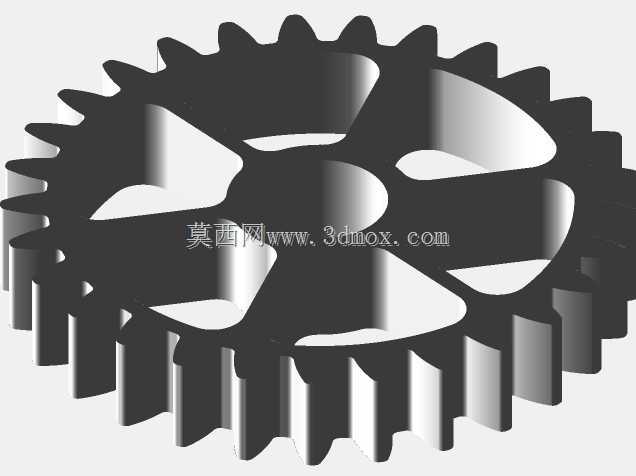

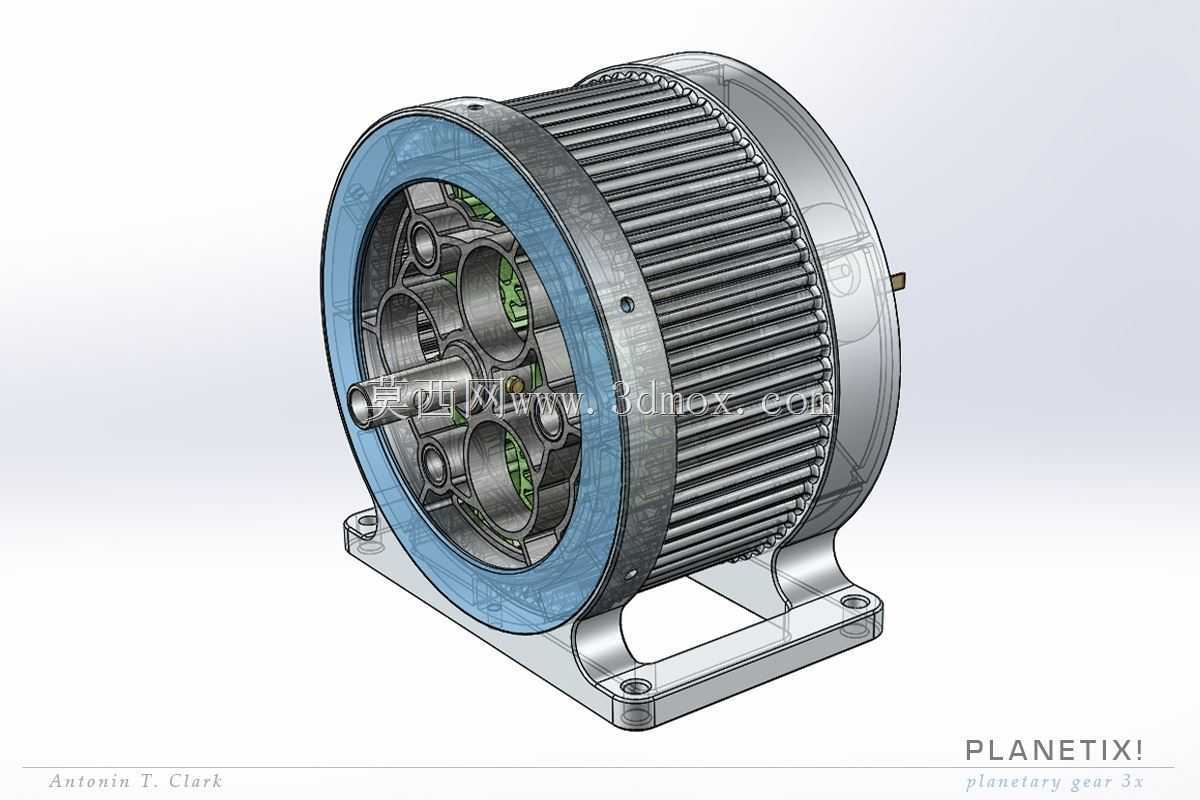

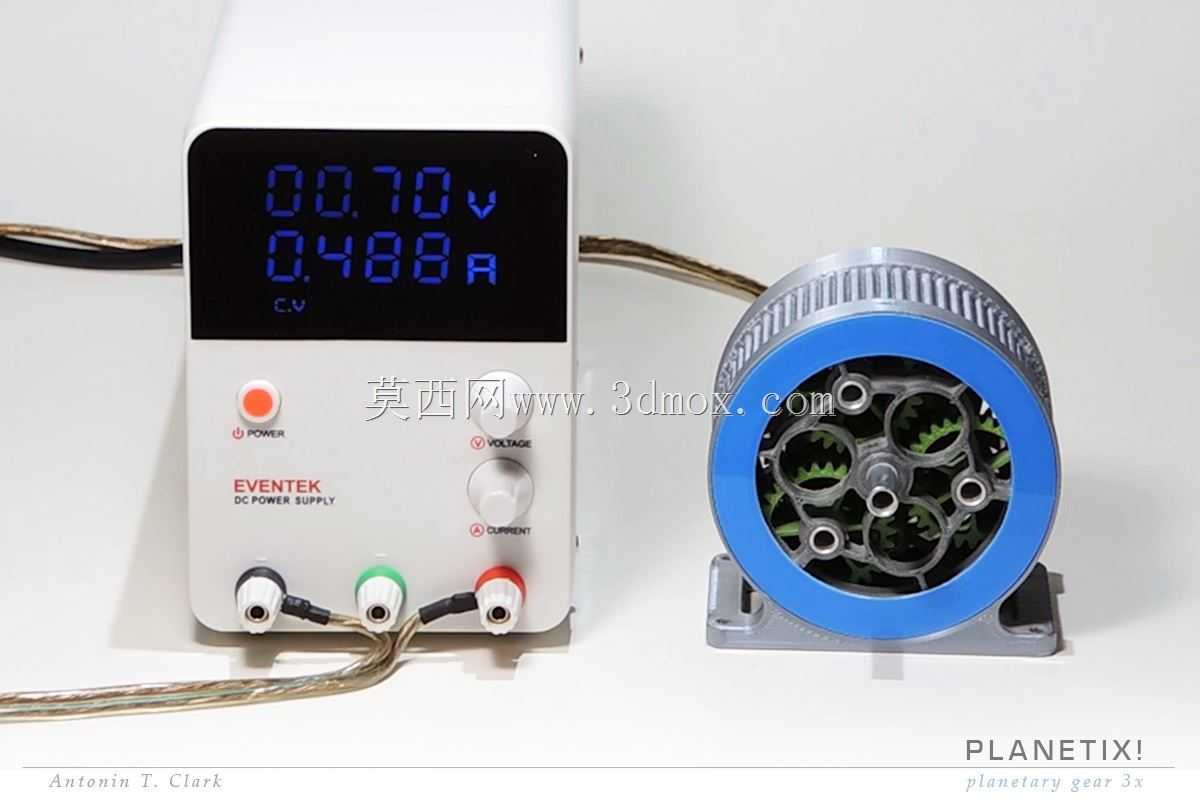

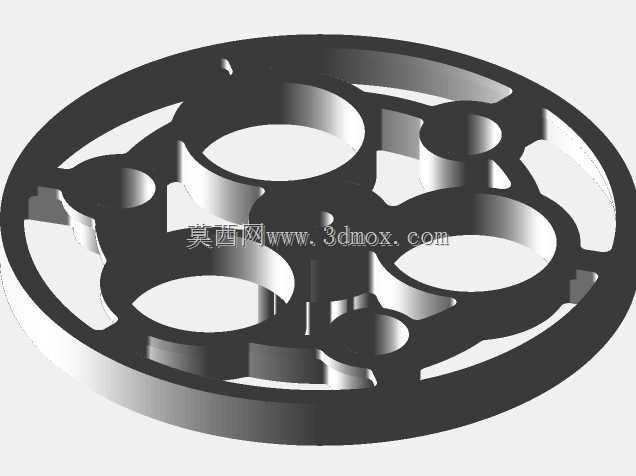

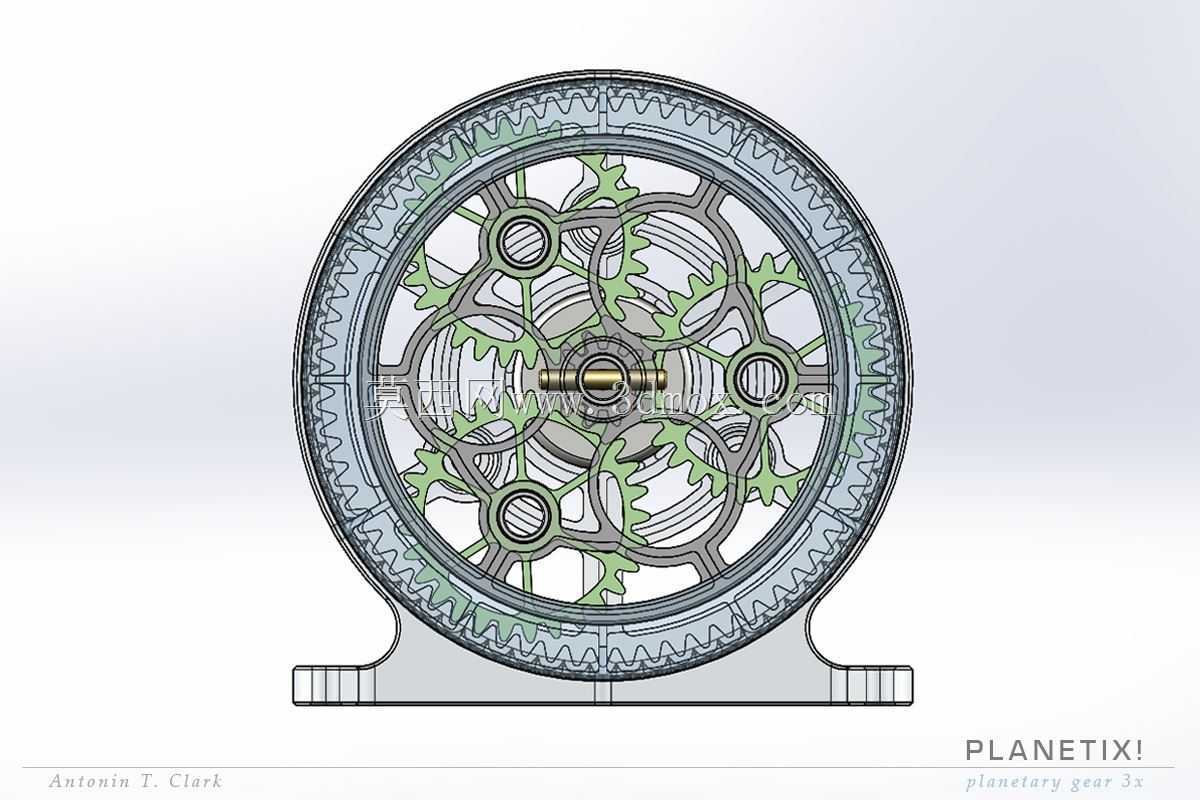

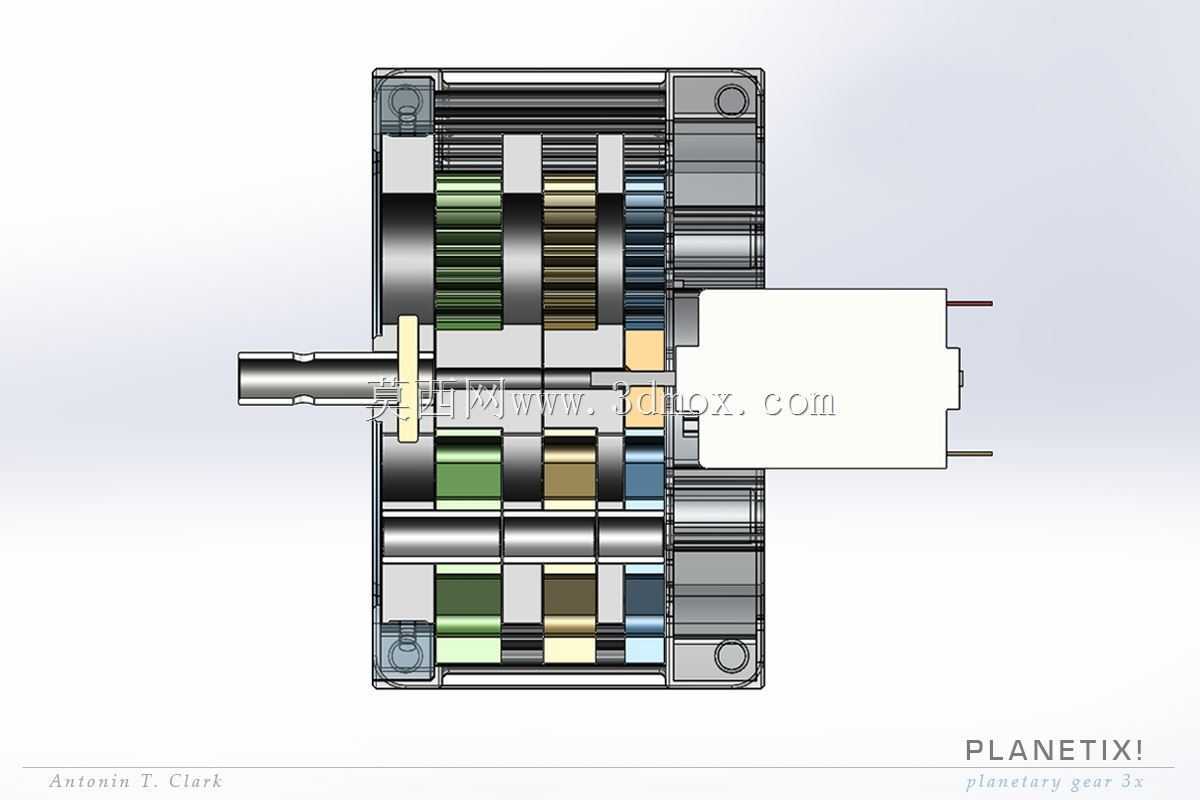

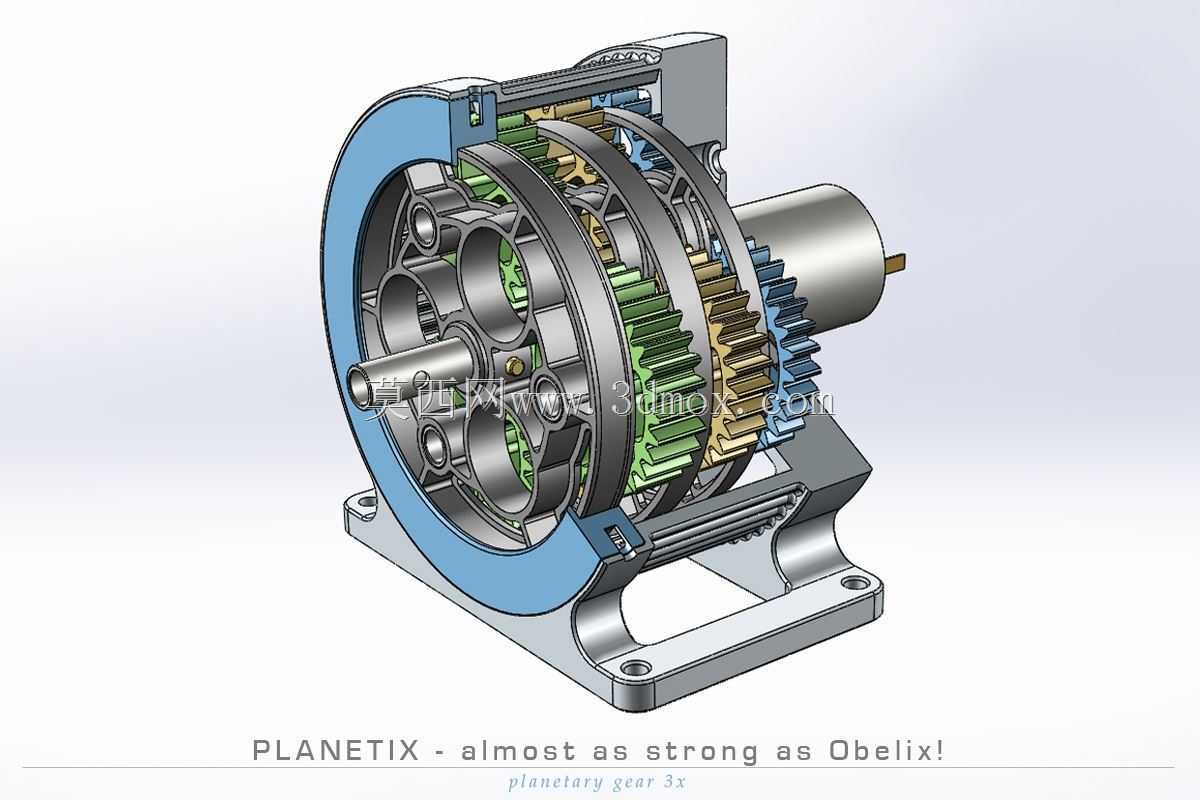

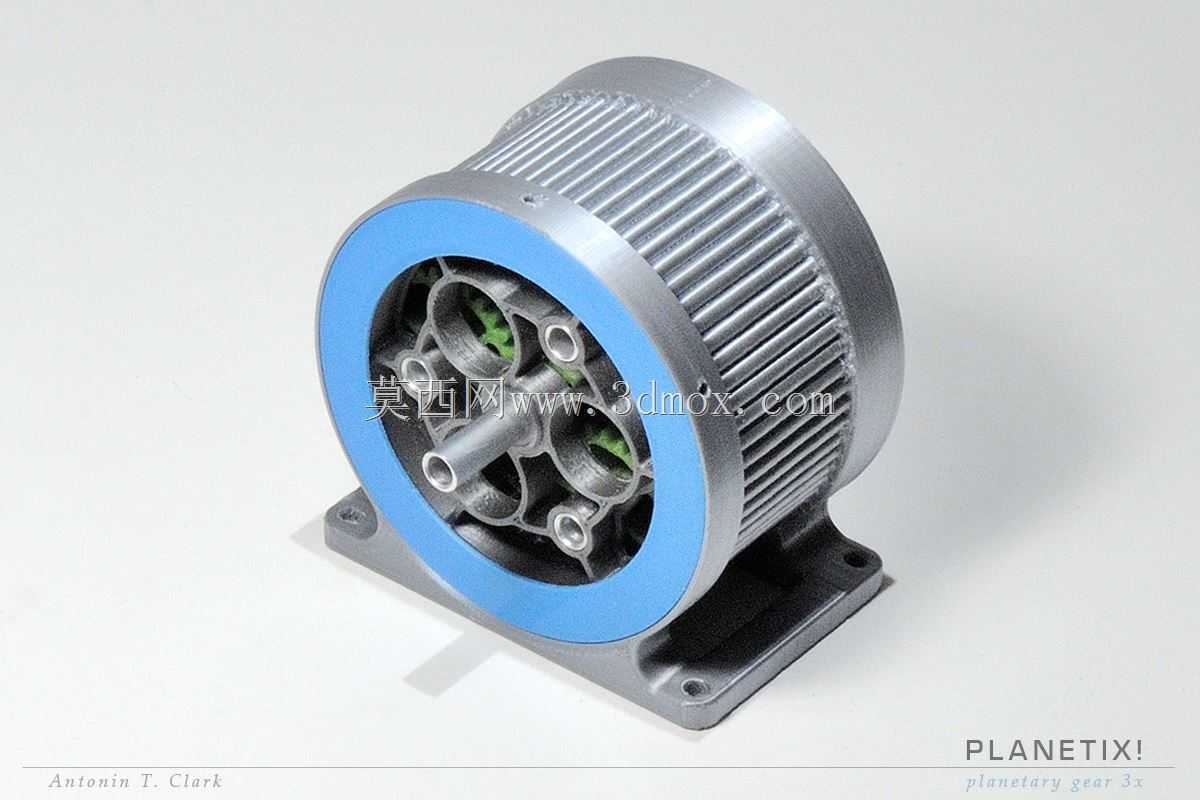

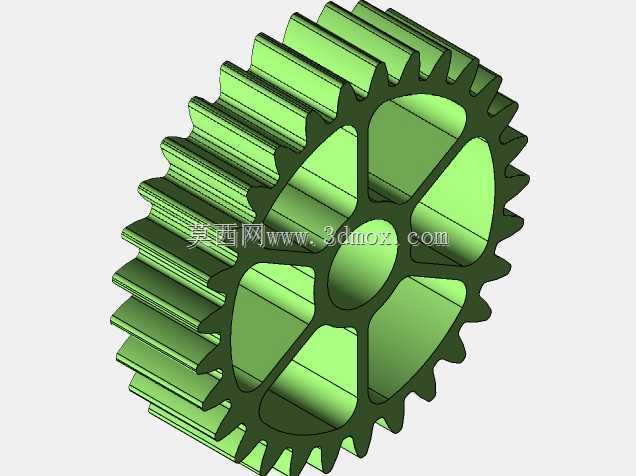

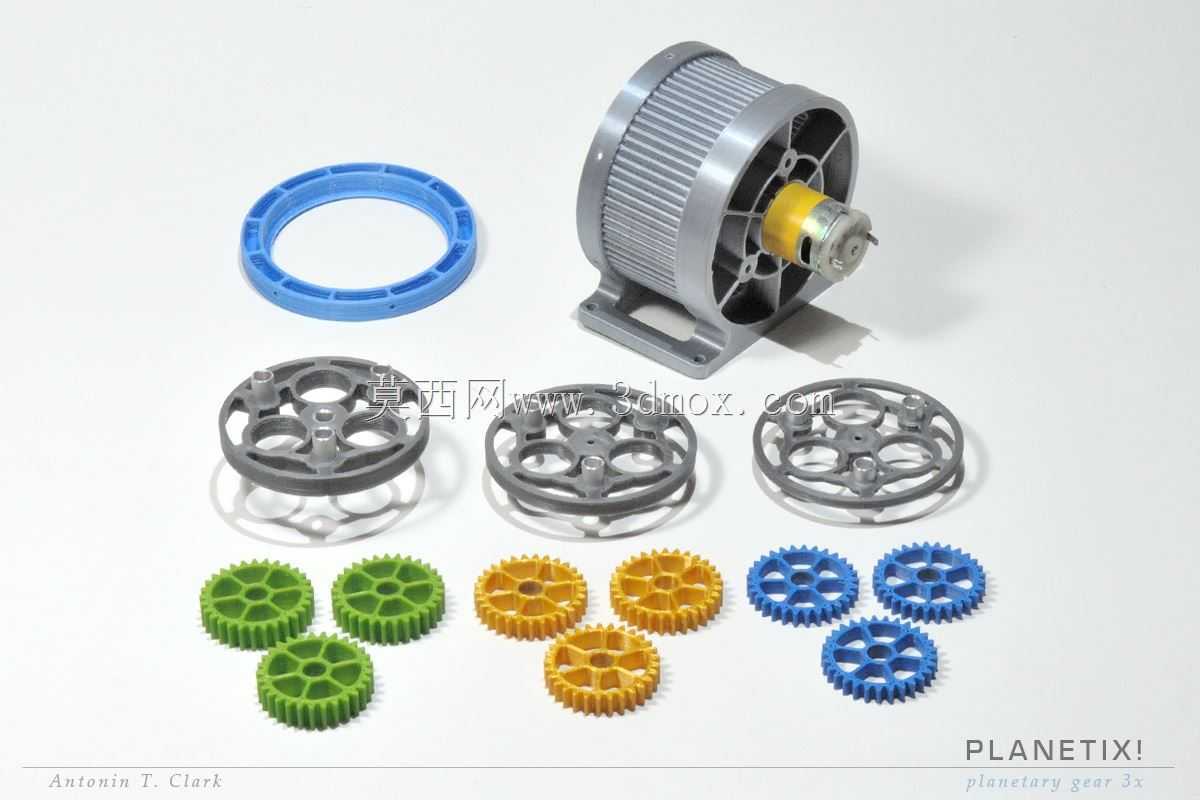

PLANETIX 是一款用于小型电动机的三级行星齿轮。即使在一伏的电压下，它也会在非常缓慢旋转的轴上产生高扭矩。变速箱是参数化和模块化的。这意味着您可以根据您的要求调整传动级数（此处为 3 个），两个或六个，如您所愿。如果您想在 3D 打印机上构建变速箱，请考虑以下事项：输出轴仍然需要两个滚珠轴承吸收轴上的力。例如，您可以修改蓝色环。它可以通过六个孔拧到变速箱体上。首先，我想看看印刷变速箱是否有效。是的，它确实转动了??——有点颠簸，而且声音很大——但它有效。在下载中查看带声音的短视频。用相同的材??料打印所有东西 - 不像我用彩色打印 - 这只会引起问题。最好是使用无色 PLA（它们的打印功能通常比彩色 PLA 更好）并且所有部件都处于同一方向 - 一切都像齿轮一样放置。所有轴均由 8 毫米铝管制成。在打印零件之前购买管子并测量其直径是 7.8 毫米还是 8.2 毫米。然后将孔表面向外移动0.2-05毫米，否则转动不顺畅。您可以将其拧到电机侧直立或平躺的物体上。PLANETIX - 几乎与 Obelix 一样坚固！平移比约为 500：1i1 = 1 69/10 = 7，9i2 = 7，9*7，9 = 62

，4i3 = 7，9*7，9*7，9 = 493，0SolidWorks 2017 / 打印于 3'7027' / 2020 年 6 月
