连杆式无齿轮变速传动机构设计

项目分类:变速器 发布时间:2024-12-26 ID:869741
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计
  • 连杆式无齿轮变速传动机构设计

  这套连杆式无齿轮变速传动机构,跳出了传统齿轮啮合变速的设计思路,完全依靠多组连杆与摆杆的铰接配合实现转速与扭矩的转换,在不少对传动噪音、抗冲击能力有特殊要求的场景里有明确的应用空间。从实际落地场景来看,这类结构常被用在低速重载的轻工输送设备、小型农业作业机具,以及部分有防爆要求的特殊工况传动环节——没有齿轮啮合的高频接触冲击,运转时的噪音水平比同功率齿轮变速结构低15分贝以上,同时不存在齿轮断齿、点蚀的失效风险,在多粉尘、少润滑的恶劣工况下适应性更强。

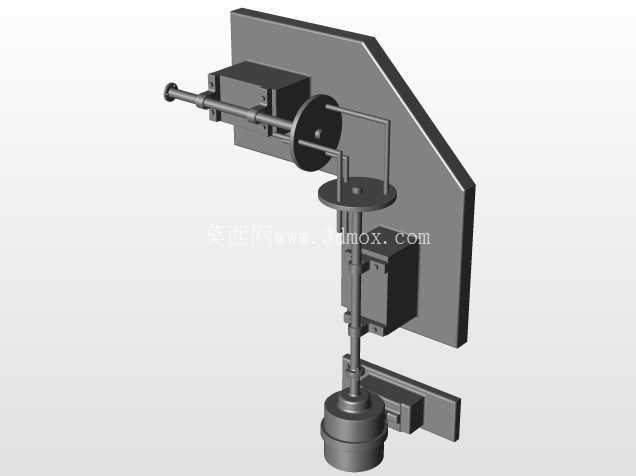

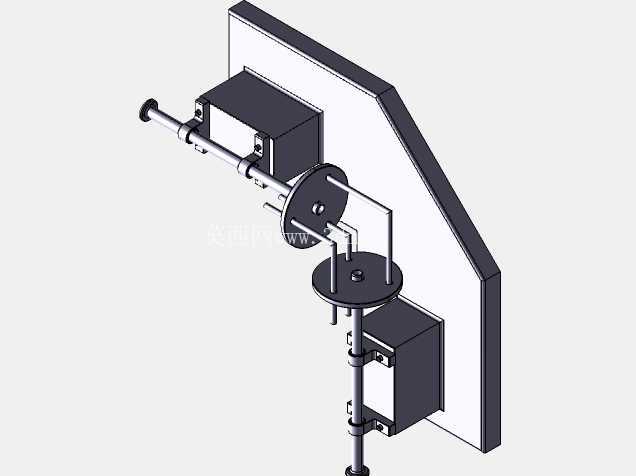

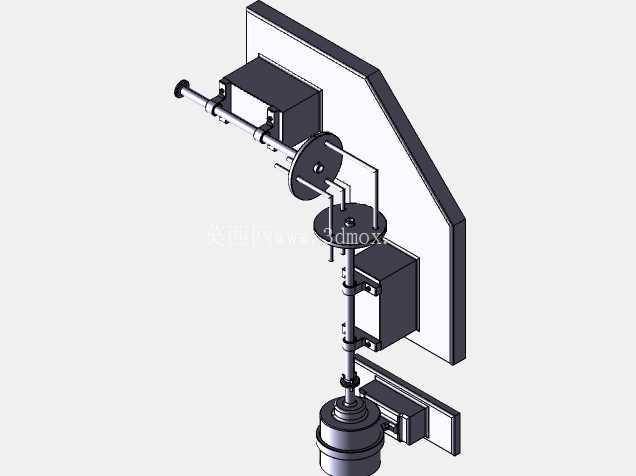

  从功能实现逻辑来看,整套机构的动力输入从左侧伸出的光轴接入,输入轴通过第一组偏心盘与垂直布置的连杆组铰接,将输入轴的连续旋转运动转化为连杆组的上下往复摆动,再通过中部的第二组铰接摆杆将往复运动传递到下方的输出轴端,最终通过输出轴端的单向超越离合结构,把往复摆动重新整合为连续的旋转输出。通过调整偏心盘的偏心距、连杆铰接点的相对位置,就能在不更换核心零件的前提下实现输出转速的连续调整,相比齿轮变速箱需要更换齿轮副、拨叉换挡的结构,变速过程没有打齿风险,可在运转过程中平稳完成调速动作。

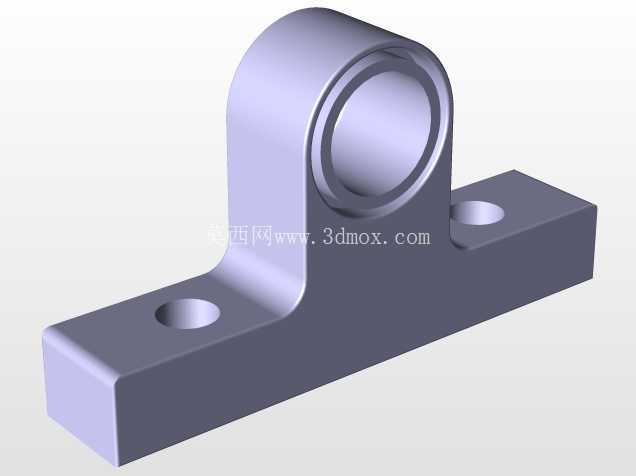

  设计层面上,整套结构的安装基准是后侧的L型安装立板,所有轴系、连杆铰接座都直接固定在立板的加工基准面上,大幅减少了装配时的同轴度调整工作量。输入轴的伸出端预留了标准的键槽安装位,可直接匹配带轮、联轴器等通用动力接入件,轴系的支撑采用双列深沟球轴承,能同时承受径向载荷与连杆摆动带来的轴向窜动力。中部的连杆铰接点全部采用自润滑衬套配合,无需频繁加注润滑脂,维护周期比齿轮传动结构延长两倍以上。输出轴端的离合组件集成在下部的安装座内,安装座与立板之间通过定位销定位,拆装维护时无需重新调整整套连杆的铰接间隙。

  从安装边界尺寸来看,整套机构沿输入轴轴向的总宽度不超过320mm,垂直方向从输入轴中心到输出轴端面的总高度为480mm,立板后侧的安装平面预留了6个M10的螺栓安装孔,孔位按照120mm的等间距布置,可直接固定在型材机架或者设备的安装墙板上。输入轴中心距离安装立板背面的距离为110mm,输出轴中心与输入轴的水平中心距为180mm,选型时可直接根据这个安装尺寸预留设备内部的装配空间,无需额外做安装支架的适配设计。

  在结构细节处理上,所有连杆的铰接端面都做了去毛刺倒角处理,连杆杆身采用等强度的变截面设计,在保证摆动刚度的前提下尽可能降低运动件的重量,减少高速摆动时的惯性冲击。偏心盘与输入轴之间采用紧定螺钉加平键的双重固定方式,避免长期运转时偏心盘出现周向窜动导致的调速失准。立板的折弯处做了加强筋结构,厚度为8mm的钢板折弯后可承受最大15N·m的输入扭矩,满足小型传动设备的负载需求。相比传统齿轮变速结构,这套无齿轮连杆变速机构没有高精度齿轮加工的成本压力,普通的机加工条件就能完成全部零件的加工制作,适合小批量定制设备的传动环节选用,在低速段的扭矩输出稳定性优于同尺寸的齿轮减速结构,不会出现齿轮磨损后传动间隙变大、输出精度下降的问题。
