多接口带齿球形铸造结构件

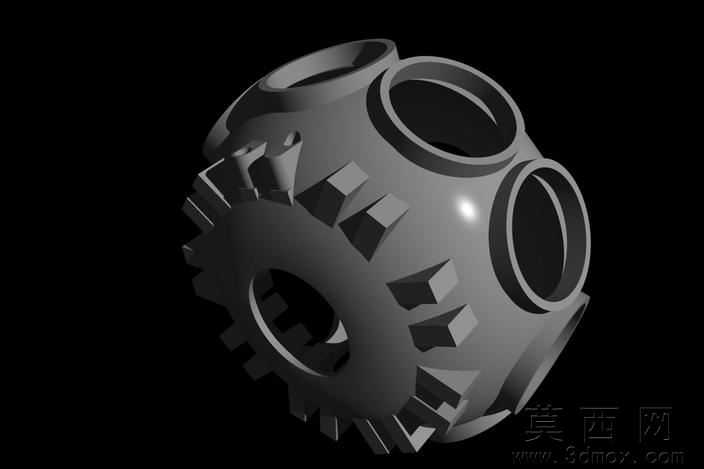

本作品为采用三维建模软件完成的多接口带齿球形铸造结构件设计，建模阶段首先以基准坐标系为核心，绘制球形主体的基础草绘轮廓，通过旋转特征生成完整的球形基体，保证基体的壁厚均匀一致，适配铝合金铸造的工艺要求，避免铸造过程中出现缩孔、冷隔等缺陷。在球形基体的基础上，依次定位六个均匀分布的径向接口位置，每个接口采用拉伸凸台特征生成带加厚唇边的连接端口，端口内壁做拔模斜度处理，匹配铸造脱模的工艺需求，同时对端口与球体的衔接位置做圆角过渡，降低应力集中系数。球体外侧的齿状结构采用阵列特征完成排布，首先绘制单个齿的梯形截面草绘，通过拉伸切除与拉伸凸台结合的方式生成单个齿的实体结构，再以球体中心为阵列原点，做圆周方向的等距阵列，保证每个齿的间距、齿形角度完全一致，齿根位置同样做圆角处理，避免铸造时出现尖角砂型脱落的问题。渲染阶段采用哑光金属材质模拟铸铝毛坯的表面质感，调整环境光为柔和的侧方打光，突出球体曲面的光影过渡与齿状结构的立体感，同时清晰呈现每个接口的轮廓形态与壁厚细节。设计过程中充分考虑铝合金砂型铸造的工艺特性，所有结构均避免出现封闭死角，保证砂芯的固定与排气顺畅，各连接位置的过渡圆角半径统一设置为3mm，既满足铸造工艺要求，也提升了零件整体的结构强度。整体结构将球形的多向连通特性与外侧齿状结构的传动、定位功能相结合，六个径向接口可作为流体或线路的连通通道，外侧齿结构可用于装配时的周向定位或低速传动场景，结构紧凑且功能集成度高，建模过程中所有特征均采用参数化驱动，可根据实际使用需求调整球体直径、接口口径、齿形参数等尺寸，快速生成不同规格的衍生结构，适配不同的装配场景。
