CATIA Pocket命令实操练习异形块结构

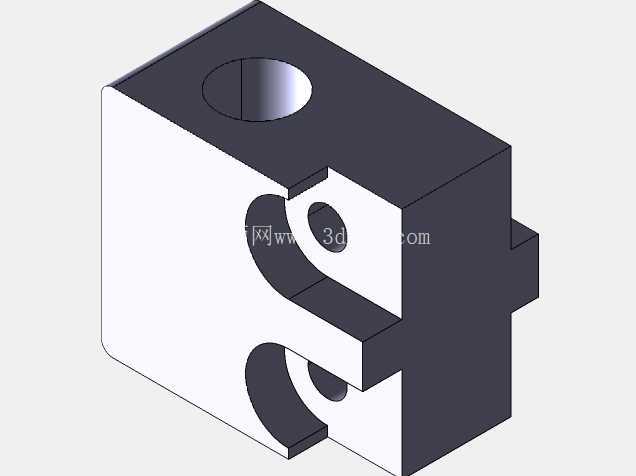

　　本次建模练习的核心是掌握CATIA软件中Pocket即凹槽命令的实操逻辑，通过构建带异形镂空的方块结构，梳理实体建模中减材特征的创建思路，这类练习模型常作为结构设计入门阶段的实操载体，帮助从业者快速熟悉草图约束、特征深度定义、多特征布尔运算的基础操作逻辑。从结构本身来看，模型以规则长方体为基础基体，顶面开设一处贯通式圆柱孔，可作为定位销穿装孔使用，适配小尺寸工装的快速定位场景；正面通过两次凹槽切削形成S形贯通镂空，上下两处圆弧镂空区域各附带一处小直径圆柱孔，这类异形镂空结构在实际生产中常作为线缆过孔、轻质化减重结构或者标识嵌装槽使用，在小型电气安装座、工装定位块、设备端盖类零件上十分常见。

　　设计过程中首先需要确定基体的尺寸边界，基体采用规整的长方体构型，长宽高比例控制在1.2:1:0.8左右，所有棱边保留直角未做倒圆处理，方便初学者在练习时直接通过正交草图快速生成基体特征，不需要额外处理复杂的曲面过渡。顶面的圆柱孔采用完全贯通的深度设置，孔中心距离基体侧边的距离保持整数尺寸，方便草图绘制时快速标注约束，不需要进行复杂的坐标换算。正面的S形镂空是整个建模练习的核心部分，绘制草图时需要先通过两段相切的圆弧构成S形轮廓，再通过修剪命令形成闭合的切削轮廓，两次凹槽切削分别对应S形的上下两段区域，切削深度设置为完全贯通基体，保证镂空区域的通透度；上下两处小直径圆柱孔与对应位置的圆弧轮廓保持同心约束，孔深同样设置为贯通，这类同心约束的设置是草图约束练习的重点，能够帮助初学者快速掌握几何约束的添加逻辑，避免后续特征生成时出现草图过约束或者欠约束的报错问题。

　　从安装适配角度来看，该模型整体为方块构型，背面带有一处小型凸台结构，可作为安装定位止口使用，安装时可以将凸台嵌入对应安装板的预留槽内，再通过顶面的贯通孔穿装螺栓完成固定，不需要额外设计复杂的安装结构，适配小型设备内部的辅助安装座、线缆分线块、轻质化固定块等场景的结构需求。这类练习模型虽然结构简单，但涵盖了实体减材建模的核心操作逻辑，从草图绘制、约束添加到特征深度定义、多特征组合的全流程都有涉及，初学者在练习时可以先从基体创建开始，逐步添加各个凹槽特征，每完成一个特征就检查特征的正确性，避免后续特征出错时需要回溯大量操作步骤；同时可以尝试调整S形轮廓的圆弧半径、各个孔的直径尺寸，观察特征生成的变化，理解参数化建模中尺寸驱动的核心逻辑，为后续复杂零件的建模打下基础。

　　在实际工业场景中，这类带异形镂空的方块结构常出现在小型电气设备的内部安装结构中，比如电源模块的固定座、传感器的安装支架、小型工装的定位块等，通过镂空结构实现减重的同时，也可以预留出线缆走线的空间，避免线缆与结构件之间出现硬摩擦导致线缆外皮破损；贯通式的安装孔可以快速完成零件的固定，不需要额外设计焊接或者粘接结构，拆装维护十分方便。建模过程中需要注意各个特征之间的位置关系，比如正面S形镂空的位置不能与顶面的安装孔出现干涉，否则会导致安装孔的有效接触面积不足，影响螺栓固定的强度；背面的凸台尺寸需要与安装槽的尺寸保持合理的公差配合，避免出现安装过松或者过紧的问题，练习时可以尝试给不同的特征设置不同的颜色，方便区分各个特征的范围，检查是否存在特征干涉的问题。
