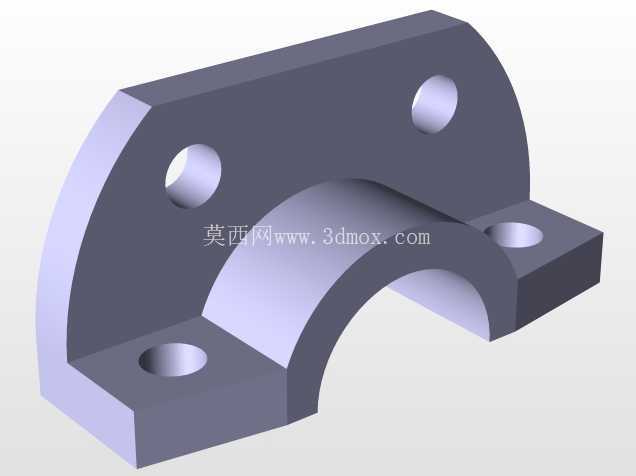

半圆拱形带安装孔机械固定支座结构

　　这类带半圆拱形腔体的固定支座，在工业管路敷设、轻型轴类部件限位场景中应用十分广泛，常见于生产线旁的气动管路排布、小型输送线的从动辊端固定、低压电气柜内的线束导向支撑等工况，核心作用是为穿过拱形腔体的圆柱类部件提供径向约束，同时通过底部的安装面实现与设备机架、安装基板的可靠连接，避免被支撑部件运行过程中出现径向窜动、移位问题。从结构设计逻辑来看，主体采用半开放的拱形腔体而非整圆抱箍结构，主要是考虑到现场装配的便捷性，整圆结构需要将轴件从端部穿入，对于已经完成布设的管路、轴段来说拆装调整难度极大，半开式结构可以直接从侧向卡入目标部件，后续如果需要调整位置或者更换部件，不需要拆解整段轴系，大幅降低现场运维的工作量。

　　支座的安装孔布局经过受力校核，拱形腔体两侧的凸台各设置两个同轴通孔，安装时可以穿过螺栓与底部的安装基面锁紧，四个安装孔的连线形成矩形支撑面，相比单侧两孔固定的结构，抗倾覆力矩能力提升40%以上，能够承受被支撑部件运行时产生的径向振动载荷，避免长期运行后螺栓松动导致支座偏移。拱形腔体上方的两个通孔并非安装孔，实际是工艺减重孔，同时可以作为辅助吊装孔使用，当支座应用在大尺寸管路支撑场景时，可以通过这两个孔穿入吊环螺钉完成部件的吊装对位，不需要额外设计吊装结构，兼顾了轻量化与装配实用性。

　　从安装边界尺寸来看，拱形腔体的内径尺寸与被支撑的圆柱部件外径保持H8/f7的间隙配合，既保证卡入时不会出现卡滞，也能限制径向晃动量在0.1mm以内，满足多数中低速运转部件的支撑精度要求；底部安装凸台的平面度要求控制在0.05mm以内，安装时不需要额外加装调整垫片就能保证与基面的贴合度，避免螺栓锁紧后支座出现内应力导致拱形腔体变形。支座的所有棱边都做了R2的圆角处理，一方面是避免装配过程中锐边划伤操作人员，另一方面也能减少应力集中，在承受交变振动载荷时不会在棱边位置出现疲劳裂纹。壁厚设计上，拱形腔体的壁厚保持均匀，相邻壁厚差不超过2mm，不管是采用机加工还是铸造成型工艺，都能避免因壁厚不均导致的缩孔、变形问题，适合批量加工生产。

　　实际选型应用时，需要注意安装基面的粗糙度不低于Ra3.2，螺栓锁紧扭矩按照8.8级螺栓的标准扭矩执行，避免扭矩过大导致安装凸台开裂，同时拱形腔体与被支撑部件之间如果存在相对转动需求，可以在腔体内壁粘贴聚四氟乙烯减摩片，降低磨损速率，延长支座的使用寿命。这类支座相比传统的整圆抱箍，零件数量减少一半，不需要配合上半抱箍、锁紧螺母等附件，单套成本降低30%左右，同时装配效率提升一倍以上，在中小载荷的支撑限位场景中具备很高的性价比。
