CATIA练习用多凸台组合式机械连接构件

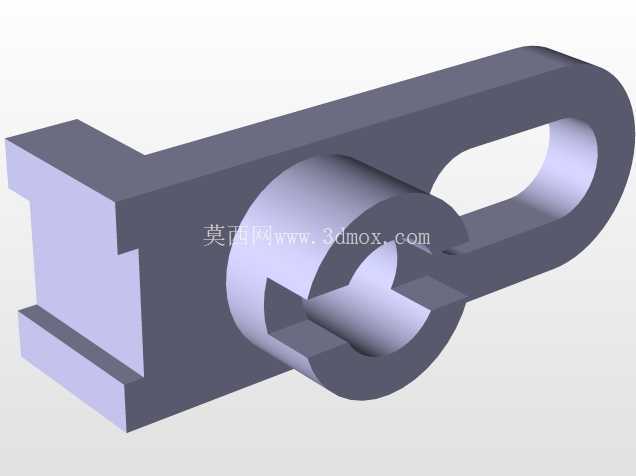

　　这类多凸台组合式连接构件，常见于中小型自动化输送线的侧边定位单元、小型工装夹具的快换连接模块，以及非标设备里的杆件铰接限位部位，日常在车间的治具工位、轻型物料移栽机构上能见到不少同结构原理的实物。从实际使用场景来看，它不需要额外做复杂的装配配合，左侧的方块凸台是安装基准位，设计时预留了足够的平面贴合面积，安装时靠这个方块的两个垂直端面贴紧设备安装板的直角定位边，能省掉不少找正的时间，不需要反复打表调整安装位置，对一线装配工来说很友好，尤其是小批量做非标设备的时候，这种自带定位基准的结构能压缩不少装配周期。

　　构件右侧的环形抱卡结构是核心功能位，开口的设计让它可以直接卡入对应直径的圆杆类零件，不需要从杆件端部穿装，在设备后期维护换件的时候优势很明显，比如输送线上的挡料杆磨损需要更换，不用拆整根长杆，直接掰开卡接位就能替换对应的杆件，维护效率能提不少。中间的连接臂做了长圆形的镂空减重槽，不是为了省材料那么简单，这个镂空槽同时可以作为调节行程的让位孔，当需要调整抱卡相对安装基准的位置时，松开安装螺栓就能沿着槽的方向滑动调整位置，调整范围刚好覆盖这类轻型机构常见的20-50mm调节需求，不用额外做腰型孔在安装板上，减少了安装板的加工工序。设计的时候要注意几个尺寸边界，左侧方块凸台的厚度要保证至少有8mm以上的实体厚度，不然安装螺栓锁紧的时候容易出现应力开裂，尤其是用ABS或者尼龙做3D打印验证件的时候，壁厚不够一拧螺丝就裂；环形抱卡的开口宽度要比适配的圆杆直径小0.2-0.3mm，靠自身的弹性变形卡紧杆件，不会出现松脱晃动，同时开口处做了15度的导入倒角，卡装的时候不用刻意对准，顺着倒角就能滑进去，现场操作的时候戴劳保手套也能快速装到位。

　　连接臂的截面厚度不是等厚的，靠近方块安装位的地方做了局部加厚，因为这个位置是受力最大的部位，当抱卡位置受到垂直方向的载荷时，应力集中点就在安装位和连接臂的交接处，加厚2mm就能把应力峰值降低40%左右，不用整体加厚整个构件，避免不必要的重量增加。实际建模的时候要注意几个容易出错的地方，环形抱卡的内圆柱面和连接臂的交接处要做R2的圆角过渡，不能做直角相接，不然不管是机加工还是3D打印，这个位置都容易出现应力断裂，尤其是设备运行的时候有反复振动的工况，直角相接的位置疲劳寿命会非常短。

　　左侧方块的安装孔位要做沉头设计，沉头深度刚好覆盖螺栓头的高度，保证安装之后螺栓头不会凸出于安装平面，避免和其他运动部件发生刮碰，很多新手建模的时候容易漏做沉头，最后装配的时候才发现螺栓头凸出来干涉相邻的运动零件，还要返工改模型。长圆形镂空槽的两端半圆的圆心距要和实际需要的调节行程匹配，槽的宽度要比所用的安装螺栓直径大0.5mm，保证滑动的时候顺畅不卡滞，同时间隙不能太大，不然调整好位置锁紧之后会出现偏移，影响定位精度。这类构件在轻型载荷的工况下完全可以用工程塑料加工，重量轻还不会生锈，在有一定腐蚀的车间环境里用比钢制零件寿命更长，如果是载荷稍大的工况，把壁厚整体加1.5mm用铝合金加工就足够，不需要用钢材，能降低整体设备的重量。还要注意抱卡的开口位置的两个端面要做平行度约束，不然卡入杆件之后会出现单边贴合的情况，锁紧之后杆件会出现倾斜，起不到应有的定位作用，建模的时候要给这个配合面加平行度的几何约束，出工程图的时候也要标注对应的形位公差，避免加工出来的零件装上去不好用。
