CATIA教程用连杆类机械零件结构设计

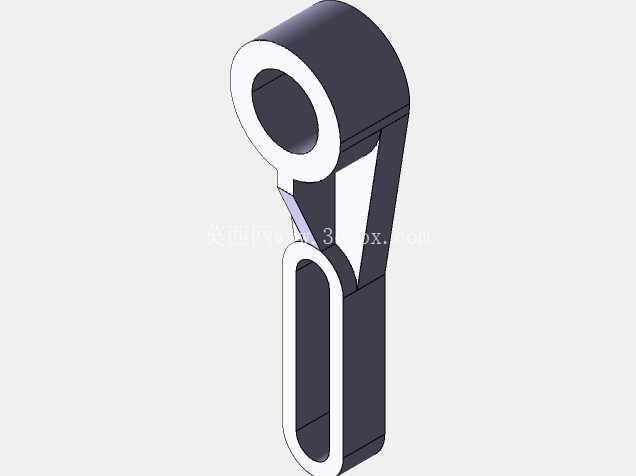

　　在日常的机械结构设计工作中，这类带双铰接端的连杆类零件是极为常见的传动连接件，广泛出现在各类需要往复摆动、力传递的机构场景中，从轻工设备的连杆传动组，到小型自动化设备的执行端联动结构，再到工装夹具的锁紧联动机构，都能见到这类结构的身影。做这类零件的三维建模时，首先要明确两端铰接位的配合边界：上端的圆环铰接孔需要匹配对应销轴的直径公差，孔的深度要和配套的铰接座宽度匹配，避免装配后出现轴向窜动或者卡滞的问题；下端的长条形腰型孔则是为了适配安装过程中的位置偏差，或是满足机构运动过程中的行程调节需求，孔的长度方向要和连杆的受力方向做匹配，避免运动过程中出现额外的侧向力矩。

　　从结构设计思路来看，这类连杆的主体采用变截面的支撑结构，中间的三角加强筋是设计的关键，很多新手做这类零件时容易忽略筋位的受力方向，把筋做在不受力的侧面，实际加载后很容易在筋和主体的连接位置出现应力集中，长期往复受力后会产生疲劳裂纹。这个结构的筋位沿着两端铰接点的连线方向布置，刚好把拉力、压力的传递路径做顺，在保证整体结构刚度的前提下，尽可能削减了非受力区域的材料厚度，既控制了零件的整体重量，也减少了后续机加工或者注塑成型时的材料浪费。

　　实际建模过程中，要优先确定两端铰接孔的中心距，这个尺寸是整个机构运动仿真的核心参数，中心距的公差会直接影响整个连杆机构的运动行程精度，一旦中心距做偏，整套机构的死点位置、行程末端的限位都会出现偏差。上端圆环的外圆厚度要根据铰接处的剪切力来核算，壁厚过薄会导致铰接位受冲击时出现开裂，壁厚过厚则会增加不必要的转动惯量，对于高速往复运动的机构来说，过大的转动惯量会增加驱动端的负载，还会带来运动过程中的振动问题。下端腰型孔的两端圆弧要和直边段做顺滑过渡，避免在孔的边缘出现应力集中，很多实际失效的连杆零件，断裂位置往往就出现在腰型孔的直边和圆弧衔接处，建模时这里的过渡圆角一定不能省略，哪怕是很小的圆角，也能大幅提升零件的疲劳强度。

　　从安装边界来看，这个零件的上端圆环需要嵌入到对应的铰接支座槽内，所以圆环的轴向厚度要比支座的槽宽小0.1到0.2毫米，保证装配后能灵活转动，不会出现夹死的情况；下端腰型孔连接的是活动端的销轴，装配时腰型孔的两个侧面要和销轴的端面保留适当的间隙，避免运动过程中出现侧面摩擦。零件主体的侧面轮廓要做倒角处理，不仅是为了去除加工后的锐边防止划伤装配人员，更重要的是避免锐边位置在热处理或者受力时出现应力开裂。

　　做这类零件的建模练习时，不要只追求外形的相似度，要多思考每个结构对应的功能需求：为什么上端是整圆铰接孔而下端是腰型孔，为什么加强筋是三角形而不是矩形，为什么主体的截面是渐变的而不是等厚的，把这些设计逻辑想清楚，才能真正掌握这类传动零件的设计方法，而不是只会照着图纸描外形。在实际的工程应用中，这类连杆往往还要根据受力场景选择对应的材料，承受大冲击载荷的场景会选用中碳钢做调质处理，轻载高频运动的场景会选用铝合金或者工程塑料来降低重量，不同的材料选择也会对应调整结构的壁厚、圆角大小等参数，这些都是建模过程中需要同步考虑的工程因素，而不是单纯画一个几何外形就结束工作。
