CATIA设计的弧形抱合式机械连接支座

　　这类弧形抱合式连接支座，在中小型工业设备的管线固定、轴系辅助支撑场景中应用十分广泛，常见于输送线侧边导向组件、小型动力单元的管路限位、轻型工装的定位支撑环节，主要作用是通过自身弧形面与圆柱类构件的外圆面贴合，实现被支撑件的径向限位，同时借助两侧带孔的安装耳完成自身在设备基座上的固定，避免被支撑构件在设备运行过程中出现径向窜动、移位的问题。

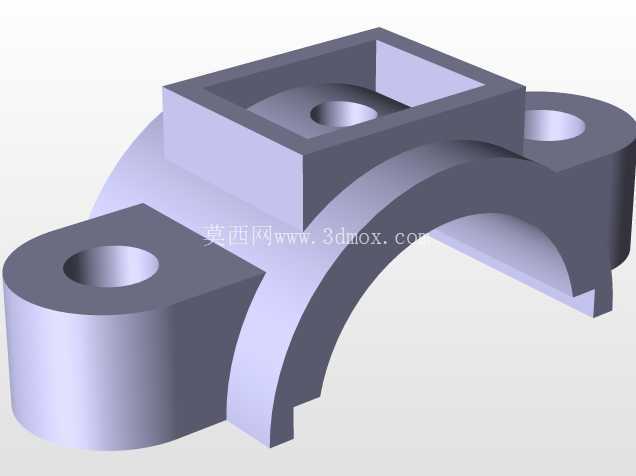

　　从结构功能来看，该零件分为三个核心功能区域：中部的弧形抱合面是核心工作接触面，弧面的曲率半径需要与被支撑的圆柱件外圆保持严格匹配，贴合面的表面粗糙度需要控制在合理区间，既不能过于粗糙导致装配时刮伤被支撑件表面，也不能过于光滑提升不必要的加工成本；两侧的圆柱形安装耳是承载固定的核心结构，每个安装耳上都加工有同轴的通孔，用于穿装固定螺栓，安装耳的厚度需要根据实际承载的径向力大小核算，避免螺栓锁紧时安装耳出现应力开裂，同时安装耳下端面为装配基准面，需要保证平面度要求，确保装配后支座与安装基面完全贴合，不会出现倾斜导致弧形面与被支撑件接触不良；顶部的方形凸台结构属于辅助功能区，可用于安装小型传感器、定位挡片或者走线卡扣，凸台内部的沉孔可用于容纳固定螺丝的头部，避免螺丝突出凸台表面干涉其他周边构件。

　　在设计思路上，这类零件优先采用对称式布局思路，两侧安装耳的中心距、孔径、厚度完全一致，弧形面的中心与两个安装耳孔的中心连线保持平行，确保装配后受力均匀，不会出现单侧受力过大的问题。建模过程中首先确定弧形面的曲率参数，根据被支撑圆柱件的外径确定弧面半径，再根据需要的包角确定弧面的轴向宽度，包角通常控制在120度到180度之间，既保证足够的接触面积分散支撑应力，又不会因为包角过大导致装配时无法顺利卡入被支撑件。之后延伸出两侧的安装耳结构，安装耳的外圆直径通常设置为安装孔直径的2.5到3倍，保证足够的结构强度，安装孔的直径根据选用的螺栓规格确定，通常比螺栓大0.2到0.5mm，预留一定的装配调整余量。顶部方形凸台的位置设置在弧形面的顶部中心位置，凸台的边长根据需要安装的辅助元件尺寸确定，凸台高度不宜过高，避免提升整个零件的重心，影响支撑稳定性。

　　从安装边界尺寸来看，这类零件的整体宽度由两侧安装耳的外圆边缘距离决定，整体高度由弧形面最低点到顶部凸台最高点的距离决定，安装时需要注意预留足够的螺栓操作空间，两侧安装耳外侧需要预留至少能容纳套筒扳手作业的空间，避免装配时无法顺利拧紧螺栓。弧形面的最低点需要与安装基面保持足够的间隙，避免装配时弧形面与基面发生干涉，同时被支撑圆柱件装入后，圆柱件的中心高度需要与设计值保持一致，偏差控制在0.1mm以内，避免影响与之配合的其他构件的位置精度。零件的壁厚需要保持均匀，避免铸造或者注塑加工时出现缩孔、变形等缺陷，转角位置都需要设置合理的工艺圆角，减少应力集中的同时提升加工工艺性。

　　在实际选型应用中，这类支座需要根据被支撑件的载荷大小选择对应的材质，轻载场景下可以选用工程塑料材质降低成本、减少震动传导，中载场景下选用铝合金材质兼顾强度与重量，重载场景下则需要选用碳钢材质并做表面防锈处理。装配时需要注意两侧螺栓的锁紧力矩保持一致，避免因为受力不均导致弧形面单侧贴合过紧，长期运行后出现磨损不均的问题，同时需要定期检查固定螺栓的预紧力，避免设备运行震动导致螺栓松动，影响支撑稳定性。
