电源变压器方形法兰安装金属外壳结构

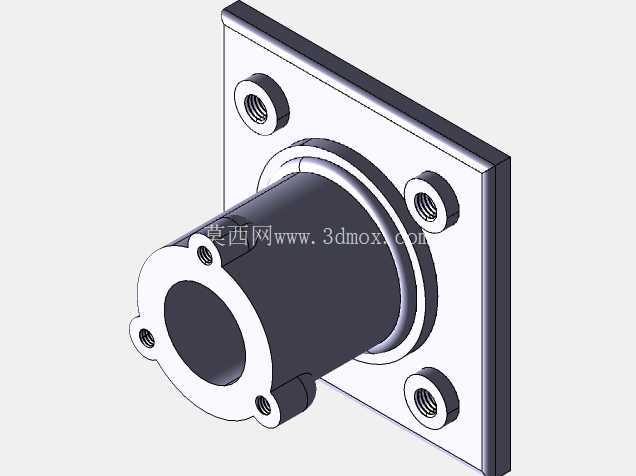

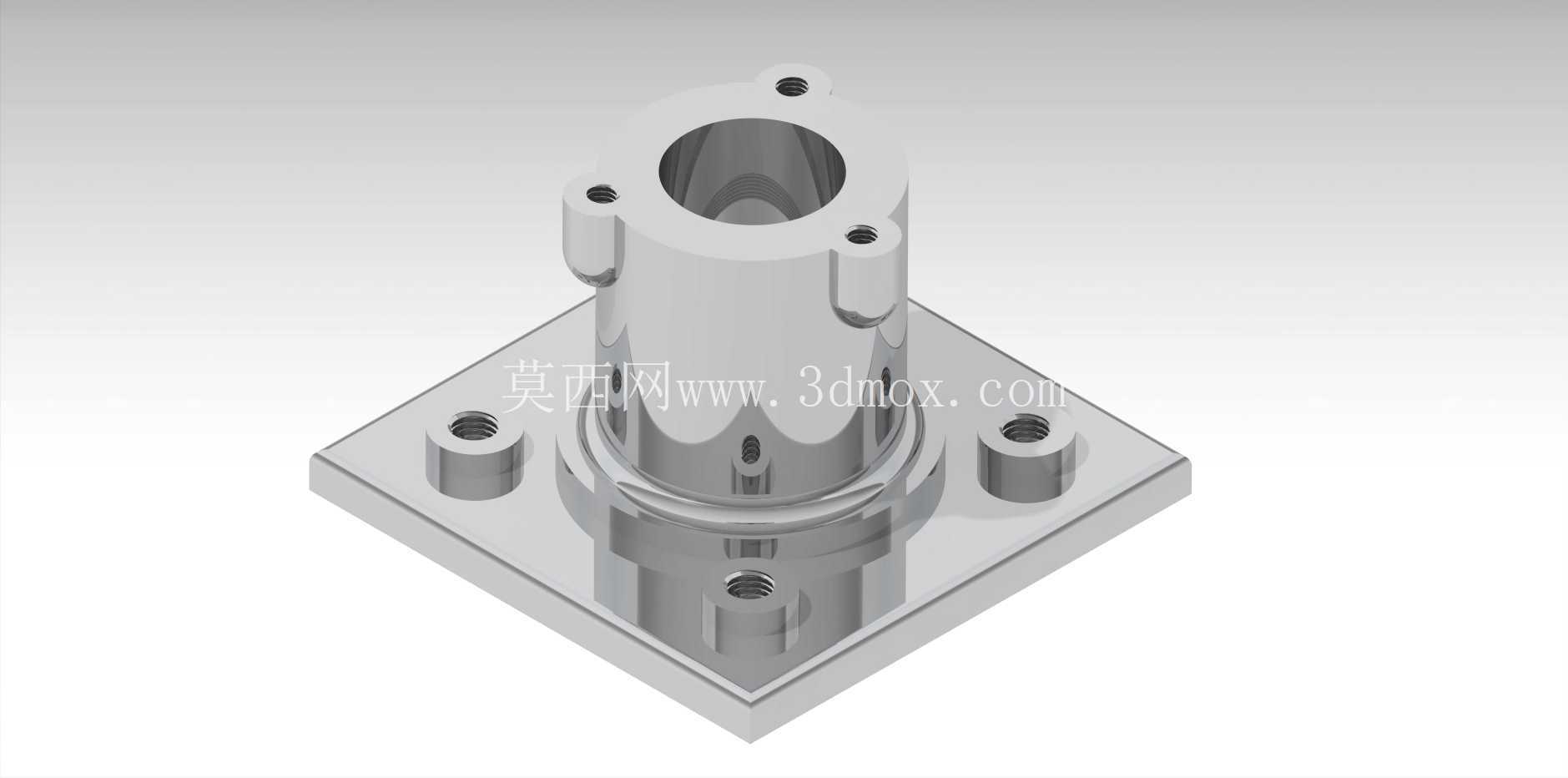

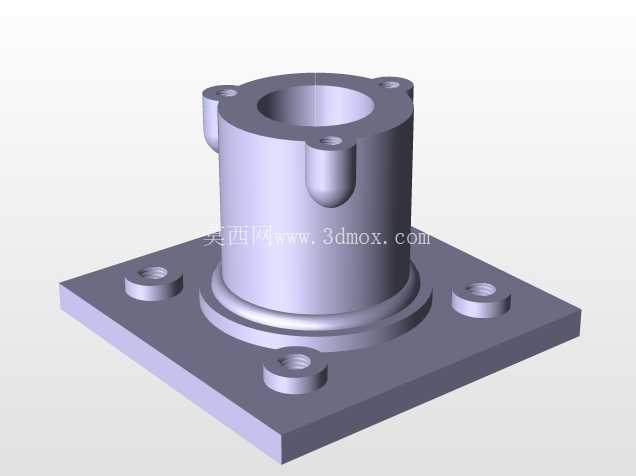

　　这款外壳结构主要应用于小功率电源变压器的外置防护与安装固定场景，在工业控制板卡供电模块、小型机电设备内置电源单元、教学实验台电源组件中都能适配，核心作用是包裹变压器内部的铁芯与绕组结构，隔绝外界粉尘、金属碎屑对绕组绝缘层的破坏，同时提供标准化的安装接口，让变压器组件可以快速固定在设备的安装基板上，无需额外设计定制转接支架。从结构功能来看，下部的方形法兰盘是整个部件的安装基准面，法兰四个角位置设置了沉头安装孔，安装时可以将内六角螺丝从法兰面沉入，螺丝头部不会突出法兰上表面，避免和上部柱形壳体的根部结构产生干涉，法兰盘的平面度需要控制在0.05mm以内，保证安装后和设备基板完全贴合，不会出现局部翘起导致的受力不均问题。

　　法兰盘中心位置和上部柱形壳体为一体化衔接结构，衔接位置做了环形的加强凸台，这个凸台的作用是分散柱形壳体承受的侧向冲击力，当设备出现运输振动或者意外碰撞时，应力会沿着凸台均匀分散到整个法兰盘上，避免柱体和法兰衔接位置出现应力断裂。上部的柱形壳体为中空结构，内部空腔的直径匹配常规小型电源变压器的绕组外径，壳体侧壁上均匀分布了四个带通孔的凸耳，这些凸耳一方面可以用来固定变压器内部的绕组骨架，防止骨架在壳体内出现轴向窜动，另一方面凸耳上的通孔也可以作为内部绕组引线的穿出定位孔，让引线可以按照固定方向引出，避免引线杂乱缠绕在壳体内部。

　　壳体顶部的开口为绕组的装配入口，开口边缘做了0.2mm的倒角处理，装配绕组骨架时不会刮破绕组外层的绝缘胶带，降低装配过程中的绝缘损坏风险。从设计思路上，这款外壳采用了一体化的结构设计思路，没有额外的拼接部件，减少了装配工序和连接紧固件的使用，整体结构的刚性更好，同时方形法兰的安装形式适配绝大多数机电设备的平面安装场景，不需要针对特定设备做特殊的安装结构修改。在安装边界上，法兰盘的边长尺寸控制在常规小型电源组件的安装间距范围内，四个安装孔的孔距符合通用的电源模块安装孔位标准，可以直接替换同规格的其他变压器外壳，不需要重新在设备基板上打孔。

　　柱形壳体的高度根据内部绕组的堆叠高度设计，壳体顶部和绕组顶端预留了2mm的安全间隙，避免绕组和可能存在的上部盖板直接接触，同时这个间隙也可以作为空气隔热层，降低变压器工作时产生的热量向上传递到设备上部的其他元器件。壳体侧壁的厚度经过受力校核，在满足侧向抗冲击要求的前提下尽可能做薄，减少整体的材料占用和部件重量，同时壁厚均匀，避免注塑或者金属压铸过程中出现缩痕、气孔等工艺缺陷。法兰盘上除了四个角的安装孔之外，在靠近柱形壳体根部的位置还设置了两个螺纹孔，这两个螺纹孔可以用来固定接地端子，让变压器外壳能够可靠接地，消除设备运行时外壳可能产生的感应电，提升设备使用的安全性。在实际应用中，这款外壳的结构还可以适配其他需要柱形防护、法兰安装的小型机电组件，只要内部组件的外径和柱形壳体内径匹配，都可以采用这款外壳做防护安装，结构的通用性较强。外壳的所有棱角位置都做了圆角处理，没有尖锐的边角，一方面可以避免装配过程中划伤操作人员的手部，另一方面也可以减少应力集中点，提升部件的抗疲劳强度，在长期振动的工作环境下不会从棱角位置出现裂纹。柱形壳体的外表面做了光滑处理，不容易积灰，日常设备维护时只需要用干布擦拭即可清理表面的浮尘，维护难度较低。
