双筒支座式电源变压器安装结构件

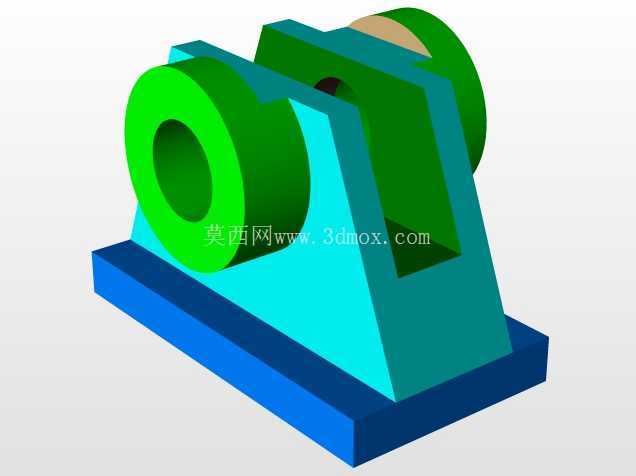

　　该结构件为电源变压器配套的安装支撑基座，主要应用于工业控制设备、中小型配电装置内的电源变压器固定场景，承担变压器线圈绕组的定位支撑、与设备安装面的连接固定作用，避免变压器在设备运行过程中因振动出现绕组移位、接线端子松脱的问题。从结构设计来看，整体采用一体化铸造成型后机加工的工艺思路，底部为带安装孔的矩形安装底板，底板厚度根据变压器整体重量核算，保证安装后整体重心落在底板投影范围内，不会出现侧翻风险。底板上方设置倾斜式支撑立板，立板倾斜角度匹配双线圈绕组的安装同轴度要求，两侧的环形套筒结构直接嵌套在变压器线圈的骨架端部，套筒内孔与线圈骨架的定位轴采用间隙配合，装配时可快速完成线圈的对位，减少现场装配的调整工时。

　　支撑立板中部开设的矩形减重槽，在不降低整体结构刚性的前提下，有效减少了结构件自身重量，同时为线圈之间的接线走线预留了充足空间，避免导线被结构件挤压破损。设计过程中优先考虑了安装边界的适配性，底板的安装孔位间距匹配行业内通用的电源变压器安装尺寸规范，可直接替换同规格的传统焊接式支座，无需对设备安装面板进行二次打孔改造。两侧环形套筒的内孔直径、同轴度公差严格匹配对应功率变压器线圈骨架的尺寸要求，保证线圈安装后转动余量控制在合理范围内，不会因间隙过大导致运行时产生共振噪音，也不会因间隙过小造成装配困难。结构件的棱角处均设置了工艺倒角，既避免装配过程中划伤操作人员，也减少了应力集中点，提升长期使用下的结构疲劳强度。

　　实际应用中，该结构件可适配额定功率范围内的壳式电源变压器，支撑立板的倾斜角度设计让变压器线圈与安装面形成固定夹角，优化了变压器周围的空气流通路径，提升线圈自然散热的效率，降低长期满负载运行下的线圈温升。底板与支撑立板的过渡位置设置了加强筋结构，筋板厚度根据承重载荷计算取值，可承受变压器自重三倍以上的冲击载荷，满足设备运输、启停过程中的振动耐受要求。在建模过程中，所有配合面的尺寸公差、形位公差都按照机械加工的常规精度等级设置，环形套筒的端面与内孔的垂直度、底板安装面的平面度都做了明确约束，保证加工完成后无需额外修配即可完成总装。

　　该结构的设计没有采用多余的装饰性结构，所有几何特征都服务于安装固定、支撑定位、散热走线的实际功能，没有冗余设计，适合批量加工生产，可有效降低配套变压器的整体制造成本，同时提升装配效率与长期运行的可靠性。
