电源变压器配套安装固定结构件

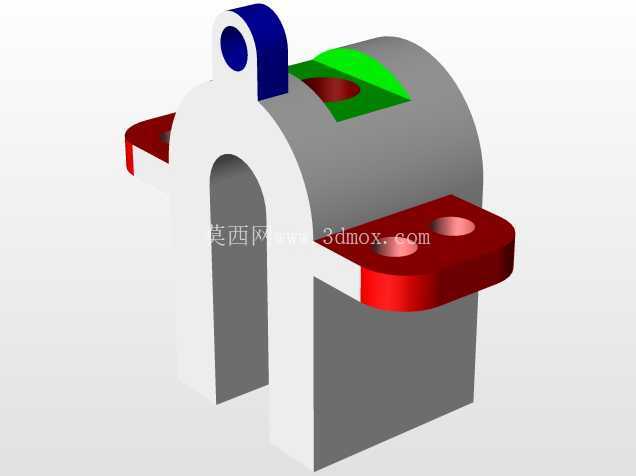

　　在低压配电、小型工控设备的电源回路搭建场景里，这类结构件是电源变压器本体与设备安装基面之间的核心衔接载体，日常多适配功率在50W到300W区间的小型工频电源变压器，常见于工控控制柜内部、小型台式测试仪器、民用机电设备的电源模块区域，承担变压器本体定位、承重、隔振的核心作用，避免变压器运行时的工频振动传递到设备壳体引发共振异响，同时保证变压器接线端与周边电气元件保持安全电气间隙。从结构设计逻辑来看，主体采用拱形中空腔体结构，腔体内部轮廓完全匹配对应规格变压器的铁芯与绕组外形，安装时变压器可直接嵌入腔体内部，相比传统平板式安装支座，包裹式结构能限制变压器在运输、设备移动过程中的横向窜动，减少绕组接线端受拉扯断裂的风险。

　　顶部设置的带孔吊耳结构，一方面可用于设备总装阶段的临时吊装对位，方便工人将带支座的变压器整体吊入设备内部的安装位，另一方面也可作为额外的固定点位，在振动工况较强的设备上，可额外加装扎带或固定片穿过吊耳孔，将支座与设备内部的安装梁绑定，进一步提升连接可靠性。两侧向外延伸的安装翼板上设置了同轴的沉头安装孔，孔位间距严格匹配常规电气安装柜的安装梁孔距标准，安装时可直接采用M4或M5的十字沉头螺丝完成固定，沉孔设计可保证螺丝头部完全埋入翼板平面，不会突出表面刮伤周边的接线线束，翼板与主体衔接位置做了加厚圆角过渡，避免长期承重后翼板根部出现应力断裂。

　　侧面预留的异形开槽结构，主要用于变压器的输入输出引线走线，开槽边缘做了圆弧钝化处理，不会划伤线束绝缘层，同时开槽位置刚好对应变压器的接线端子区域，接线时线束可直接从开槽处引出，无需额外弯折走线，减少线束的弯折应力。从安装边界尺寸来看，主体腔体的内部净宽、净深尺寸按照对应变压器的铁芯外轮廓做了0.5mm的装配余量设计，既不会因为余量过大导致变压器在腔体内晃动，也不会因为余量过小导致装配卡滞；两侧翼板的总宽度控制在120mm以内，安装后不会超出常规小型电源模块的安装空间范围，整体高度控制在85mm，适配多数控制柜内部的层间安装间距，不会与上层的布线槽或其他电气元件产生空间干涉。

　　材质选用上默认采用阻燃ABS工程塑料注塑成型，相比金属支座具备更好的绝缘性能，可避免变压器铁芯意外漏电时电流传导到设备壳体引发触电风险，同时塑料材质的阻尼特性可更好吸收变压器运行时的微小振动，降低运行噪音，结构壁厚均匀控制在2.5mm，既保证足够的结构强度承受变压器的整体重量，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等变形问题。在实际选型适配时，需要先核对待安装变压器的外轮廓尺寸与腔体内部尺寸是否匹配，同时确认安装基面的孔位间距与翼板安装孔位是否一致，若应用在户外或高湿工况场景，可更换为添加抗UV剂的改性PP材质版本，提升耐候性能；若应用在高温设备内部，可更换为酚醛树脂材质版本，提升长期耐高温性能。安装过程中需要注意，变压器嵌入腔体后，可在腔体与变压器接触面之间加装0.3mm厚的绝缘橡胶垫，进一步提升隔振效果，同时避免变压器外壳与塑料支座长期摩擦产生碎屑；固定翼板螺丝时需要对角均匀拧紧，避免单侧受力过大导致翼板变形翘起，影响安装平整度。
