电源变压器配套组合式结构零件设计

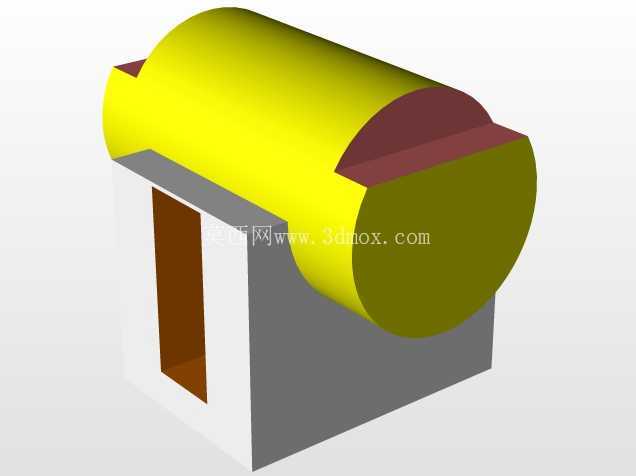

　　在低压配电、小型工控设备供电回路的电源变压器装配环节，这类组合式结构零件是衔接磁芯组件与安装基座的核心配套构件，日常接触的小型控制柜内置供电模块、民用小家电内置电源转换单元里，都能见到同功能结构件的应用。不同于常规变压器单一的骨架或外壳结构，这个零件采用下部方型基座加上部半圆弧包覆腔体的组合构型，下部方型基座预留了贯通的矩形穿线通道，既可以作为变压器初次级绕组引出线的走线空间，也能在装配时嵌入安装位的定位凸台，限制零件在设备内部的横向窜动，基座的底面做了平整化处理，可直接通过胶粘或者卡扣方式固定在PCB板或者设备内壳的安装平面上，不需要额外设计复杂的固定支架，能有效压缩供电模块的整体占用空间。

　　上部的半圆弧腔体是匹配环形或者C型变压器磁芯的轮廓做的仿形设计，腔体的内径尺寸按照常用小型电源变压器的磁芯外径做了适配，圆弧侧壁的厚度控制在既能提供足够包覆支撑力，又不会过多占用磁芯绕线空间的范围，腔体两端的半封闭端面可以对磁芯的轴向位移形成限位，避免设备运输或者运行过程中产生振动时，磁芯出现偏移导致绕组磨损、气隙变化影响变压器输出参数。设计这类零件的时候，首先要考虑的是和磁芯、基座的装配公差匹配，基座的外轮廓尺寸要适配常规小型电源模块的安装边界，不能超出PCB板上预留的供电区域范围，穿线通道的宽度要能同时容纳初次级多股引出线通过，还要预留出绝缘套管的穿入空间，避免引出线和金属基座接触造成绝缘击穿。

　　上部圆弧腔体的内壁要做轻微的脱模斜度，方便注塑或者机加工过程中零件顺利脱模，同时圆弧和下部方型基座的衔接位置做了圆角过渡，既可以减少应力集中避免零件受外力时出现开裂，也能在装配时避免尖锐边角刮破绕组的绝缘漆层。从实际应用的角度看，这类结构零件替代了传统变压器装配中需要单独设置的磁芯固定卡箍、走线槽、基座垫块三个独立零件，把多个功能集成在单个构件上，能减少装配环节的零件数量，降低供应链的管理成本，同时集成式的结构也能减少装配累积误差，让磁芯和基座的同轴度、位置度更容易保证，对于批量生产的小型电源变压器来说，这种集成化结构设计能有效提升装配效率，降低生产过程中的不良率。

　　在安装边界的考量上，零件的整体高度要控制在电源模块的限高范围内，避免和设备内的其他元器件产生干涉，基座侧面的平面可以作为打胶固定的贴合面，不需要额外设计螺丝孔位，对于空间紧凑的小型设备来说，这种无螺丝固定的方式能进一步节省安装空间，同时也避免了螺丝松动脱落造成电路短路的风险。零件上部圆弧腔体的开口方向和下部穿线通道的方向呈垂直布局，引出线可以从穿线通道引出后直接顺着腔体端面的间隙排布到接线端子位置，走线路径更短，也能减少引出线的弯折次数，降低引线断裂的风险。在材料选择的适配性上，这个结构的壁厚设计兼顾了常用工程塑料的注塑成型要求，壁厚均匀没有过厚的胶位区域，避免注塑过程中出现缩痕、气泡等缺陷，同时也能满足绝缘、耐温的使用要求，适配变压器长期工作时的温升环境，不会因为长期受热出现变形导致磁芯松动。
