小型插针式电源变压器结构设计

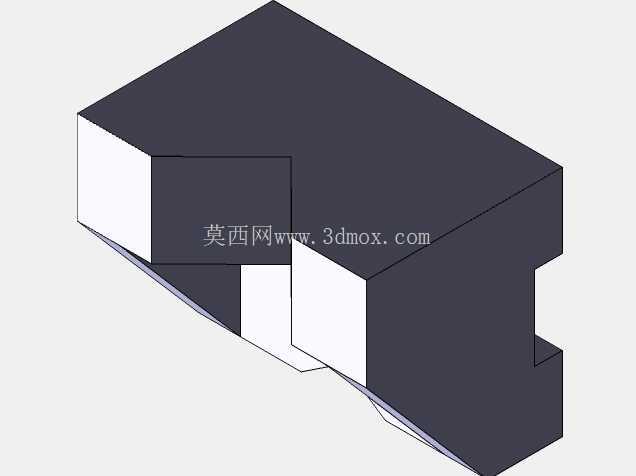

　　在低压小功率供电场景中，这类插针式电源变压器是板载供电回路里的核心变压部件，常见于消费类电子控制板、小型工业测控终端、家用小电器的电源输入段，承担着将市电交流高压转换为后端电路可用低压交流信号的基础功能，后续可搭配整流、滤波、稳压电路构成完整的低压直流供电单元，为控制芯片、信号采集模块、小型执行器件提供稳定的供电输入。从结构设计逻辑来看，该模型采用了典型的卧式插装布局，整体为方正的块式封装，外壳做了直角过渡的规整造型，没有多余的外凸结构，能够最大化利用PCB板上的安装空间，适配紧凑化的板卡布局需求。

　　外壳侧面预留的插针伸出位，是对应PCB安装孔位做的定位设计，插针采用直插式排布，焊接时能够直接穿过PCB板的对应过孔，波峰焊或者手工焊都能实现可靠固定，不需要额外的固定支架或者连接件，减少了装配环节的零件数量，也降低了生产装配的复杂度。在外形尺寸与安装边界的考量上，这类小功率变压器的整体高度控制在常规板载元件的高度阈值内，不会超出多数小型设备外壳的内部净高限制，安装时只需要在PCB上预留对应长宽的矩形区域，避开周边高大元件的干涉范围即可，插针的排布间距遵循常规板载元件的引脚间距规范，能够兼容通用的PCB设计规则，不需要做特殊的孔位定制。

　　从功能特性层面来说，封闭式的外壳结构能够对内部的铁芯、绕组线圈形成物理防护，避免生产装配过程中磕碰损伤线圈绝缘层，也能阻挡使用环境中的灰尘、潮气直接接触绕组，降低绝缘失效的风险，外壳的材质一般选用阻燃绝缘材料，满足电子设备的安规要求，避免出现短路起火的隐患。设计过程中需要重点考量绕组与铁芯的装配间隙，外壳内部的腔体尺寸要刚好容纳绕制完成的线包与铁芯组合，不能出现过大的旷量导致使用过程中内部组件晃动产生异响，也不能尺寸过小造成装配挤压破坏绕组绝缘。插针的位置度公差需要严格控制，确保所有插针能够顺利插入PCB对应的安装孔，不会出现个别插针偏位无法插装的问题，插针与内部绕组的连接要保证可靠的电气接触，避免出现虚接导致供电不稳定。

　　在实际选型应用时，这类变压器的功率覆盖小功率段需求，适合负载电流不大的控制类电路，安装时要注意在PCB布局时将其远离信号采集类的敏感器件，避免变压器工作时的漏磁对微弱信号产生干扰，同时要预留一定的散热空间，虽然小功率变压器工作时发热量不大，但密闭外壳下长期工作的温升仍需要在设计时纳入考量，避免周边元件长期处于高温环境加速老化。从建模的细节处理来看，模型还原了外壳的分模线位置、插针的伸出长度、外壳底部与PCB贴合的安装基准面，能够直接用于PCB布局的3D干涉检查，在结构设计阶段导入整机装配模型后，可以直观验证变压器与周边外壳、其他元件的空间间隙是否满足装配要求，提前发现布局干涉问题，减少打样后的修改成本。模型的外形细节也兼顾了生产工艺的合理性，外壳的棱角处做了微小的倒角处理，符合注塑成型的工艺要求，不会出现尖角处填充不足的注塑缺陷，插针与外壳的结合位置做了密封凸台设计，能够提升引脚位置的绝缘性能，也能防止焊接时焊锡顺着引脚缝隙渗入外壳内部。
