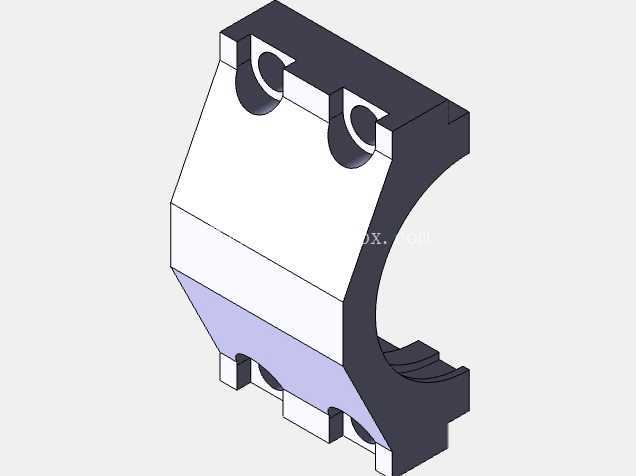

电源变压器配套弧形安装固定支座结构

　　在中小功率工频电源变压器的装配体系中，这类带弧形贴合面的安装支座是连接变压器铁芯绕组主体与设备安装基面的核心承载零件，日常多应用于工业控制电源模块、小型机床配电单元、通讯基站辅助供电模组这类需要将变压器牢靠固定在曲面或异形安装舱位的场景中。从实际使用场景来看，这类支座往往需要同时承担两个核心功能：一是通过上部的两个同轴定位孔完成与变压器铁芯夹件的精准对位，穿入绝缘螺栓后实现支座与变压器主体的刚性连接，避免变压器在设备运输、运行振动过程中出现相对位移，防止绕组引线受拉扯出现绝缘层破损、接线松脱的故障；二是通过下部的弧形内凹面与设备内部的圆柱形安装梁、弧形舱壁完全贴合，增大接触面积分散承载压力，避免局部应力集中导致的支座变形或安装基面压损。

　　从结构设计思路来看，这个零件的整体构型完全围绕安装适配性展开，上部的两个定位凸台做了等厚设计，凸台内的安装孔采用了沉孔结构，螺栓锁紧后头部可以完全没入沉孔内，不会突出零件上表面，避免与变压器底部的铁芯叠片产生干涉，同时凸台外侧的直角边做了微小的倒角处理，既可以去除机加工后的锐边防止安装时割伤绝缘垫片，也能在装配时起到导向作用，方便支座快速卡入变压器夹件的安装槽位。零件中部的承力段采用了变厚度设计，靠近上部定位凸台的区域厚度更大，用来承载变压器主体的垂直重力，靠近下部弧形面的区域厚度逐渐过渡，在保证结构强度的前提下尽可能减少零件自重，降低对安装基面的额外负载。下部的弧形内凹面并非单一圆弧面，而是在圆弧中段做了微小的让位凹槽，这个结构主要是为了避开安装梁上的焊缝、拼接凸缘等凸起结构，保证支座两端的贴合面能够完全压紧在安装基面上，不会因为局部凸起导致安装倾斜，同时凹槽区域也可以预留出穿线空间，方便变压器次级低压引线从支座下方走线，优化设备内部的布线空间。

　　从安装边界尺寸来看，上部两个定位孔的中心距严格匹配常用EI型、CD型中小功率变压器夹件的标准安装孔距，不需要额外对变压器夹件进行二次加工就可以直接装配，零件的整体宽度控制在变压器铁芯叠厚的覆盖范围内，不会超出变压器主体的侧面轮廓，避免占用设备内部额外的横向安装空间。下部弧形面的曲率半径适配常见的直径30mm到50mm的设备安装圆梁，弧形面的轴向长度足够保证至少两颗锁紧螺栓的安装空间，锁紧后支座不会绕安装梁产生周向转动。零件上所有的棱边都做了R0.5到R1的圆角处理，避免高压电场下尖端放电的风险，适配电源类设备的安规要求，同时零件的材质选用常用的冷轧钢板冲压成型后做镀锌钝化处理，表面粗糙度控制在Ra6.3以内，既可以保证足够的结构强度，也能在常规工业环境下具备不错的防锈能力，不需要额外做表面喷涂处理就可以直接使用。在实际建模过程中，这类零件需要重点关注弧形面与安装梁的贴合公差，定位孔与凸台的同轴度，以及承力段的壁厚均匀性，避免出现应力集中区域导致长期受载后出现疲劳断裂，同时要注意让位凹槽的深度控制，不能过深削弱支座的整体结构强度，也不能过浅起不到让位凸起结构的作用。
