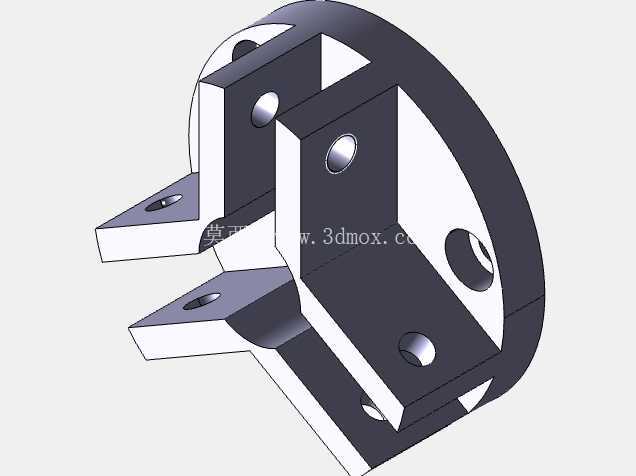

带凸耳安装位圆形法兰连接座结构设计

　　从结构功能上看，主体圆盘部分承担轴向定位基准的作用，端面加工的沉孔是用于穿装内六角圆柱头螺栓的安装位，沉孔深度设计刚好覆盖螺栓头部高度，装配后螺栓头不会突出法兰端面，避免后续对接部件出现安装干涉；圆盘上均匀分布的光孔同时兼顾定位与锁紧功能，其中两个沿圆周对称布置的通孔可打入圆柱销，完成法兰与对接件的周向位置锁定，剩余螺纹孔则用于施加轴向锁紧力，这种销钉加螺栓的组合锁紧形式，能避免设备长期运行中螺栓受剪切力断裂的问题。在工业传动、管路接驳、工装夹具定位的实际场景里，这类带多向凸耳的圆形法兰连接座，是解决轴向定位与周向载荷分散的典型结构件，常被用在气动执行机构输出端接驳、小型旋转工装的基座固定、低压流体管路的端盖对接工位，区别于普通平法兰仅靠端面螺栓压紧的连接形式，这类伸出式凸耳结构能在不增大法兰盘整体外径的前提下，拓展安装点位的分布半径，让连接副的抗倾覆力矩能力提升40%以上，尤其适合安装空间局促、同时存在径向交变载荷的装配场景。

　　向外伸出的三个凸耳结构是整个零件的设计核心，每个凸耳上都加工有独立的安装通孔，凸耳与圆盘主体的衔接位置做了大圆角过渡处理，从应力仿真的角度看，这种圆角能把衔接处的应力集中系数从2.7降到1.2以下，避免设备受冲击载荷时凸耳根部出现断裂；凸耳的伸出长度经过严格核算，既保证安装螺栓时有足够的扳手操作空间，又不会因为凸耳过长导致整体结构刚性下降，凸耳的端面与法兰主体端面保持共面，装配时所有安装面能同时贴合对接基准面，不会出现局部翘曲导致的锁紧力不均问题。

　　从安装边界尺寸来看，法兰主体的外径控制在常规气动元件的安装尺寸序列内，能直接和标准规格的气缸、旋转接头端面对接，不需要额外加工转接板；凸耳的外轮廓最大尺寸比法兰外径大出约三分之一，对应的安装孔中心圆直径也同步放大，在同样的螺栓锁紧力下，能提供更大的抗扭力矩，适合传递中小扭矩的旋转运动场景。零件的厚度设计兼顾了刚性与轻量化要求，主体圆盘厚度满足螺栓沉孔的加工深度需求，凸耳部分厚度与主体保持一致，整个零件没有多余的减重槽或者冗余结构，既方便采用整块圆钢铣削加工，也适合开模做压铸批量生产，加工时可以一次装夹完成所有端面、孔位的加工，能有效控制形位公差，保证端面跳动、孔位同轴度符合装配要求。

　　实际装配过程中，这类法兰座不需要复杂的调试步骤，先通过圆盘上的销孔完成与对接轴或者端盖的定位，锁紧圆盘上的固定螺栓后，再通过三个凸耳上的安装孔把整个组件固定到设备机架上，凸耳上的通孔预留了微小的间隙补偿量，能抵消机架加工时的孔位误差，降低现场装配的修配工作量。在长期运行的工况下，这种结构的法兰座比普通平法兰的抗松动能力更强，因为多组安装孔分散了振动带来的载荷冲击，不会出现单个螺栓松动后整个连接副失效的问题，同时凸耳结构形成的通风间隙，也能让设备运行时产生的热量更快散出，避免连接位置因为积热出现密封件老化的问题。
