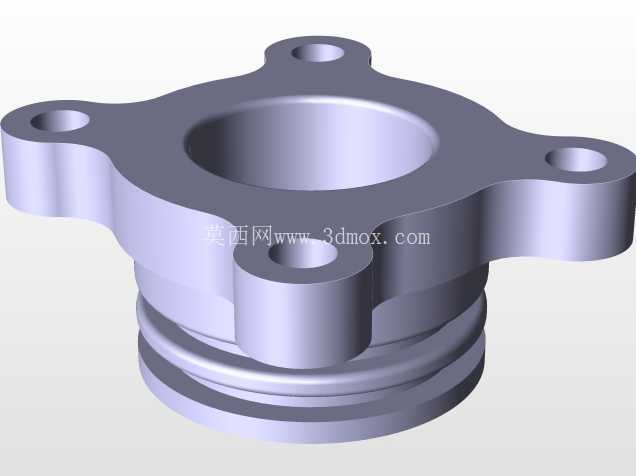

四耳带外螺纹法兰式连接基座结构设计

　　这类带四个安装凸耳的外螺纹法兰基座，在流体输送管路、小型液压支路、气动控制系统里是非常常见的连接过渡件，日常做设备改造、小型动力单元集成的时候经常会碰到类似结构的选型或者测绘建模。从实际使用场景来看，它主要承担两个核心作用：一是实现不同通径管路或者阀体与设备面板之间的刚性连接，二是通过下端的外螺纹结构实现快速旋接装配，配合密封件完成介质通路的密封隔断，避免输送的液压油、压缩空气或者冷却液体出现渗漏。

　　做这个结构的三维建模时，首先要理清安装边界的约束条件：四个均布的安装耳是整个零件的受力承载部位，每个耳上的通孔中心必须严格落在同一分度圆上，孔位的角度公差如果控制不好，现场安装的时候就会出现螺栓穿不进、安装面贴合不严的问题，实际建模时要优先锁定分度圆直径、通孔直径这两个核心安装尺寸，再去做其余结构的延伸。主体的内孔是介质流通的核心通道，内孔的圆柱度、内壁粗糙度直接影响介质流动的阻力，要是内孔有台阶或者偏心，不仅会增大流阻，还可能在长期使用过程中出现介质残留堆积的问题，所以建模时内孔要做成整段连续的圆柱面，避免不必要的结构突变。

　　下端的外螺纹段是和对接部件旋合的部位，建模时要注意螺纹收尾的位置，不能让螺纹延伸到法兰主体的根部，否则装配时螺纹末端会和对接件的端面发生干涉，没法压紧密合面；法兰主体和外螺纹段之间的退刀槽尺寸也要留足，既要方便机加工时的退刀操作，也要避免应力集中在直角过渡位置，不然设备运行过程中受振动、压力冲击的时候，很容易在根部出现疲劳裂纹。四个安装耳和主体连接的位置做了圆弧过渡，这也是从实际受力角度考虑的，直角过渡的话安装螺栓预紧的时候，耳片根部会产生很大的应力集中，长期受交变载荷容易出现断裂，圆弧过渡可以把预紧力均匀分散到主体结构上，提升整体的结构强度。

　　从安装适配的角度来说，这个零件的上端面是密封贴合面，建模时要保证这个端面的平面度，装配的时候这个面会配合密封圈或者密封垫，和对接的设备面板、阀体端面紧密压合，如果端面有翘曲或者凹凸不平，哪怕螺栓预紧力再大，也会出现渗漏问题。四个安装耳的厚度要和选用的螺栓长度匹配，耳片太薄的话螺栓预紧时容易把耳片压变形，太厚的话又会增加不必要的零件重量，占用多余的安装空间。实际选型应用的时候，还要根据管路的工作压力来调整主体的壁厚，低压气动回路里壁厚可以适当做薄，高压液压回路里就要相应增加壁厚，同时调整安装耳的厚度和通孔直径，匹配更高强度等级的安装螺栓，保证连接的可靠性。

　　建模过程中还要考虑机加工的工艺性，整个零件除了螺纹部分，其余结构都可以通过车削加钻削的工艺完成，不需要复杂的铣削工序，四个安装耳的外形如果是规则圆柱凸台的话，车削加工的时候就可以直接成型，不需要额外的铣削工序，能有效降低加工成本；安装孔的位置如果是四等分布置，钻床加工的时候用分度头就可以快速定位，不需要复杂的工装夹具，适合批量生产。另外零件下端外螺纹的公称尺寸要和对接的管路接头、阀件内螺纹尺寸严格匹配，建模时螺纹的牙型、螺距都要符合对应的标准，避免现场装配时出现螺纹旋合不上、密封失效的问题。

　　在实际设备装配场景里，这类零件经常用在小型液压站的阀块安装面、气动系统的支路引出位置、冷却系统的管路对接部位，相比普通的平法兰，这种带外螺纹的结构不需要额外的对接接头，可以直接旋入对应内螺纹的部件上，减少了管路连接的接头数量，也就减少了潜在的渗漏点，同时四个安装耳的结构比两耳结构的连接稳定性更好，受振动的时候不容易出现松动，适合用在有一定振动的设备上。建模的时候还要注意各个倒角的处理，安装孔的两端要做倒角，方便螺栓穿入，内孔和外螺纹的端部也要做倒角，去除加工毛刺，同时方便装配时的导向，避免装配过程中刮伤密封圈或者对接件的螺纹。
