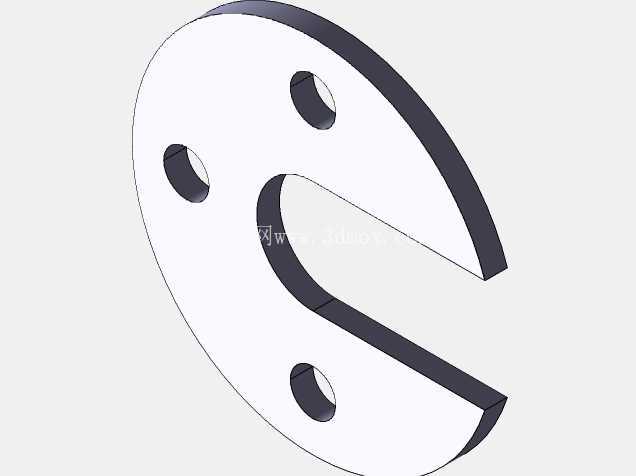

带三孔开口C形机械连接垫片结构

　　这类带三孔的开口C形构件，在机电设备的装配场景里常作为间隔垫片、轴向限位挡片使用，尤其在小型电源类设备的内部走线、元器件固定工位上，能避开贯穿的轴类或线束部件，实现紧凑空间内的连接定位。从结构形态来看，整体为等厚度的弧形板件，开口段的宽度经过尺寸校核，刚好可以卡入对应直径的圆柱构件外侧，不需要完全拆卸周边装配体就能完成安装或拆卸，在设备后期维护换件时能大幅缩减拆装工时。三个通孔沿弧形基体的周向均匀排布，孔位的中心距严格匹配配套安装座的螺柱间距，装配时穿入对应规格的紧固件后，能分散弧形件承受的周向扭力，避免单点固定带来的构件偏转问题。

　　设计这类构件时，首先要确认安装边界的空间约束：弧形外圆的半径不能超出安装槽的内壁范围，否则会和周边的壳体或者相邻元器件产生干涉；内圆弧的半径要比被卡接的圆柱件外径大0.2-0.5mm，既保证卡入时的顺畅度，又不会因为间隙过大出现径向窜动。厚度方向的尺寸需要根据实际承受的压紧力来选定，常规低压电气设备内的这类垫片厚度多在1.5-3mm之间，选用冷轧钢板或者硬质绝缘板材加工时，能承受常规的紧固件锁紧力不会发生形变。开口处的两个端面做了微小的倒角处理，避免卡入圆柱件时刮伤工件表面的镀层或者绝缘层，三个安装孔的孔口也做了沉孔或者去毛刺处理，防止紧固件锁紧时孔口的毛刺翘起影响装配平面的贴合度。

　　在实际应用中，这类构件还可以根据安装场景调整开孔数量和弧形角度，比如在空间更局促的位置，可以减少开孔数量，或者缩小弧形的包角，只要保证固定后的构件不会在振动工况下出现松脱即可。建模过程中需要重点关注弧形轮廓的曲率连续性，以及孔位和弧形基体的位置度公差，避免加工后出现孔位错位无法装配的问题；同时要注意开口处的两个直边和内圆弧的相切过渡，减少应力集中点，提升构件在长期受振工况下的使用寿命。

　　这类零件虽然结构简单，但是在紧凑装配的机电设备里应用十分广泛，小到消费类电子的内部固定，大到工业控制机柜内的元器件限位，都能看到这类开口弧形垫片的身影，其核心的设计逻辑就是在有限的安装空间内，实现可靠的定位连接，同时兼顾拆装维护的便捷性，不需要对周边装配结构做大规模拆解就能完成零件更换，这也是这类开口式固定件相比整环式垫片的核心优势。在尺寸校验环节，除了常规的外形尺寸，还要重点核算开口宽度和被卡接件的尺寸匹配关系，开口宽度过小会导致无法顺利卡入，宽度过大则会导致卡接后存在过大的间隙，设备运行产生振动时会出现异响甚至构件移位；三个安装孔的孔径要比配套紧固件的外径大0.1-0.2mm，预留一定的装配调整余量，抵消安装座本身的加工位置误差，保证装配时紧固件能顺利穿入。
