CATIA版本兼容转换合页线性系统模型

　　在日常机械结构设计与跨版本协作场景中，不同CATIA版本间的文件兼容问题始终是困扰结构工程师的常见痛点，尤其是涉及外购标准件、第三方平台导入模型的装配整合环节，版本不匹配导致的特征丢失、装配约束失效、参数树错乱等问题，往往会占用大量的调试修正时间。本次涉及的转换内容，针对Traceparts平台获取的两类工业常用零件模型完成V5 R18版本的适配导出，一类是100-x-84-mm规格的工业合页，另一类是ad线性系统组件，两类零件均是工业设备柜体、滑动导向机构、防护门结构中的常用基础构件。

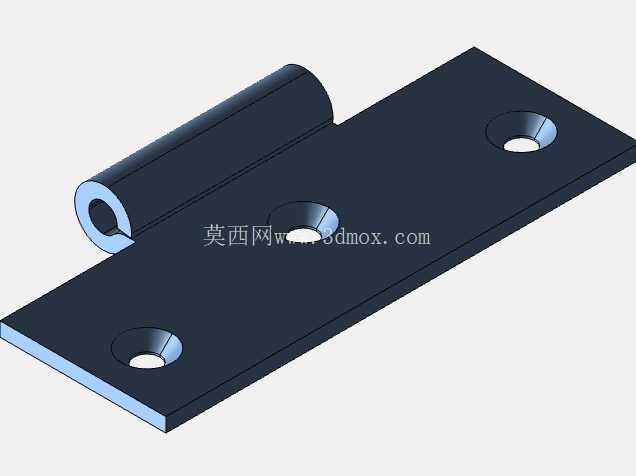

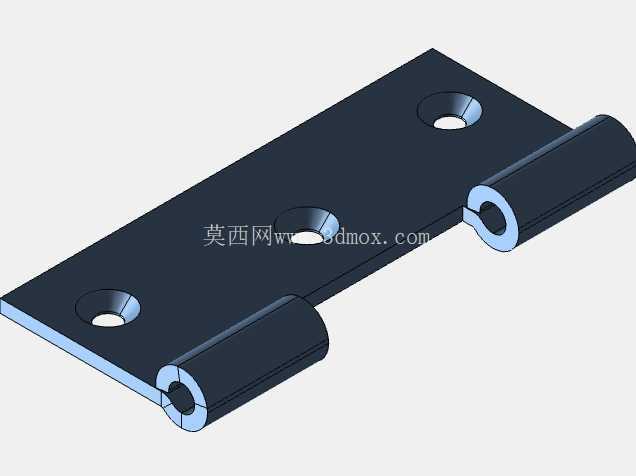

　　从实际工程应用来看，这类工业合页多用于电气控制柜门板、设备防护舱门、小型工装翻盖结构的转动连接，设计时需要重点考量合页页片的贴合平面度、转轴同轴度、安装孔位的位置公差，确保安装后门板转动无卡滞、闭合后缝隙均匀，不会出现因合页形变导致的密封失效或干涉问题。在建模适配过程中，首先需要对导入的原始模型进行特征树梳理，剔除第三方平台模型自带的冗余参数、无效几何元素与多余的建模历史步骤，避免低版本软件打开时出现特征识别失败的问题；针对合页的转轴配合部分，需要保留原有的转动副间隙设计，不能在转换过程中误将间隙实体填充，否则会导致后续装配时运动仿真无法正常运行，合页的安装孔位严格遵循对应安装面的螺栓规格预留通孔尺寸，孔边倒角特征完整保留，避免后续出工程图时缺失工艺标注信息。另一类线性系统组件，多用于小型滑台、检测设备进给机构、抽屉式安装模组的直线导向，这类零件的导向面粗糙度要求、滑轨平行度、滑块安装基准面的平面度是设计核心，在版本转换时需要重点检查导向面的曲面连续性，不能出现因版本兼容问题导致的曲面破面、拼接缝隙，否则后续做有限元受力分析时会出现网格划分失败的问题，同时要保留滑块与滑轨之间的配合间隙参数，确保装配后滑动顺畅无阻滞。

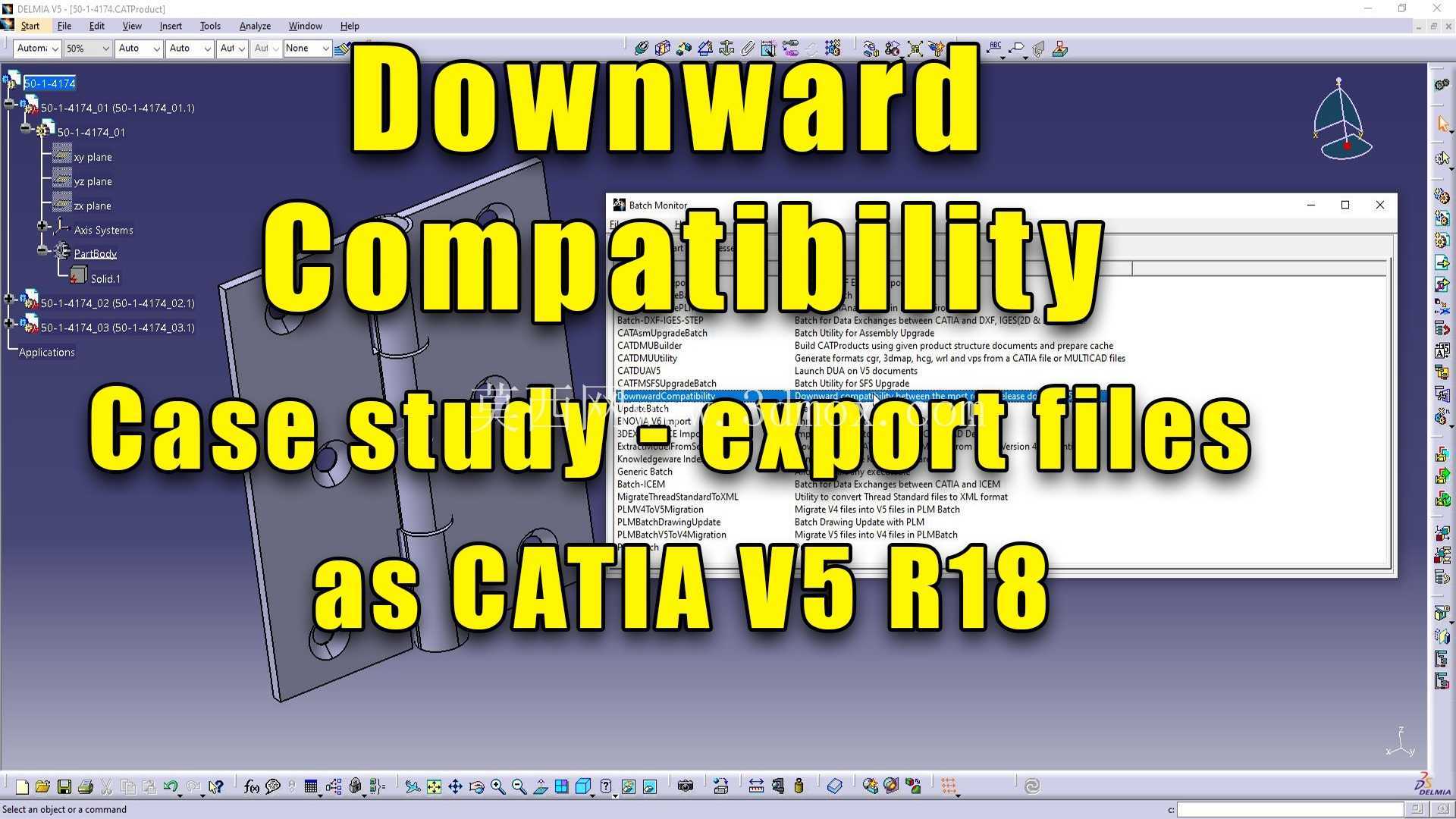

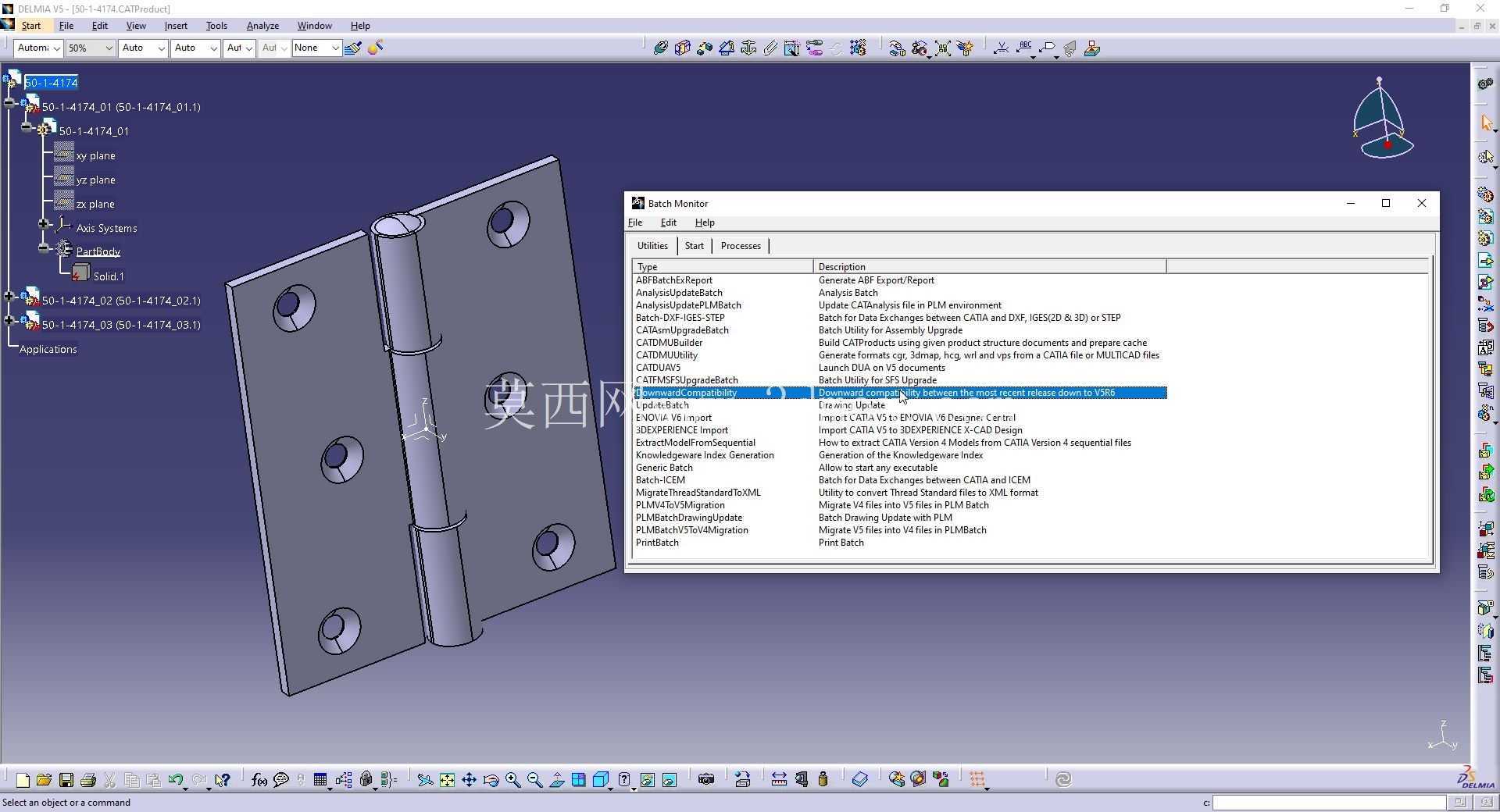

　　在实际项目协作中，很多工厂的加工端、老款设备运维端仍在使用CATIA V5 R18这类稳定的早期版本，过高版本的模型文件无法直接打开，强行通过中间格式转换又会丢失装配约束、参数化特征与零件属性信息，这类针对性的版本适配转换，能够直接打通不同版本软件间的模型传递链路，不需要设计人员重新建模，大幅缩短跨团队协作的模型准备周期。从安装边界来看，100-x-84-mm规格合页的安装孔位间距、页片厚度、转轴直径均适配常规2mm厚钢板柜体的安装需求，不需要额外做安装面的二次加工；线性系统组件的安装基准面宽度、滑块安装孔距，也匹配常规小型滑台的型材安装尺寸，可直接调用到对应设备的总装配体中完成约束配合。

　　转换过程中还对模型的图层做了规范整理，将实体、基准面、草图、装配约束分别归类到对应图层，方便后续设计人员调用时快速隐藏或显示对应元素，不会出现图层混乱导致的操作卡顿问题；同时剔除了模型自带的第三方平台链接、冗余材质渲染信息，仅保留结构设计必需的几何特征与基准元素，降低模型文件的冗余体积，打开与装配操作时的流畅度更高。针对这类外购标准件的版本转换，核心是在保证几何尺寸1:1还原的前提下，尽可能保留对后续设计有用的特征信息，去除所有非必要的附加元素，确保低版本软件打开后模型完整、可编辑、可直接用于装配与工程图导出，不会出现缺面、少特征、约束失效的问题，能够直接支撑从方案设计到加工出图的全流程使用需求。
