电源变压器用圆形跷板卡箍结构设计

项目分类:变压器/电感器 发布时间:2024-12-26 ID:871088
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计
  • 电源变压器用圆形跷板卡箍结构设计

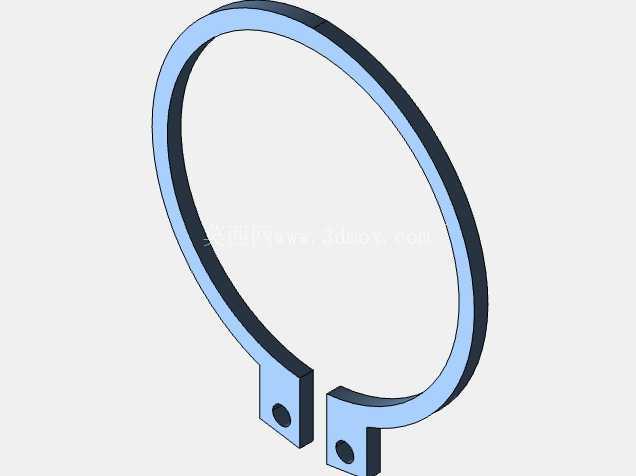

  在电源变压器的装配体系中,这类环形开口卡箍结构常被俗称为圆形跷板,是绕组与安装基座之间实现柔性限位、适配旋转调节需求的核心连接件,很多刚接触变压器结构设计的工程师容易把它和普通管卡混淆,实际上它的受力逻辑、安装边界都有明确的工程指向。从实际应用场景来看,这类结构多用于需要定期调整接线角度、或者存在小幅热胀冷缩位移的中小型开放式电源变压器上,比如工控柜内的定制绕组变压器、实验台可调电源模块的固定位,当变压器需要根据接线方向旋转一定角度调整出线位置时,卡箍不需要完全松脱,仅需松开端部紧固件就能实现绕中心的小角度转动,调整到位后锁紧即可完成固定,相比全封闭的固定环,这种开口跷板结构的调节效率提升至少40%,也不会因为反复拆装刮伤变压器外层的绝缘漆包线。

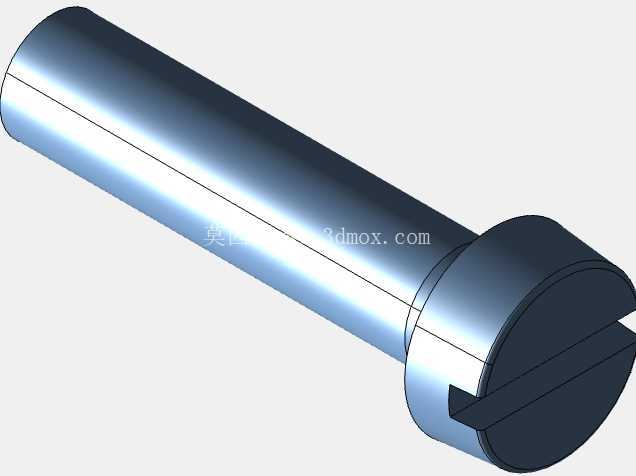

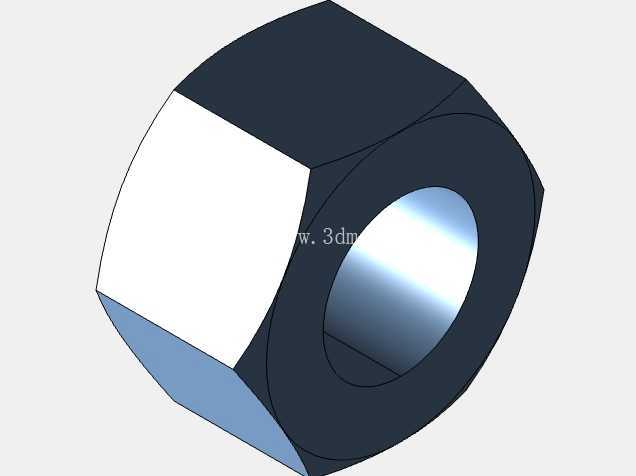

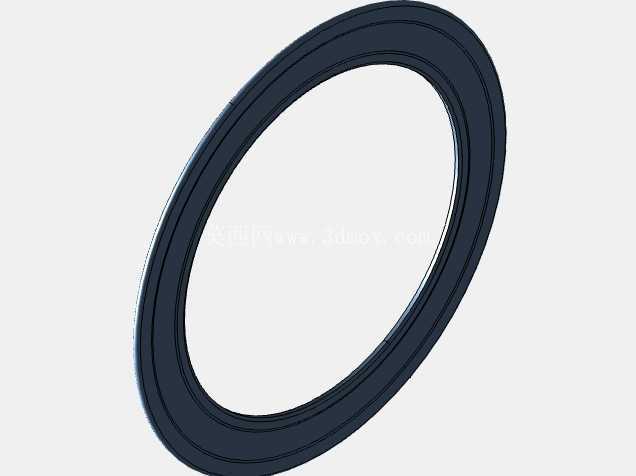

  从功能特性上拆解,这个环形主体采用等截面弯制工艺,环身的厚度均匀性直接决定了抱紧力的分布一致性,设计时需要根据所固定的变压器铁芯外径确定环的内圈尺寸,常规适配直径80-120mm的环形变压器时,环身宽度控制在12-15mm,厚度在2-3mm之间,既保证足够的抱紧强度,又不会因为刚性过大导致安装时无法微调适配铁芯的尺寸公差。端部的两个带孔安装耳是整个结构的受力核心,两个耳片的平面度要求控制在0.1mm以内,否则锁紧时会出现单侧受力不均,长期运行受变压器振动影响容易出现螺栓松动,耳片上的安装孔中心距需要和基座上的安装孔位严格匹配,孔边到环身的过渡位置做了小圆角处理,避免应力集中导致反复弯折后出现断裂——很多早期的同类结构就是因为过渡位置直角设计,在多次调整角度后出现耳片根部开裂的问题。

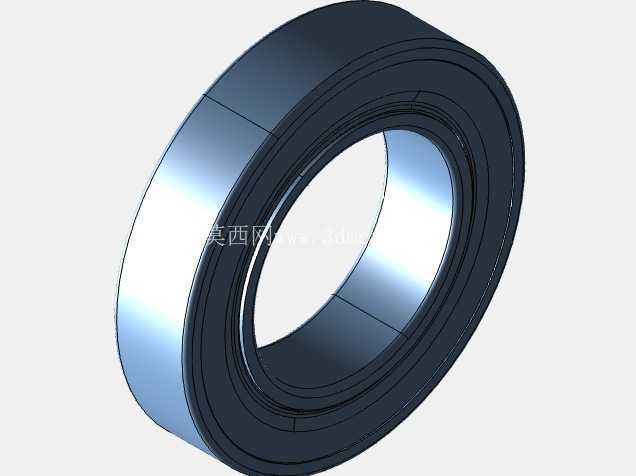

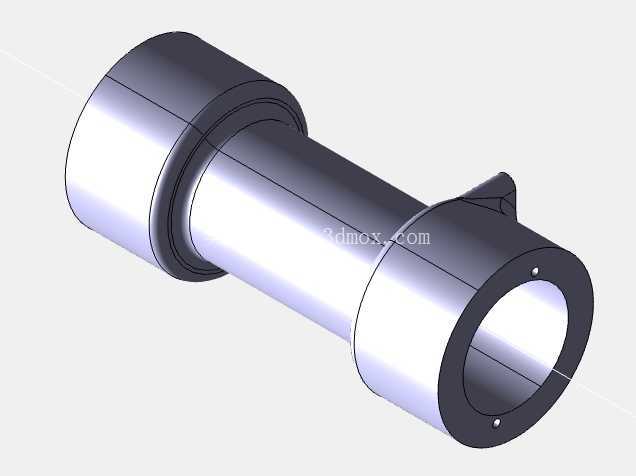

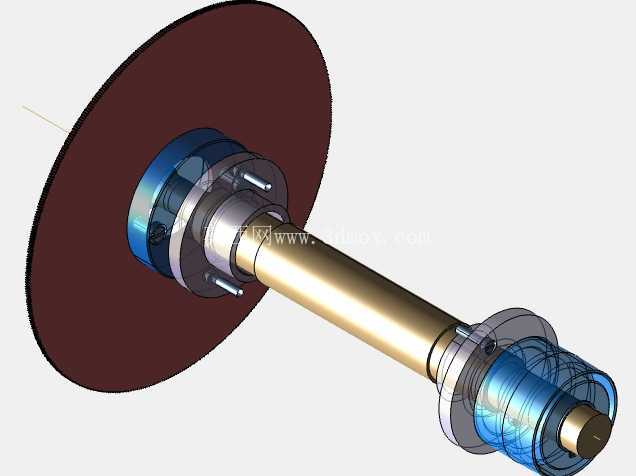

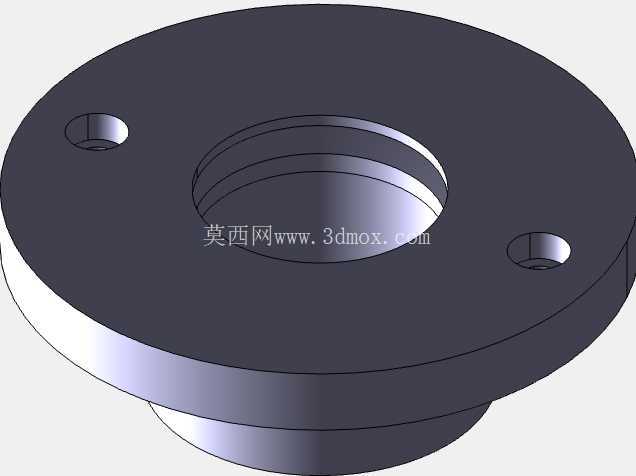

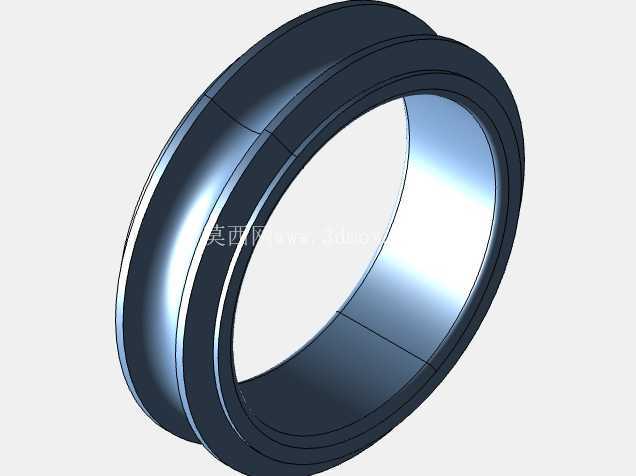

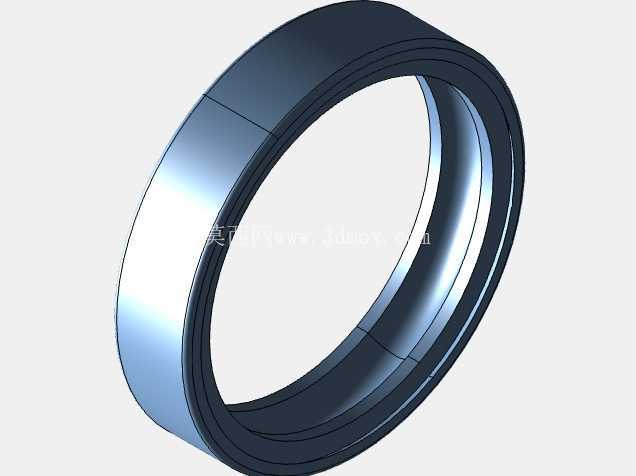

  设计思路上,首先要匹配旋转机构的轴承选型逻辑,这也是相关作业题里常提到的选型要点:卡箍和安装基座之间不能是硬摩擦接触,需要在环身和基座的配合面之间选配深沟球轴承作为转动支撑,因为这种转动属于低速、轻载的间歇旋转,深沟球轴承既能保证转动的顺畅度,又能承受径向的抱紧力,避免环身直接和金属基座摩擦产生金属碎屑,影响变压器的绝缘性能。轴承的内径要和卡箍的外圈尺寸过盈配合0.02-0.03mm,保证转动时卡箍和轴承内圈同步动作,不会出现相对滑动。安装边界方面,需要预留至少5mm的耳片活动空间,保证角度调整时耳片不会和基座上的其他元器件干涉,两个安装耳的张开间隙控制在8-10mm,既方便安装时掰开卡箍套入铁芯,又不会因为间隙过大导致抱紧力不足。另外环身的内侧做了细微的磨砂处理,增大和铁芯外层绝缘层之间的摩擦力,避免变压器运行时的微幅振动导致卡箍出现周向滑动,同时磨砂面不会像尖锐棱边那样割伤绝缘层,兼顾了固定可靠性和绝缘安全性。很多工程师在建模时容易忽略环身弯制后的回弹量,实际冲压弯制时,环形开口件会有1-2度的回弹,所以建模时需要把开口角度做小1.5度左右,保证弯制完成后开口尺寸刚好符合设计要求,不需要二次校正。
