CATIA练习用异形多孔连接垫板结构设计

　　这款异形多孔连接垫板属于机械结构设计练习中的典型对称类安装连接件，日常在自动化生产线的工位治具、小型工装夹具的层板连接、轻型承载支架的端面固定场景中十分常见，主要作用是在两个平行安装面之间传递载荷、分散安装点的应力集中，同时通过自身的异形轮廓规避周边运动部件的运动干涉，避免安装后与相邻的管线、运动杆件发生剐蹭。从实际使用场景来看，这类零件常出现在电子制造设备的送料模组固定、小型检测设备的载台支撑、教学实训类机械拆装教具的结构搭建中，因为这类场景往往安装空间紧凑，周边管线、运动部件排布密集，常规的方形、圆形法兰垫板要么无法避开周边干涉区域，要么会额外占用不必要的安装空间，这类异形轮廓的垫板刚好能适配紧凑空间的安装需求。

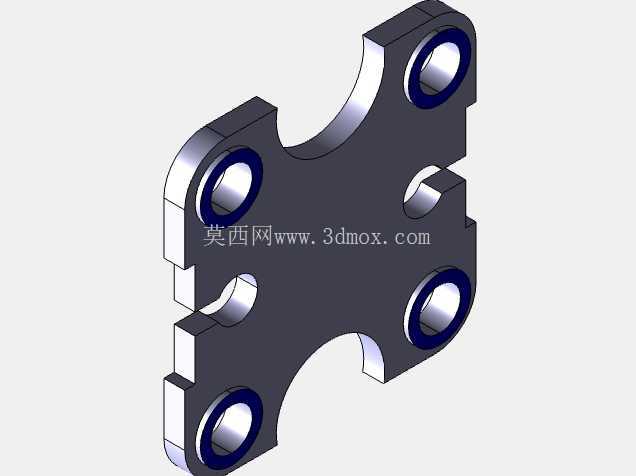

　　从功能特性上看，零件整体采用中心对称结构设计，四个角位设置带沉台的安装通孔，沉台深度刚好可以容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出零件表面，避免突出部分剐蹭周边工件或者操作人员；四个安装孔的位置度公差控制在0.02mm范围内，保证安装时四个固定点可以同时对位，不会出现个别孔位错边导致螺钉强行锁紧产生内应力的问题。零件两侧设置内凹的圆弧避让槽，槽的弧度与相邻安装的圆柱杆件外径匹配，安装后垫板可以贴靠在圆柱杆件侧面，不需要额外预留杆件的避让空间，进一步压缩整体安装占用的空间尺寸。零件上下两个侧边设置半圆缺口，主要作用是作为装配对位的标记，同时也可以作为走线槽位，让直径较细的传感器信号线从缺口处穿过，避免走线被夹在两个安装面之间压损绝缘层。

　　设计过程中首先确定四个安装孔的中心距，这个尺寸需要匹配所连接的两个部件的预装孔位，先以零件中心为原点建立坐标系，绘制单个象限的轮廓草图，包含一个安装沉孔、单侧圆弧避让槽、半个侧边对位缺口，之后通过镜像命令完成整个零件的轮廓绘制，这种对称建模的方式可以保证四个安装孔的位置度完全一致，避免逐个绘制产生的尺寸误差。建模时需要注意沉孔的深度与零件整体厚度的比例，这类垫板的厚度一般为安装孔直径的0.8倍左右，保证螺钉锁紧后垫板有足够的刚性不会发生翘曲，同时沉孔底部保留的壁厚不小于2mm，避免锁紧螺钉时沉孔处被压裂。零件的所有外边缘都做了0.5mm的倒角处理，去除加工产生的锐边毛刺，避免安装时划伤操作人员，同时也减少应力集中点，提升零件的抗疲劳强度。

　　从安装边界来看，零件的最大外轮廓尺寸控制在100mm×80mm范围内，厚度为6mm，四个安装孔的直径为5.5mm，可以适配M5的内六角安装螺钉，沉孔直径为10mm，深度为3mm，刚好容纳M5×12规格内六角螺钉的头部。安装时两个配合面的平面度需要控制在0.05mm以内，避免安装后垫板存在悬空区域，锁紧螺钉后产生变形。两侧圆弧避让槽的半径为15mm，可以适配直径30mm以内的圆柱杆件的贴靠安装，侧边半圆缺口的半径为3mm，可以容纳直径6mm以内的信号线穿过。零件的材质一般选用6061铝合金，表面做阳极氧化处理，既保证足够的结构强度，又能控制整体重量，在轻型承载场景下不会产生明显的形变，如果用于有防腐需求的场景，也可以更换为304不锈钢材质，只需要调整沉孔加工的切削参数即可，整体建模逻辑不需要改动。这类对称结构的零件建模练习，核心是掌握草图约束、镜像特征、沉孔特征的规范使用，避免建模过程中出现过约束或者特征关联错误，保证后续修改尺寸时整个模型可以同步更新，不会出现特征报错的问题，这也是复杂零件设计中最基础也最核心的技能点，在后续设计各类安装法兰、连接支架类零件时都可以复用这套建模逻辑。
