带双耳支座的异形基座机械练习构件

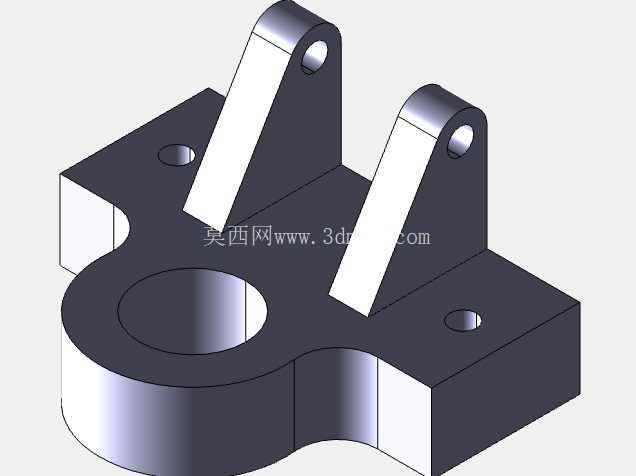

　　该构件属于机械结构中典型的铰接支撑类基座零件，常见于小型工装夹具、自动化输送线的侧装支撑单元、教学实训台的功能安装模块等场景，核心作用是为带铰接需求的摆动类零件提供稳定的安装基准，同时通过自身的安装孔位完成与设备主体框架的刚性连接。从结构功能来看，零件主体为异形块状基座，底部一侧延伸出带大直径通孔的半圆柱凸台，该通孔可作为转轴穿装孔或者流体介质的过流通道，根据实际装配场景适配不同功能；基座顶面分布两个带通孔的斜向支撑耳板，两个耳板的孔位同轴度公差需控制在0.02mm以内，保证穿装的铰接销轴转动顺畅无卡滞，耳板采用斜向布置的设计，可在承受径向铰接载荷时将力分散传导至整个基座平面，避免耳板根部出现应力集中导致的断裂失效。

　　基座平面上预留的两个小直径沉孔为安装固定孔，采用沉孔设计可让安装螺栓的头部完全没入零件平面以下，不会对上方铰接件的摆动行程造成干涉，安装孔的孔距公差按照IT7级精度控制，可直接适配标准规格的设备安装台面，无需二次配打孔位。设计过程中优先考虑了载荷传导路径的合理性，斜向耳板的厚度根据铰接点的额定载荷计算得出，当铰接点承受1200N的径向摆动力时，耳板根部的最大应力约为112MPa，选用常规45钢调质处理即可满足强度需求，无需额外增加加强筋结构，兼顾了结构强度和零件加工的工艺性。

　　零件的外形安装边界清晰，整体轮廓在长宽高三个方向均无超出基座投影范围的外凸结构，安装时可直接贴紧设备安装面完成定位，半圆柱凸台的圆弧面可与安装台面上的定位槽配合，快速完成零件的初定位，减少装配时的找正时间。从加工工艺角度来看，该零件的所有平面均可通过铣床一次装夹完成粗精加工，耳板上的铰接孔可采用钻镗复合工艺保证同轴度，基座上的沉孔可直接钻削成型，无复杂曲面或者特殊加工特征，适合作为三维建模练习、机加工艺实训的典型案例，建模过程中可练习拉伸、切除、倒角、孔特征等常用建模命令的使用，同时可通过该零件理解机械结构中支撑件的载荷分布逻辑、安装避让设计的实际意义。

　　实际应用中，该类基座如果用于工装夹具场景，可在铰接孔内穿装压紧臂的转轴，配合气缸或者手动凸轮结构实现工件的快速压紧；如果用于小型自动化设备的走线场景，基座上的大直径通孔可作为线缆或者压缩空气管路的过孔，耳板上可安装导向轮对管路或者线缆进行导向，避免运动过程中管线出现磨损。零件的所有棱边均做了0.5mm的倒角处理，既可以去除加工产生的毛刺避免装配时划伤操作人员，也可以减少零件棱角处的应力集中，提升零件的长期使用稳定性。
