三角铰接式三耳连接支架结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:871090
  • 三角铰接式三耳连接支架结构设计

  这类三角铰接三耳连接构件,在轻工输送线、小型工装夹具、非标自动化设备的连杆传动系统里应用十分普遍,核心作用是在三个铰接点位之间传递往复摆动力,同时依托三角构型的结构特性抵消侧向载荷带来的形变,相比单臂直连的连杆件,它的抗扭刚度能提升40%以上,不会在高频往复摆动中出现臂身弯折的问题。

  从实际使用场景来看,这类构件常出现在包装设备的取料摆臂机构、小型冲压设备的送料连杆组、自动化仓储的拨料摆杆组件里,三个带通孔的铰接耳分别对应动力输入端、执行端和固定支撑端:其中一个耳位通过销轴连接驱动曲柄,将电机的旋转运动转化为摆臂的往复摆动,第二个耳位连接执行端的拨爪或者吸嘴安装座,第三个耳位则铰接在设备的固定机架上,作为整个摆动动作的旋转支点,三个点位的相对位置直接决定了摆动行程的大小和传力的角度。

  设计这类构件的时候,首先要敲定的是三个铰接孔的中心距,这几个尺寸直接和设备的动作行程绑定——如果是用在送料行程50mm的小型包装机上,三个孔的中心距通常会控制在60mm到80mm之间,孔位之间的夹角保持在30度到45度区间,避免传动过程中出现死点;如果是用在载荷更大的工装夹具压紧机构上,中心距会适当放大到100mm以上,同时增加耳位的厚度来提升销轴连接的抗剪切能力。

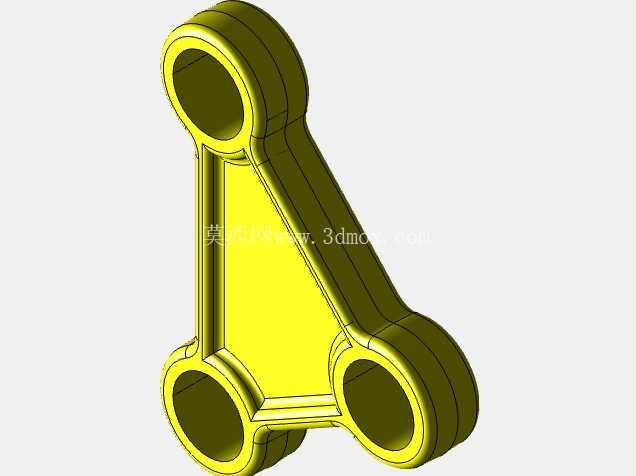

  结构细节上,三个铰接耳都做了等厚的凸台设计,凸台的厚度比中间的三角连接腹板厚出2到3mm,一方面是为了增加销轴和孔壁的接触面积,降低单位面积的压强,减少长期摆动带来的孔壁磨损,另一方面也能在安装的时候给相邻的连杆件留出避让间隙,不会出现臂身和相邻构件运动干涉的问题。中间的三角腹板没有做多余的减重挖槽,这是考虑到这类构件通常承受的是交变载荷,如果在腹板上开减重孔,很容易在孔边出现应力集中,长期往复受力后萌生疲劳裂纹,对于这种尺寸不大的小型连接件来说,实心腹板带来的重量增加完全在可接受范围内,反而能大幅提升构件的使用寿命。

  安装边界方面,三个铰接孔的孔径要和配套的销轴做基孔制间隙配合,间隙控制在0.02mm到0.05mm之间,既要保证销轴能顺利穿入,又不能间隙过大导致摆动过程中出现窜动异响;耳位的外侧端面要和安装后的连杆端面保留0.1mm左右的间隙,避免运动过程中出现摩擦卡滞。构件的整体外轮廓要做R3到R5的圆角过渡,尤其是耳位和腹板连接的位置,不能留直角锐边,直角位置的应力集中系数能达到2.5以上,很容易在受冲击载荷的时候出现断裂,倒圆角之后能把应力集中系数降到1.2以下,大幅提升构件的抗冲击能力。

  实际选型替换的时候,要先核对三个铰接孔的中心距是否和原有机构的行程匹配,再确认耳位的厚度是否能适配现有连杆的安装宽度,最后还要检查构件的摆角范围——当驱动曲柄旋转到极限位置时,构件的臂身不能和周边的设备机架、其他传动构件发生碰撞,必要的时候可以微调腹板的侧边轮廓,切去多余的材料来留出运动避让空间。这类构件通常采用45号钢加工后做发黑处理,有防腐需求的场景也可以用304不锈钢加工,铰接孔内如果是高频摆动的使用场景,还可以压入铜套来提升耐磨性能,减少后期维护的更换频率。
