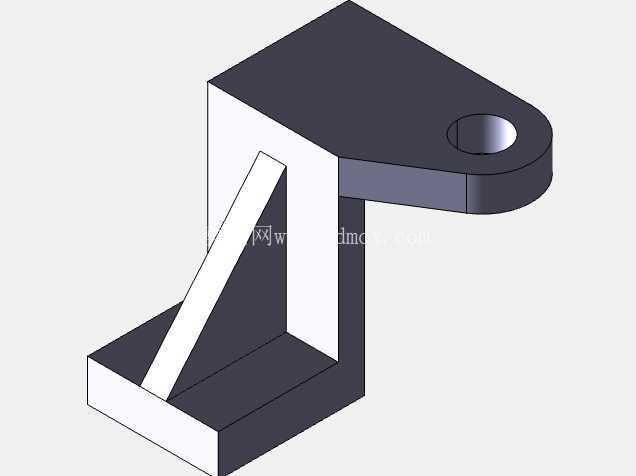

带肋L型铰接支撑座结构设计

　　这类带斜向加强筋的L型铰接支撑结构，在轻工输送线侧边挡料机构、小型工装夹具的定位支撑模块、非标自动化设备的悬臂安装基座中应用十分广泛，日常设备运维和新机型开发过程中，这类零件的建模练习能帮设计人员快速掌握支座类零件的受力逻辑与建模规范。从实际使用场景来看，该零件底部为平直安装基面，加工时需要保证底面平面度控制在0.05mm以内，避免安装后出现翘曲导致上部铰接孔同轴度超差，安装基面预留的螺栓过孔区域需要做沉头处理，保证内六角螺栓安装后头部不突出基面，不会和安装面之间产生间隙。

　　上部的悬臂端设置有同轴铰接通孔，孔内壁需要做精镗处理，表面粗糙度达到Ra1.6即可满足与铰接销轴、自润滑衬套的配合要求，孔的两端需要做0.5mm的倒角，去除加工毛刺同时方便销轴装配时的导入，避免装配过程中刮伤衬套内壁。斜向加强筋的设置是该结构的核心设计点，筋板连接底部安装座的上平面与上部悬臂的下平面，筋板厚度根据整体承重需求设定，通常取主体壁厚的0.8-1倍，既可以避免筋板过厚导致注塑或铸造过程中出现缩孔缺陷，也能有效抵消悬臂端承受径向载荷时产生的弯曲应力，减少悬臂根部的应力集中，实际受力测试中，增加该斜筋后，悬臂端的最大变形量可降低60%以上，能大幅提升支座的整体承重能力。

　　建模过程中需要优先确定安装基准，以底部安装面为第一基准，先拉伸生成L型的主体基座结构，再绘制斜筋的草图轮廓，注意筋板与主体连接的位置需要做R2-R3的圆角过渡，避免直角连接处产生应力集中，尤其是在承受交变载荷的使用场景下，圆角过渡能有效延长零件的疲劳寿命。上部铰接孔的位置需要严格控制与安装基面的垂直距离、与安装座竖直立面的水平距离，这两个尺寸直接决定了铰接点的安装位置精度，会影响后续连杆、摆臂等配套零件的运动轨迹，尺寸公差通常按照GB/T 1800.2的IT8级控制即可满足普通工装和输送设备的使用要求。零件的所有外露棱边都需要做0.2mm的倒钝处理，避免安装调试过程中划伤操作人员，同时也能提升零件的外观质感。

　　在实际选型应用中，若用于有腐蚀环境的工况，可选用304不锈钢材质加工，表面做钝化处理；普通工况下选用Q235钢板焊接后整体去应力，再做喷塑处理即可满足使用需求，若用于小批量轻量化场景，也可选用铝合金6061材质加工，表面做阳极氧化处理提升耐磨性能。需要注意的是，斜筋的倾斜角度并非固定值，需要根据实际安装空间调整，在保证不与周边运动零件产生干涉的前提下，尽量让筋板的受力方向与悬臂端的主载荷方向保持一致，最大化筋板的承重加强效果，同时筋板的高度不要超过悬臂的下平面，避免影响上部铰接部件的转动空间。安装时底部需要搭配平垫与弹垫，防止设备运行过程中螺栓松动，铰接孔内装配衬套时需要涂抹少量润滑脂，减少销轴转动时的磨损，延长零件的整体使用寿命。这类支座类零件看似结构简单，但每一处结构设计都对应实际使用中的受力、装配、运维需求，建模过程中不能只追求外形相似，需要结合实际工况考虑每一个细节的工艺性与实用性，才能做出符合生产要求的三维模型。
