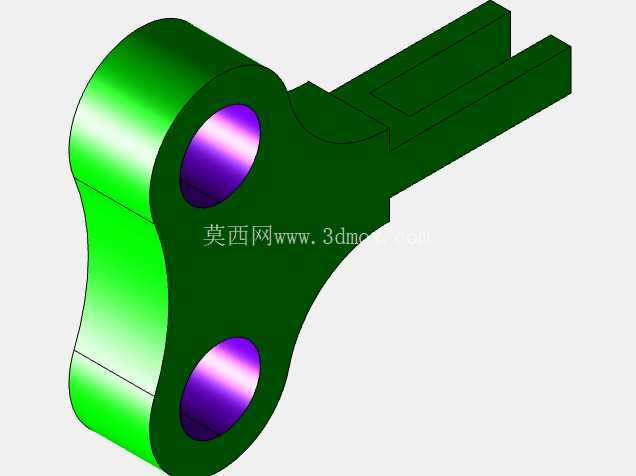

双孔叉型连接关键承载结构件

　　该结构件属于机械传动系统中的铰接承载类零件，主要应用于需要实现往复摆动传动、载荷传递的工况场景，常见于轻工自动化设备的连杆传动单元、小型工程机械的操作机构、专用设备的执行端连接部位，承担着连接主动动作部件与从动执行部件、传递交变载荷、限定摆动自由度的核心作用。从结构功能来看，零件一端采用双同轴孔设计，两个通孔的孔径公差、同轴度、孔壁表面粗糙度均按照铰接副的配合要求设计，可适配标准圆柱销或者铰接轴的装配，装配后能够绕销轴实现固定角度范围内的往复摆动，孔端边缘设计有微小的倒角结构，既能够在装配过程中起到导向作用，避免销轴压装时刮伤孔壁镀层或者基体材料，也能够减少装配后应力集中的问题，提升交变载荷下的零件疲劳寿命。

　　零件另一端采用叉型开口结构，开口的槽宽尺寸按照与之配合的连杆端部厚度设计，槽的两个侧面平行度公差控制在合理范围内，保证装配后连接部位无多余窜动，同时槽底设置有定位贴合面，能够在装配时与配合件的端面紧密贴合，保证传力过程中接触面受力均匀，避免局部应力过大导致的零件变形。设计过程中，首先根据整套传动机构的载荷计算结果确定零件的基体厚度，两个铰接孔的中心距尺寸严格匹配传动机构的运动行程要求，避免因中心距偏差导致传动卡滞或者行程不足的问题；零件的外轮廓采用平滑圆弧过渡设计，一方面是为了减少零件运动过程中与周边其他部件的干涉风险，另一方面也能够优化零件的应力分布，避免直角位置出现应力集中导致的断裂风险。

　　从安装边界来看，零件装配时，双孔端通过销轴与固定支座铰接，叉型端通过销轴与动作连杆连接，整体摆动过程中，零件的外轮廓最大回转半径经过校核，不会与周边的机架、护罩等部件发生运动干涉，两个铰接孔的孔径尺寸适配常用的标准销轴规格，无需定制特殊连接件即可完成装配，降低了整机的装配与维护成本。零件的基体材质可根据实际载荷工况选择，中等载荷场景下可选用45号钢经调质处理，孔壁位置做高频淬火提升耐磨性能，轻载场景下也可选用高强度铝合金材质做阳极氧化处理，降低整体机构的运动惯量。

　　在实际建模过程中，该零件的建模逻辑遵循从基体轮廓到局部特征的顺序，首先绘制零件的主视截面轮廓，通过拉伸命令生成基体实体，之后依次完成两个铰接孔的切除、叉型开口槽的切除、边缘倒角与圆角的添加，建模过程中所有特征均采用全参数化设计，后续若需要调整孔中心距、槽宽、孔径等参数，仅需修改对应草图尺寸即可快速完成模型更新，适配不同参数的同系列传动机构设计需求。需要注意的是，该零件在装配时，两个铰接孔的轴线需要保持平行，否则会导致传动过程中出现别劲、磨损加剧的问题，因此零件加工过程中两个孔的轴线平行度公差需要严格控制，叉型槽的对称度也需要与双孔的对称中心保持一致，保证装配后受力均匀。
