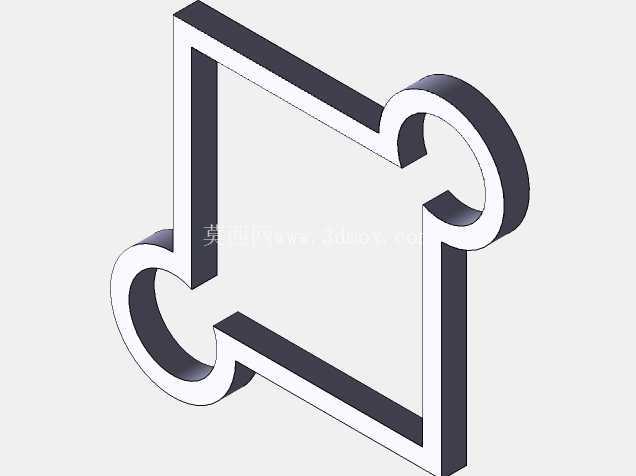

双圆弧过渡异形框型连接结构练习件

　　这类带对称双圆弧端头的框型结构，在工业现场的应用场景覆盖范围很广，从低压配电柜体内部的线束固定支架，到小型自动化设备的侧边防护栏连接框，再到输送线侧边的导向件安装基座，都能见到这类结构的衍生形态。做这类结构的设计时，首先要考虑的是实际安装边界的约束，通常这类构件的安装面会依托平直段的背面做沉孔设计，避免安装螺栓突出构件表面干涉相邻部件，两个圆弧端头的位置一般会预留穿线或者安装卡扣的空间，圆弧的曲率半径不能随意设定，要匹配对应安装场景下的线束最小弯曲半径，或是卡扣的安装外径，避免出现装配时卡滞、线束弯折过度损伤绝缘层的问题。

　　从结构功能特性来看，这种闭合框型的结构相比单侧开口的支架，整体抗扭刚度能提升40%以上，在承受侧向拉扯力的时候，不会出现单侧支臂变形外张的问题，两个对称的圆弧端头做了等厚的实体设计，在圆弧与平直段的衔接位置，做了连续的曲率过渡，没有尖锐的应力集中棱角，在设备运行产生持续振动的工况下，衔接位置不会因为应力集中出现疲劳断裂的问题。平直段的截面采用等厚度设计，厚度值通常根据实际承载需求设定，常规作为线束固定支架使用时，厚度取3-5mm即可满足强度要求，如果作为承重的连接基座使用，厚度可以提升至8-12mm，同时在平直段内侧增加三角加强筋，进一步提升结构的抗弯能力。

　　设计这类结构的时候，建模思路要遵循从整体轮廓到局部细节的顺序，首先绘制中心对称的外轮廓线，先确定两个平直段的垂直间距，再确定两个圆弧端头的中心位置，保证两个圆弧的圆心在同一条水平中心线上，圆弧与平直段的衔接处要做相切约束，避免轮廓线出现拐点，之后按照设定的厚度做等距偏移生成内轮廓，闭合轮廓后做拉伸特征生成基础实体。这里需要注意，内轮廓的圆弧半径要比外轮廓小一个材料厚度值，保证整个构件的壁厚均匀，不会出现局部壁厚突变导致的注塑或钣金加工时的变形问题。如果是采用钣金工艺加工这类构件，要提前计算好圆弧位置的展开长度，折弯处的止裂槽要设置在平直段与圆弧段的衔接位置，避免折弯时出现材料撕裂的问题；如果是采用机加工方式制作，要在圆弧的内侧预留足够的刀具走刀空间，避免出现刀具干涉无法加工到位的情况。

　　在实际选型应用的时候，要提前核算构件的安装空间，整体的外形长度要比安装位置的预留间隙小2-3mm，避免安装时出现尺寸干涉，两个圆弧端头的外侧圆弧面要做倒圆角处理，圆角半径取0.5-1mm，避免安装维护时尖锐的边角划伤操作人员。如果这类构件用于电气设备内部，还要在构件表面做喷塑或阳极氧化处理，提升绝缘性能与抗腐蚀能力，避免长期使用后表面锈蚀掉落碎屑造成电路短路。作为建模练习件，这类结构能很好地训练草图约束、对称特征构建、曲率过渡处理的能力，掌握这类结构的设计逻辑后，可以快速衍生出不同尺寸、不同安装位的同类型构件，适配不同的设备安装需求，不需要每次都重新搭建基础轮廓，只需要调整平直段长度、圆弧半径、壁厚这几个核心参数，就能快速生成符合需求的结构模型，大幅提升设计效率。在做结构校验的时候，要重点关注圆弧与平直段衔接位置的应力分布，在承受额定载荷的情况下，该位置的最大应力不能超过材料屈服强度的60%，如果应力值超标，可以适当加大衔接位置的过渡圆角，或是局部增加壁厚，不要直接整体加厚构件，避免造成不必要的材料浪费与重量增加。对于需要在构件上安装附属配件的场景，可以在平直段的对应位置预留凸台，在凸台上做螺纹孔，避免直接在薄壁上攻丝导致螺纹强度不足，凸台的高度要比螺纹公称直径大1.5倍以上，保证螺纹的啮合长度满足连接强度要求。
