反演式曲柄滑块传动机构三维设计

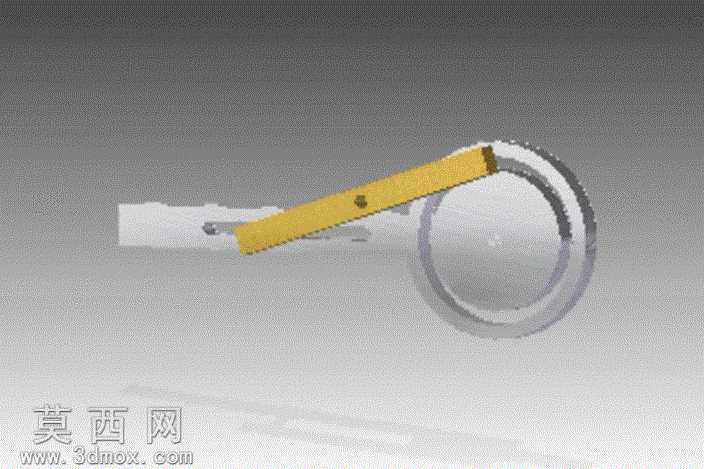

本作品为反演构型的曲柄滑块传动机构三维模型，建模过程依托主流三维CAD软件完成，全程采用参数化草图驱动与特征建模结合的方式搭建整体结构。首先针对机构的核心运动构件进行尺寸定义，曲柄部分采用环形轮体搭配偏心连接轴的结构设计，建模时先绘制轮体的回转截面草图，通过回转特征生成带同轴安装孔的轮体基体，再对偏心连接位进行凸台拉伸与倒角处理，保证曲柄转动时的动平衡性能；连杆构件采用长条形板状结构，建模时先绘制连杆的纵向截面轮廓，通过拉伸生成实体后，对两端的铰接孔位进行精确的孔特征切削，同时对连杆棱边做圆角过渡处理，避免应力集中问题；滑块部分采用导向块式结构，建模时匹配连杆的铰接尺寸与预设的运动导轨间隙，通过拉伸、切除特征完成滑块基体与铰接位的制作，保证滑块沿直线方向运动时的顺畅性。材质渲染阶段，针对不同构件的功能属性匹配对应材质效果，曲柄轮体赋予金属银灰色磨砂材质，模拟钢制构件的哑光金属质感，连杆构件赋予暖黄色工程金属材质，区分不同运动构件的视觉层次，滑块与固定基座部分赋予浅灰色硬质合金材质，还原机械构件的真实材质观感，同时对铰接配合面做轻微的光泽度调整，突出配合位置的结构细节。结构设计上采用反演式的运动逻辑，区别于常规曲柄滑块机构以曲柄为主动件的传动形式，本机构可实现运动路径的反向传递，建模过程中对所有铰接位置预留了合理的装配间隙，通过软件的装配配合功能完成各构件的约束定义，分别添加铰接副的回转配合、滑块与基座的直线移动配合，完成整体机构的虚拟装配后可直接进行运动仿真，验证反演运动过程中各构件的运动轨迹无干涉，运动行程符合设计预期。设计思路围绕经典曲柄滑块机构的运动特性进行反向构型优化，参考开源机械模型库的成熟设计逻辑，在保证机构运动可靠性的前提下简化了非必要的辅助结构，让核心的反演运动逻辑得到直观呈现，整体模型结构完整，各构件的几何特征清晰，既可以作为机械原理教学的演示案例，也可作为相关传动设备设计的参考构型，模型导出的通用格式可适配多数三维软件打开编辑，方便后续根据实际应用场景调整构件尺寸与安装结构。
