TSOT-23-8L-12R封装集成电路三维建模作品

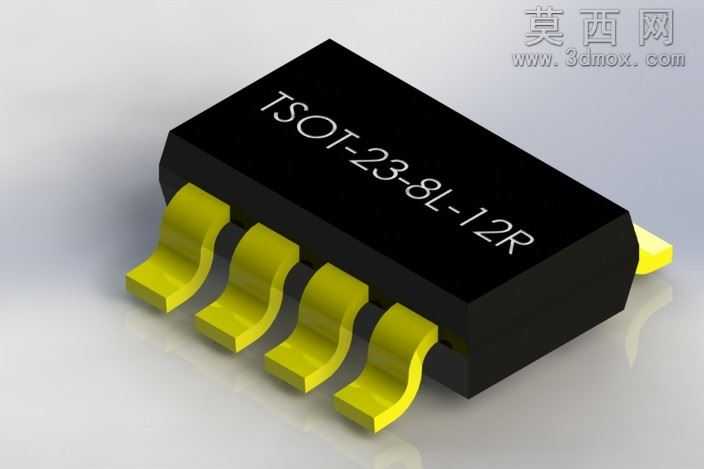

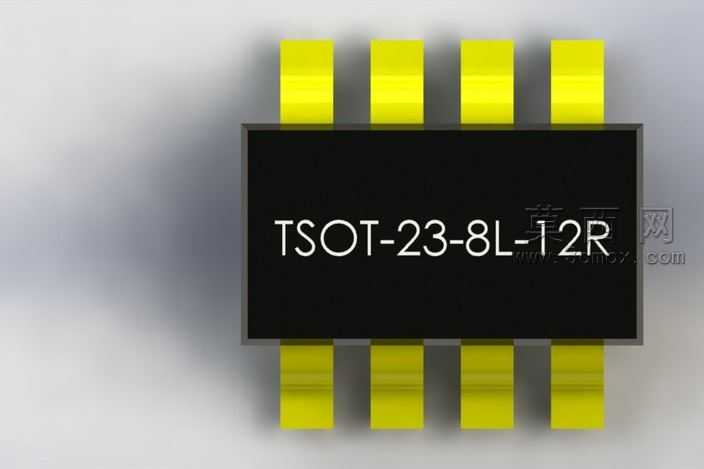

本作品为TSOT-23-8L-12R封装形式的集成电路三维建模成果，建模过程围绕贴片式集成电路的真实物理结构展开，首先依据该封装的官方尺寸规范搭建基础轮廓，精准把控封装本体的长宽高比例、引脚的排布间距与伸出长度，确保整体外形与实物尺寸误差控制在建模允许的合理范围内。建模阶段优先还原封装本体的方正塑封结构，对塑封体的边角做符合工业生产实际的微小圆角处理，避免生硬直角带来的失真感；引脚部分采用弯弧式鸥翼造型设计，逐一对每根引脚的弯折弧度、贴合焊盘的平直段长度、引脚厚度进行精细化调整，还原贴片元件引脚的成型工艺特征，保证八根引脚的排布均匀对称，相邻引脚的间距完全符合TSOT封装的行业标准。材质渲染环节，针对塑封本体采用哑光黑色硬质塑料材质，调整材质的粗糙度与反光度，还原环氧塑封料的半哑光质感，表面印制的型号标识采用丝印白色油墨材质，模拟真实芯片表面的丝印字符效果，字符的字号、排布位置与实物保持一致；引脚部分采用亮黄色镀金铜材材质，调整金属材质的反射参数与高光效果，还原镀金引脚的金属光泽，同时在引脚弯折处添加细微的光影过渡，体现金属冲压成型的质感。结构设计上完整还原该封装的内部占位空间与外部装配特征，塑封本体与引脚的衔接处做自然的过渡处理，模拟塑封料包裹引脚内端的实际结构，没有出现结构穿模、衔接生硬的问题。渲染阶段采用柔和的影棚布光方式，主光源从斜上方投射，勾勒出塑封体的轮廓与引脚的立体形态，辅助光源补全暗部细节，避免阴影过重遮挡结构特征，背景采用浅灰色渐变背景，突出模型本身的结构细节，整体渲染效果贴近实物拍摄的视觉感受，可用于电子装配仿真、PCB布局演示、产品宣传展示等多个场景，建模过程中对每一处细节的把控都围绕工业实物的真实特征展开，确保模型既具备精准的尺寸参考价值，又拥有逼真的视觉呈现效果。
