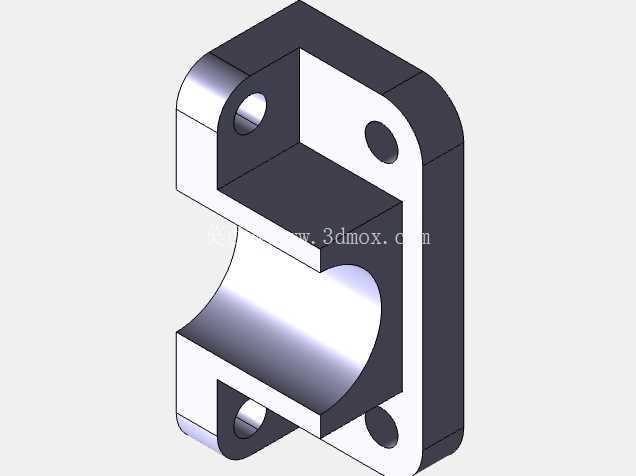

C型带半圆槽安装固定支座结构设计

　　做这个结构的三维设计时，首先要明确的是安装边界约束：支座的背部是完整的安装贴合面，需要和设备的安装基准面完全贴合，所以建模时这个面的平面度公差要控制在合理范围，四个安装孔分别布置在支座上下两个伸出耳板上，孔位的同轴度、孔中心到安装面的距离尺寸直接决定了装配时能不能顺利穿入固定螺栓，不会出现别劲的情况。设计过程中，中间的半圆承托槽是核心功能尺寸，槽的直径要和被支撑的圆柱件外径匹配，槽的深度要保证圆柱件装入后不会出现径向窜动，同时槽的内壁要做光滑过渡，避免锐边划伤被支撑零件的表面，尤其是当被支撑件是光轴、导杆这类需要相对滑动或者转动的零件时，槽面的粗糙度还要做相应要求。在工业自动化生产线、小型机电设备集成、工装夹具搭建的场景里，这类C型带半圆槽的安装固定支座是非常常见的连接承载构件，日常做设备改造、非标机构搭建的时候，经常会用到这类结构来完成轴类零件的承托、相邻构件的定位连接，不需要额外做复杂的焊接或者一体式铸造成型，加工和装配的灵活度很高。从实际使用的角度看，这个支座的核心功能是为穿过半圆槽的圆柱类零件提供侧向支撑与径向限位，同时通过本体上的四个安装孔完成自身在设备安装基面的固定，两端的圆弧过渡结构可以有效降低装配时的应力集中，避免安装孔位置在长期受交变载荷的情况下出现开裂问题。整个支座的主体采用等厚的板材加工成型的思路，主体壁厚保持均匀，一方面是方便采用铣削加工直接成型，不需要做特殊的变壁厚处理，降低加工成本，另一方面均匀的壁厚也能保证零件热处理或者加工过程中不会出现不均匀的变形，保证最终的形位公差符合要求。上下耳板的位置做了向外延伸的设计，安装孔设置在耳板的端部，这样的布局可以让固定螺栓的锁紧力均匀分布在支座本体上，不会因为锁紧力偏载导致支座出现倾斜，影响中间半圆槽的支撑精度。耳板上的安装孔做了沉孔设计吗？不对，看结构上的孔是通孔，端部做了圆角过渡，是为了避免螺栓穿入时刮伤螺纹，同时也能减少孔位边缘的应力集中。

　　支座的C型开口结构设计，是为了方便被支撑的圆柱件从侧面装入，不需要从轴的端部穿入，在设备维护、零件更换的时候，不需要拆卸轴端的其他关联零件，直接松开支座的固定螺栓就可以取下或者调整被支撑件，大幅降低后期维护的工作量。在确定外形尺寸的时候，首先要根据被支撑轴的直径确定半圆槽的半径，然后根据支座需要承受的径向载荷计算主体壁厚以及耳板的厚度，保证在额定载荷下，支座的变形量在允许的范围内，不会因为刚度不足导致支撑位置偏移，影响整个机构的运行精度。安装孔的中心距要和设备安装基面上的预留孔位匹配，孔的直径要比选用的固定螺栓直径大0.2到0.5毫米，预留一定的装配调整余量，抵消加工和装配时的位置误差。

　　支座外侧的边角都做了倒角或者圆角处理，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少零件在搬运、安装过程中因为磕碰导致的边角变形。从建模的逻辑来说，做这个结构的时候首先要绘制安装基面的草图，确定整体的轮廓外形，然后拉伸生成主体基体，之后切除出中间的半圆承托槽，再拉伸切除出四个安装孔，最后对所有的锐边做圆角处理，整个建模过程要保证特征的参数化关联，方便后续根据实际的载荷需求、安装尺寸调整对应的参数，比如需要适配更大直径的轴时，只需要修改半圆槽的直径参数，同步调整主体的宽度和耳板的位置尺寸，就可以快速生成新的结构模型，不需要重新绘制整个草图，提升设计迭代的效率。

　　在实际的工程应用中，这类支座常被用在小型输送线的导杆支撑、气动元件的安装固定、检测机构的传感器支架安装等场景，相比一体式的铸造支座，这种铣削加工的C型支座生产周期短，小批量制作的时候成本更低，而且结构刚度完全能满足中低载荷的使用需求。设计的时候还要注意，半圆槽的轴线要和安装基面保持平行，这个形位公差直接影响被支撑轴的安装精度，如果槽的轴线和安装面倾斜，会导致轴安装后出现别劲，转动或者滑动的时候阻力增大，严重的时候还会出现零件卡滞、磨损加剧的问题。另外，支座的整体高度要根据被支撑件的中心高要求确定，保证轴安装后中心高度和设备上其他关联零件的中心高一致，避免出现不同轴的问题。四个安装孔的位置要对称布置，保证锁紧后支座的受力均匀，不会因为单侧受力导致支座和安装面之间出现间隙，影响支撑的稳定性。在选择材料的时候，这类支座一般选用45号钢或者铝合金制作，承受载荷较大的时候用45号钢做调质处理，提升零件的强度和刚度，载荷较小、需要轻量化的场景可以用铝合金加工，表面做阳极氧化处理，提升耐腐蚀能力。整个结构没有复杂的曲面特征，所有的特征都是规则的拉伸、切除特征，加工工艺性很好，普通的数控铣床甚至普通铣床就可以完成加工，不需要特殊的加工设备，适合非标设备设计时快速选型、快速加工落地。
