CATIA V5复杂阶梯槽型壳体零件设计练习

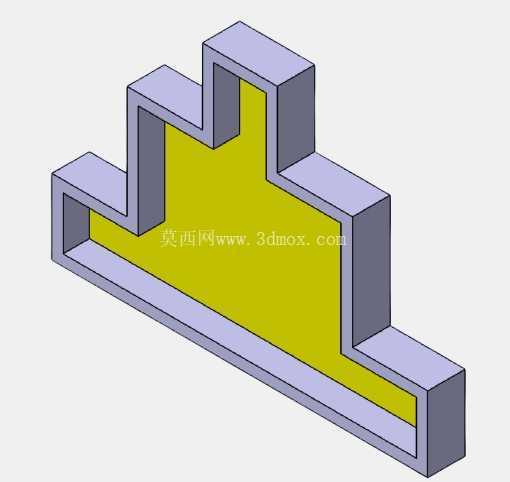

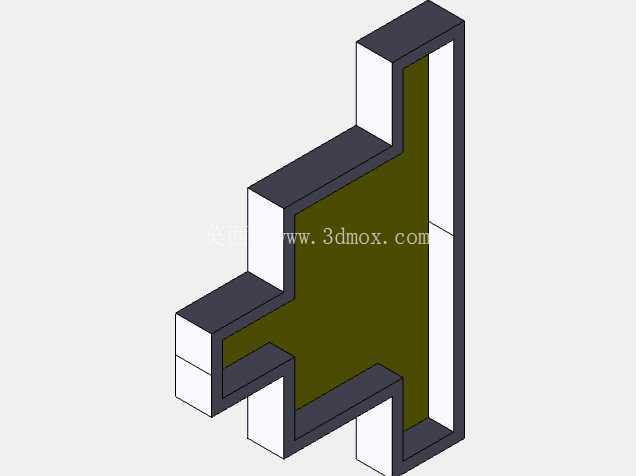

　　这类阶梯式槽型壳体零件，在工业传动防护、小型设备机架限位、电气元件安装基座场景中应用十分广泛，日常接触的小型输送线侧边挡料构件、非标设备的走线槽防护件、低压配电回路里的绝缘安装支座，都常采用这类结构形式。从实际使用需求来看，该零件的核心作用是为安装在其槽腔内的部件提供侧向支撑与外围防护，同时阶梯状的外轮廓可以适配不同高度的相邻安装件，避免装配时出现干涉问题，内侧的通槽结构既可以减轻零件整体重量，也能预留出走线、嵌装缓冲垫的空间，在一些需要频繁拆装维护的工位上，这类开放式槽型结构比封闭壳体的操作便利性更高。

　　设计这类零件时，首先要明确安装边界的约束条件：零件底部的平直安装边需要贴合设备安装基面，因此底面的平面度公差需要控制在合理范围，避免安装后出现翘曲导致固定螺丝受力不均；三个阶梯抬升的侧壁高度，需要匹配对应位置待防护部件的顶面高度，通常侧壁高出被防护件3-5mm即可，过高会增加不必要的材料占用，过低则无法起到防磕碰、限位的作用。建模过程中，先绘制外侧的阶梯轮廓草图，草图阶段就要把各个转角的圆角尺寸确定下来，尖角位置在实际加工时容易产生应力集中，日常使用中也容易划伤操作人员，因此所有外露棱边都要做倒圆角处理，内侧槽腔的转角要匹配加工刀具的半径，避免出现工艺无法实现的清角要求。

　　完成基础凸台特征后，抽壳操作要注意壁厚的均匀性，这类薄壁壳体如果壁厚差过大，注塑成型时容易出现缩痕，钣金加工时也会出现折弯变形不均的问题，通常壁厚根据零件整体尺寸控制在2-4mm区间即可，本练习中的零件尺寸属于中小型安装件，3mm的壁厚既能满足结构强度要求，也不会过度增加重量。抽壳后要对安装边的螺丝过孔位置做局部加厚处理，避免锁附螺丝时出现柱位破裂的问题，各个阶梯面的衔接位置要做顺滑过渡，减少应力集中点。后续工程图绘制阶段，需要重点标注安装孔的定位尺寸、槽腔的内部净尺寸、各个阶梯面的高度差，这些尺寸是装配时的核心管控项，直接影响零件和相邻部件的匹配度。

　　从实际装配的角度考虑，零件两端的伸出段长度要匹配安装位的固定孔间距，伸出段过短会导致固定螺丝距离槽腔太近，锁附时工具容易碰到槽内安装的部件，伸出段过长则会占用额外的设备空间，不符合紧凑化设计的要求。槽腔的宽度尺寸要预留0.5-1mm的装配间隙，方便内部部件的嵌装，间隙过大会导致内部部件固定后出现窜动，间隙过小则会提高装配难度，甚至出现无法装入的问题。这类零件如果采用金属材质加工，通常选用铝合金做阳极氧化处理，兼顾重量与防腐要求，如果是非受力的绝缘场景，也可以选用ABS或尼龙材质注塑成型，不同材质下的壁厚设计、圆角尺寸需要做对应调整，比如塑料件的转角圆角要适当加大，避免注塑时出现填充不满的问题。

　　在建模练习过程中，要重点关注草图的全约束状态，避免出现过定义或欠定义的尺寸，否则后续修改参数时容易出现特征报错；抽壳特征要注意移除面的选择，不要遗漏需要开放的端面，同时检查各个面的抽壳厚度是否一致，若出现局部壁厚异常，要检查相邻特征是否存在曲率突变的问题；工程图创建时要合理选择视图方向，把阶梯结构的层次清晰表达出来，必要时添加剖面视图展示槽腔的内部结构，尺寸标注要符合机械制图的国家标准，避免出现封闭尺寸链，关键配合尺寸要添加合理的公差要求，让图纸能够直接指导实际生产加工。
