偏心凸轮轴传动结构练习建模

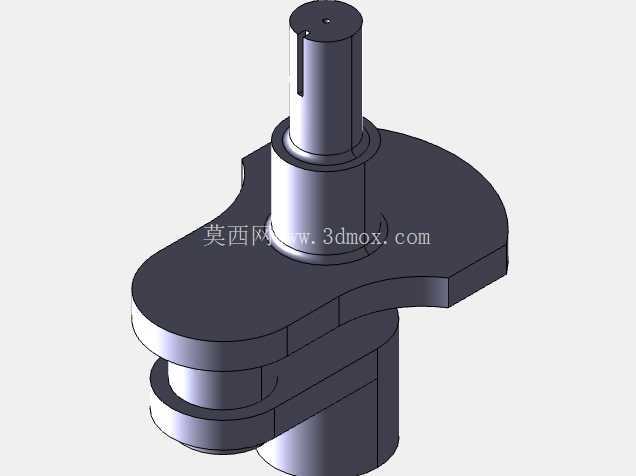

　　这类带偏心盘结构的轴类零件，常见于间歇传动机构中，在轻工包装设备、小型自动化送料工位、纺织机械的进给单元里都能见到同结构原理的构件，核心作用是把输入的连续回转运动，转化为从动件的规律往复摆动或者直线位移，相比槽轮、棘轮类间歇机构，凸轮传动的运动轨迹可控性更强，能通过轮廓曲线的设计匹配不同的从动件运动规律，冲击载荷更小，适合中低速、对动作节拍精度有一定要求的工位。从结构本身来看，上部的圆柱轴段是装配定位基准，轴端的中心孔是加工时的工艺基准，轴身上加工的键槽用来传递输入扭矩，装配时轴段会穿入支撑轴承座内，保证回转过程的同轴度，避免偏心盘转动时出现径向跳动。

　　下部的偏心盘轮廓不是正圆形，盘体的偏心距是核心设计参数，这个数值直接决定了从动件的行程大小，盘体的轮廓曲面需要和从动件的接触端做匹配加工，接触位置通常会做圆角过渡，减少应力集中，避免长期往复接触出现边缘磨损。盘体下方的两层同轴凸台，一方面是用来限制轴向窜动，装配时可以贴合轴承端面或者机架的定位面，另一方面也能平衡偏心盘转动时产生的部分离心力，减少高速回转时的振动。设计这类零件的时候，首先要明确从动件的运动行程，反推偏心距的数值，再根据传递的扭矩大小核算轴径，键槽的尺寸要和所选的平键规格匹配，保证扭矩传递时不会出现键的剪切失效。

　　轴段的长度要匹配安装位置的轴承厚度、机架墙板的厚度，预留出锁紧螺母或者轴用挡圈的安装空间，偏心盘的厚度要根据从动件接触端的宽度来定，保证接触面积足够，避免接触应力过大导致表面压溃。加工过程中，偏心轮廓的形位公差是控制重点，轮廓面相对于上部基准轴的径向跳动公差需要严格控制，否则会导致从动件运动轨迹出现偏差，动作节拍不准，严重时还会出现卡滞。装配时要注意轴的轴向定位，通常会在轴端加装轴用挡圈或者锁紧螺母，防止回转过程中轴出现轴向窜动，偏心盘和从动件接触的位置需要定期加注润滑脂，减少摩擦磨损，延长零件使用寿命。

　　这类零件的建模过程，重点是偏心轮廓的草图绘制，需要先确定基准轴的中心位置，再偏移对应的偏心距作为盘体轮廓的中心，绘制完轮廓后通过拉伸生成盘体结构，轴段上的键槽需要通过切除拉伸生成，注意键槽的深度和宽度要符合标准件的尺寸规范，轴端的中心孔可以通过标准特征库直接调用，保证尺寸符合工艺要求。建模完成后可以做简单的运动仿真，模拟偏心盘转动时从动件的位移曲线，验证偏心距和轮廓设计是否满足行程要求，检查转动过程中是否存在结构干涉，尤其是盘体和机架、从动件之间的间隙是否在合理范围内，避免实际装配时出现运动卡滞。实际应用中，这类偏心轴结构的损坏形式多为偏心轮廓面的磨损、轴段的疲劳断裂、键槽的挤压变形，所以在选材时通常会选用45号钢做调质处理，偏心轮廓表面可以做高频淬火提升硬度，增强耐磨性能，对于载荷较大的工况，也可以选用40Cr材质做调质加表面淬火，进一步提升零件的强度和使用寿命。安装时要保证支撑轴承的同轴度，两个支撑轴承座的孔位要对齐，否则会导致轴转动时出现附加弯矩，加速轴的疲劳损坏，装配完成后手动盘车检查转动是否顺畅，有没有卡滞或者异响，确认无误后再连接动力输入端。
