三凸耳异形铰接连接支座结构设计

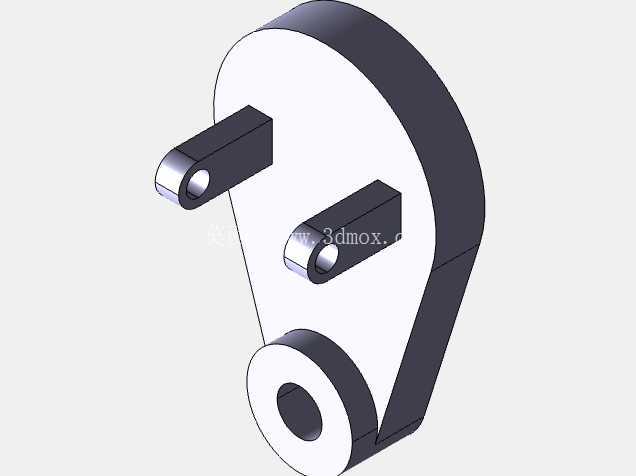

　　从结构布局来看，主体采用变厚度的弧形支撑板作为承载基体，三个铰接耳的位置并非随意排布：最下方的大直径铰接孔为固定安装端，孔内预留了衬套安装余量，用于和设备机架上的固定销轴配合，承担整个摆臂组件的静载荷与摆动过程中的径向冲击力，孔的端面做了凸台加厚处理，避免销轴锁紧时接触面压强过大导致基体变形；侧上方两个直径更小的铰接耳为活动连接端，两个耳的孔轴线保持平行但存在固定的中心距差，分别对接驱动气缸的活塞杆端与从动连杆的输入端，两个耳的伸出长度根据对接零件的运动包络做了差异化设计，较短的耳对接刚性更高的气缸接头，较长的耳对接需要更大摆动避让空间的连杆接头，防止机构运动到极限位置时出现零件干涉。这类带三个同轴度要求各异的铰接耳结构，在轻工自动化输送线的摆臂驱动单元、小型包装设备的连杆传动机构里十分常见，不同于标准型材拼接的支座，这类一体成型的异形铰接件，核心作用是在有限的安装空间内，同时完成三个不同方向运动部件的铰接定位，避免多零件拼接带来的累计装配误差。

　　设计这类零件时，首先要确认的是三个铰接孔的相对位置公差，固定端孔与两个活动端孔的中心距公差需要控制在±0.02mm范围内，否则会出现连杆卡滞、气缸活塞杆受径向力导致密封件过早磨损的问题；基体的弧形轮廓并非单纯为了造型，而是根据运动过程中相邻部件的扫掠边界做的避让设计，在保证整体结构刚度的前提下，尽可能削减非承载区域的材料厚度，降低整个摆臂组件的转动惯量，让驱动端的动力输出更平顺。

　　安装边界方面，固定端孔的轴向长度需要匹配机架安装位的宽度，两个活动耳的外侧端面需要预留足够的卡簧槽安装空间，用于铰接销轴的轴向限位，耳板与基体连接的位置做了R角过渡，避免应力集中导致长期交变载荷下出现断裂问题；所有铰接孔的内孔表面粗糙度要求达到Ra1.6，保证衬套压装后不会出现松脱，同时降低销轴转动过程中的摩擦阻力。实际应用中，这类一体加工的铰接支座相比多零件螺栓拼接的结构，装配效率能提升40%以上，同时避免了螺栓连接在长期摆动载荷下出现的松动问题，在往复摆动频率在每分钟30-60次的中低速传动机构中，这类结构的使用寿命能达到拼接结构的2倍以上。

　　建模过程中需要注意，弧形基体的壁厚要保持均匀，避免加工过程中出现应力变形，三个铰接耳的同轴度、平行度公差需要在建模阶段就做好基准标注，固定端孔的轴线作为整个零件的设计基准，两个活动端孔的位置尺寸都以该基准进行标注，方便后续加工时的工装定位；孔端的倒角尺寸统一为C1，既可以去除加工毛刺，也能方便衬套与销轴的装配导入。这类零件通常采用45号钢整体铣削加工，表面做发黑处理提升防锈能力，部分对重量有要求的场合也会采用6061铝合金加工，此时需要适当增加耳板与基体连接位置的厚度，弥补铝合金材料强度的不足。在设备装配时，固定端销轴需要采用过渡配合压入机架孔位，再通过支座的固定端孔套装在销轴上，端面用挡板锁紧，两个活动端的销轴则采用间隙配合，方便后续的维护拆卸，铰接位置需要定期加注润滑脂，降低转动副的磨损速率。
