电机定子铁芯定位承载托盘组件结构

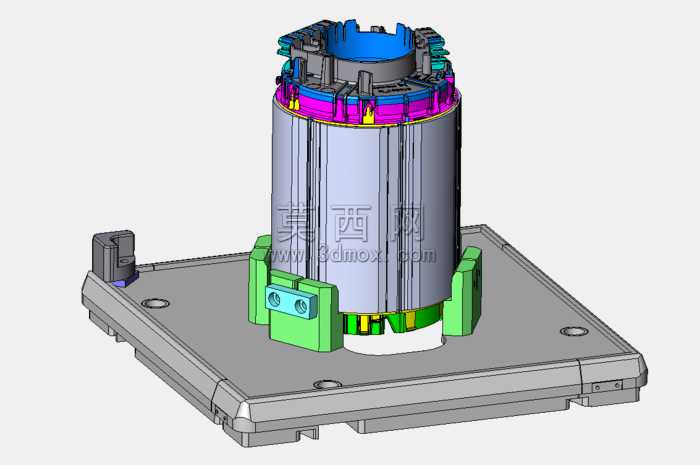

本模型为电机定子铁芯生产流转工序配套的定位承载托盘组件，整体采用三维参数化建模完成，建模过程中严格遵循定子装配工序的定位公差要求，对各配合结构做了精准的尺寸约束。模型整体分为底部承载基板、周向定位支撑块、顶部限位结构三个核心部分，底部承载基板采用带减重槽的平板式结构设计，基板上预留的定位孔可适配生产线输送线的定位销，保证托盘在流转过程中的位置精度，基板边缘做了倒角与防撞结构设计，避免流转过程中磕碰损伤。周向均匀分布的绿色定位支撑块采用模块化设计，每个支撑块都对应定子铁芯外圆的定位基准面，支撑块上设置的浅蓝色快装夹块可实现支撑块的快速更换与位置微调，适配不同规格定子铁芯的承载需求，支撑块与基板之间采用螺栓连接定位，保证连接刚性的同时兼顾拆装便利性。顶部的彩色限位结构对应定子铁芯上端的装配基准，不同颜色区分不同功能的限位爪，其中紫色结构为周向防转限位，黄色结构为轴向压紧定位，蓝色结构为中心孔导向定位，各限位结构均做了让位设计，避免与定子铁芯的绕组、绝缘结构产生干涉。建模过程中对各零件的装配关系做了完整的配合约束，可直观展示托盘与定子铁芯的装配状态，材质渲染上区分了不同零件的材质属性，金属基板采用哑光灰铸铁质感，定位支撑块采用耐磨工程塑料质感，限位结构采用不同颜色的工程塑料与金属件区分，清晰展现各部分的结构功能。设计思路围绕定子铁芯生产过程中的流转、定位、装配需求展开，既保证托盘对定子铁芯的定位精度满足后续装配工序要求，又兼顾托盘的通用性与耐用性，模块化的支撑块设计可快速适配不同规格的定子产品，降低产线换型的工装成本，各定位面的设计充分考虑了定子铁芯的易损特性，采用软质接触结构避免铁芯绝缘层被划伤，整体结构紧凑，定位可靠，完全适配自动化生产线的流转节拍要求。
