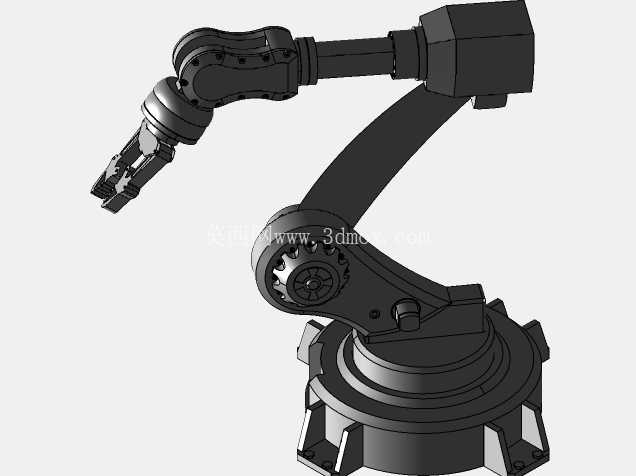

多关节工业机器人结构设计方案

　　这款多关节工业机器人的结构设计，核心围绕3C电子装配、小型零部件上下料、轻量焊接辅助等典型工业场景的实际需求展开，在做整体构型规划时，首先锚定了中小负载工位的作业边界，将末端额定负载控制在5kg区间，臂展覆盖半径800mm的作业范围，能够适配多数流水线旁侧的固定安装工位，不需要对现有产线布局做大幅改造，安装底座的法兰孔位采用行业通用的160mm孔距标准，可直接匹配市面多数快换安装座、移动滑台的接口尺寸，降低现场安装的适配成本。

　　从功能特性来看，整机采用六轴串联关节构型，每个关节的传动结构都做了走线内置处理，避免外部管线在高速回转时出现剐蹭、缠绕的问题，关节处的密封结构采用阶梯式迷宫槽设计，能够阻挡车间环境内的金属碎屑、切削液雾气进入传动腔体，适配机加工、装配车间的常规作业环境，不需要额外加装外置防护套。末端执行器的安装接口采用标准ISO 9409-1-40-4-M6规格，可快速适配夹爪、吸盘、焊枪、涂胶头等多种作业工具，切换工具时不需要重新调整关节零点参数，法兰端面预留了气路、信号线路的过孔，内置走线的通道直径留有12mm余量，可容纳常规的气管、信号线缆穿过，避免外置走线影响关节回转角度。

　　设计过程中优先考虑了关节运动的干涉边界，大臂回转的角度范围设置为±170°，小臂俯仰角度覆盖-90°到+120°，手腕三个关节的回转角度均满足±360°连续回转的使用需求，在做运动包络校核时，针对常见的工位障碍物——比如流水线侧边的料架、设备防护栏的常规尺寸，调整了大臂与小臂的截面宽度，将臂体的厚度控制在85mm以内，在狭窄工位内作业时不会出现臂体与周边设备剐蹭的问题。传动部分的选型匹配了各关节的负载特性，腰座关节采用交叉滚子轴承承载径向与倾覆力矩，能够承受末端急停时产生的冲击载荷，小臂与手腕关节采用谐波减速器搭配伺服电机的传动方案，重复定位精度控制在±0.02mm区间，能够满足电子元件插接、小型零件涂胶等对精度有要求的作业场景。

　　在安装边界的设计上，整机固定安装所需的地面垂直空间预留为1200mm，水平方向的作业安全距离需要在臂展基础上额外预留150mm的缓冲空间，底座的安装平面平面度要求控制在0.1mm/m以内，避免安装平面倾斜导致关节轴承长期承受偏载，缩短设备使用寿命。臂体的材质选用高强度铝合金一体铸造成型，在保证结构刚性的前提下将整机自重控制在45kg以内，既可以固定在地面工位使用，也可以搭配行走轴、龙门架安装在高空工位，适配不同产线的布局需求。针对日常维护的需求，每个关节的侧盖都设计了快拆结构，不需要将整个臂体拆解就可以完成减速器润滑脂更换、电机编码器校准等常规维护操作，关节处的限位块采用可更换的硬质合金材质，长期碰撞磨损后只需要更换限位块即可，不需要更换整个臂体结构，降低后期维护的成本。

　　在做结构强度校核时，针对末端满载、臂体完全伸展的最恶劣工况，对大臂根部、腰座回转支承位置做了有限元分析，将最大应力控制在铝合金材料屈服强度的1/4以下，保证长期满负载运行时不会出现结构变形，关节处的线缆预留了足够的弯折余量，在关节全角度回转时线缆的弯折半径始终大于线缆直径的10倍，避免长期弯折导致线缆内部线芯断裂。整机的管线排布在臂体内部的走线槽内，不同功能的线缆做了分槽隔离，动力线与信号线之间预留了屏蔽层的安装空间，避免伺服电机的动力信号干扰末端传感器的信号传输，保证设备运行时的信号稳定性。
