2025阿布机器人竞技篮球赛场三维结构

　　这套竞技场地三维结构，核心服务于亚太地区大学生机器人竞技赛事的篮球对抗环节，整体场地以标准篮球半场为设计原型做适配性调整，完全匹配机器人竞技过程中的行进、投球、对抗等全流程动作需求。从实际应用场景来看，该场地不仅可作为赛事正式竞技的标准场地使用，也可作为参赛队伍日常训练、机器人程序调试、动作逻辑验证的基准载体，所有边界尺寸、障碍物位置、篮筐高度都严格遵循赛事规则设定，能保证不同队伍在统一基准下完成备赛与竞技。

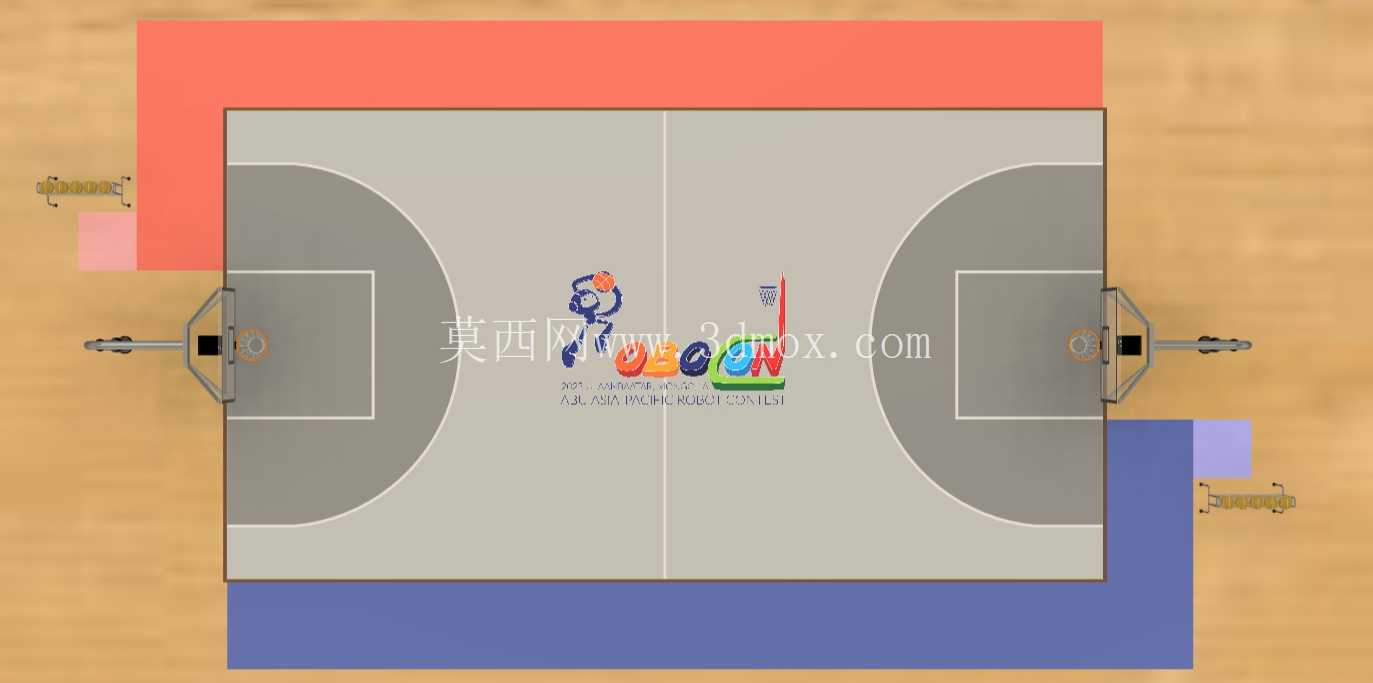

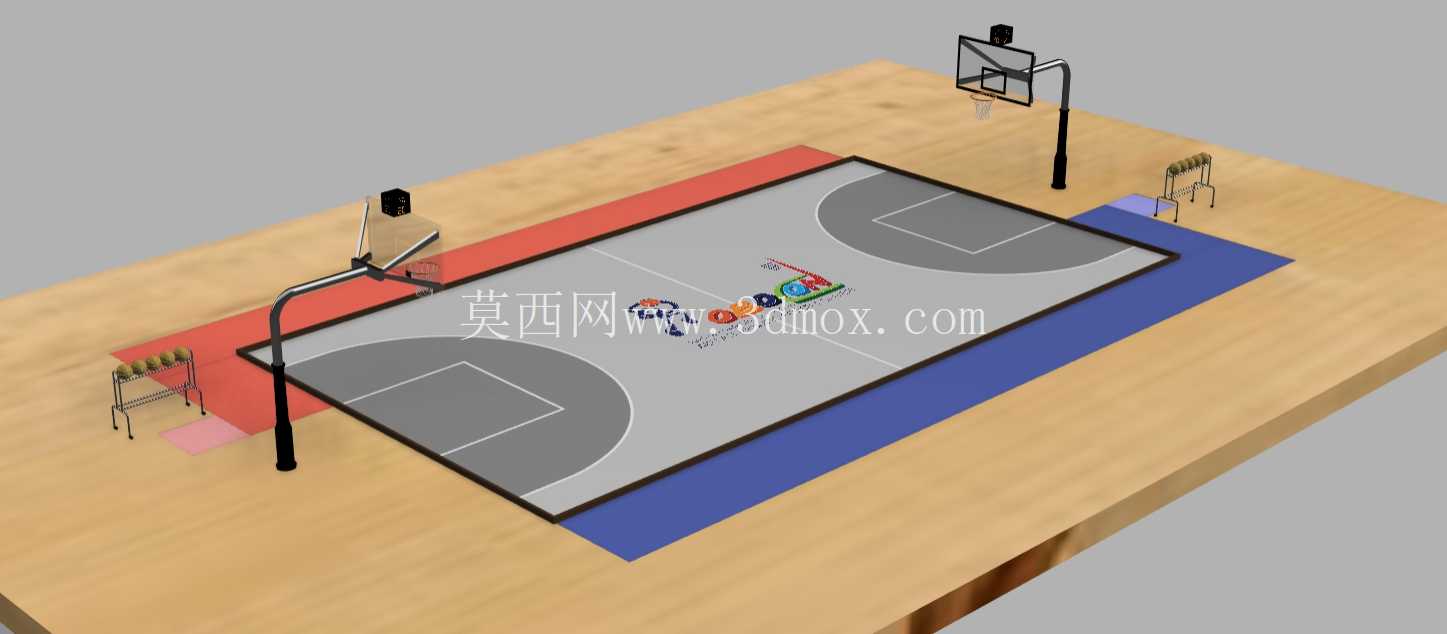

　　从功能特性来看，场地核心竞技区域采用矩形平面布局，外围设置木质承载台作为安装基准面，竞技平面边缘设置不同色彩的分区标识带，红色区域为机器人启动预备区，蓝色区域为边界缓冲带，灰色区域为核心竞技活动区，场地两端对称设置标准高度的篮架结构，篮架旁配套设置球架放置区，用于摆放备用竞技用球。篮筐采用239毫米直径设计，周长严格控制在750毫米，完全匹配机器人投球机构的抓取、投射尺寸公差，避免因篮筐尺寸偏差导致的竞技公平性问题。场地表面做了平整度公差控制，整体平面度误差控制在每平方米0.2毫米以内，保证轮式、履带式机器人行进过程中不会因地面起伏出现卡顿、路径偏移等问题。

　　设计思路上，整套结构采用模块化拆分逻辑，整个场地可拆解为承载平台、竞技面板、篮架组件、边界标识、球架五个独立模块，每个模块之间采用定位销+快拆螺栓连接，既满足赛事现场快速搭建、转运的需求，也方便参赛队伍根据自身训练条件拆分采购、局部替换。承载平台采用多层胶合板拼接结构，下方设置加强筋支撑，保证整体承载能力可满足总重量不超过50公斤的机器人在场地内全速行进、急停、转向时的结构强度要求，不会出现台面变形、塌陷等问题。竞技面板采用高密度PVC材质，表面做哑光防滑处理，既避免机器人轮胎打滑，也减少光线反射对机器人视觉识别系统的干扰。篮架组件采用金属方管焊接结构，底部设置配重安装位，可根据实际使用需求添加配重块，避免机器人碰撞篮架时出现结构移位、倾倒问题。

　　外形尺寸与安装边界方面，整套场地整体外轮廓为矩形，核心竞技面板的长度、宽度严格匹配赛事规则要求，外围承载台超出竞技面板边缘300毫米作为设备调试、人员操作的预留空间，篮架最高点距离竞技面板表面的高度为1.6米，安装时需保证场地整体处于水平状态，四个角的高度差不超过1毫米，场地周边需预留至少1米的无障碍空间，避免周边障碍物影响机器人的动作边界、以及赛事工作人员的现场操作。场地的所有边角都做了R10的圆角处理，避免尖锐边角对机器人线缆、结构件造成剐蹭损伤，也能减少人员磕碰的受伤风险。

　　从结构建模的细节来看，所有零部件的装配关系都完全还原实际安装逻辑，篮筐与篮板的连接角度、球架的摆放位置、标识带的宽度与色彩分区都和实际赛事场地保持一致，建模过程中对所有配合面做了公差预留，比如竞技面板拼接处预留0.5毫米的安装间隙，避免温湿度变化导致板材膨胀出现起拱问题；篮架与承载平台的连接孔采用腰型孔设计，可实现±5毫米的位置调整，方便现场安装时校准篮架的位置精度。对于参赛的机器人设计团队来说，这套精准的场地三维模型可直接导入机器人仿真环境，用于路径规划算法验证、投球动作轨迹仿真、视觉识别系统训练，能大幅减少现场调试的时间成本，避免因场地尺寸认知偏差导致的机器人设计失误。
