曲柄驱动往复式活塞水泵结构设计

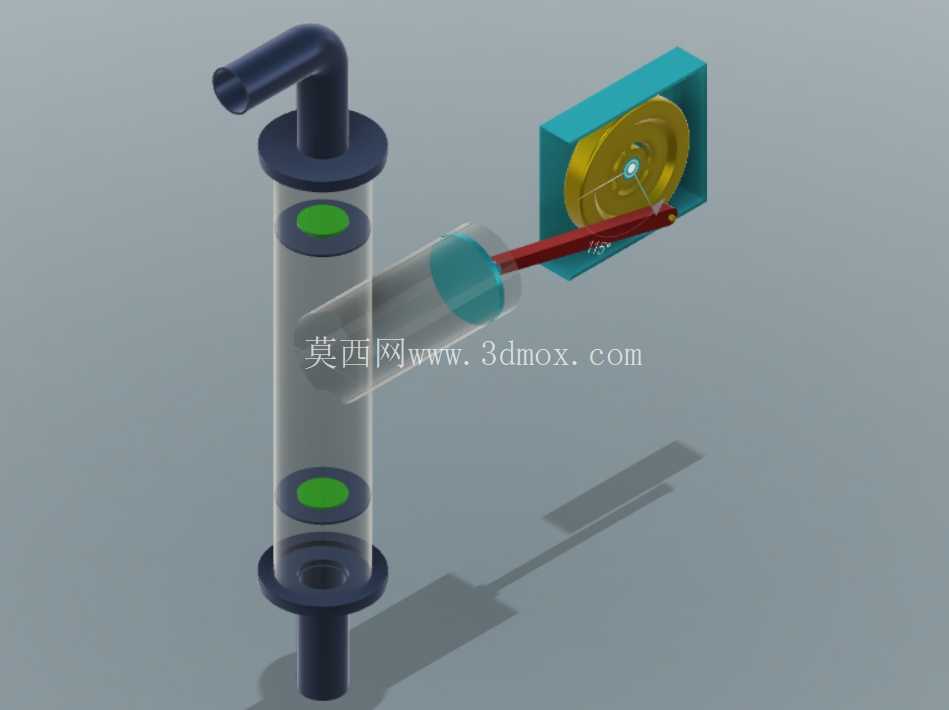

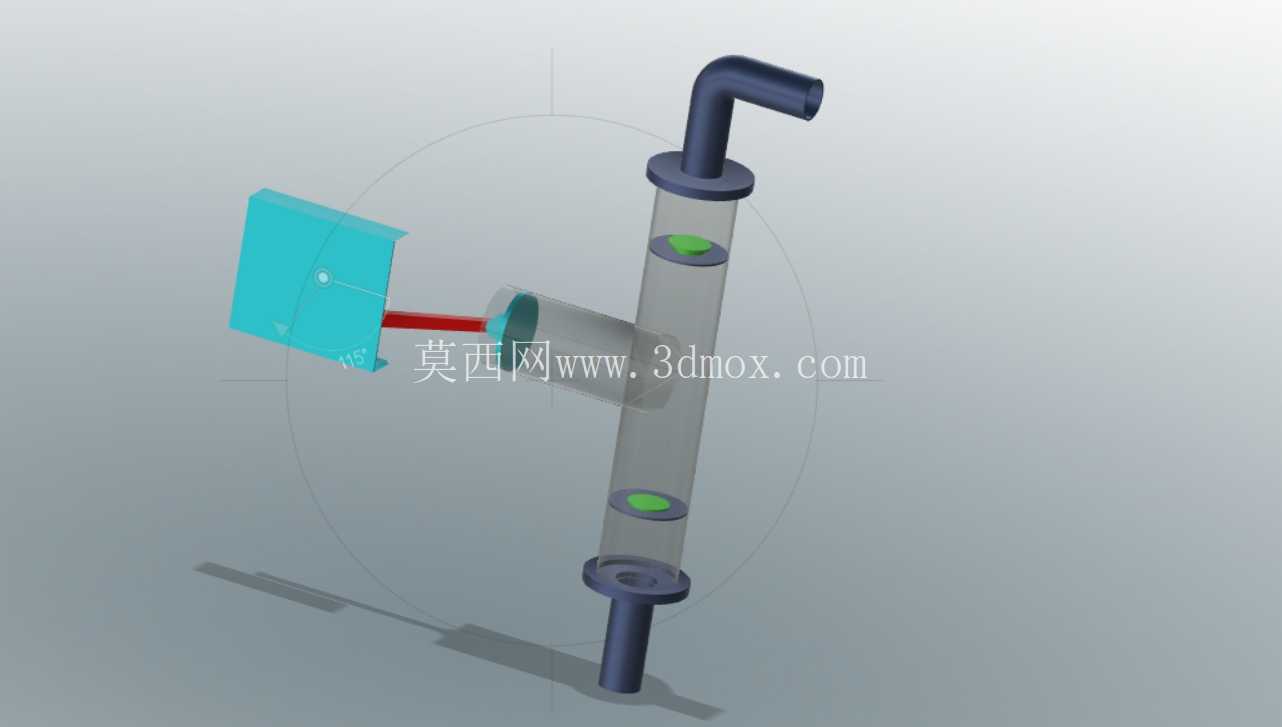

　　在小流量精准流体输送场景中，往复式活塞泵始终占据不可替代的位置，这类设备常见于实验室试剂加注、小型化工原料定量投加、家用净水系统精准增压等工况，核心优势在于输送压力稳定、流量控制精度高，不会像离心泵那样在高背压工况下出现流量大幅衰减的问题。这款往复式活塞水泵采用偏心曲柄滑块作为核心驱动结构，动力输入端的回转轮通过偏心销连接传动杆，将连续的回转运动转化为活塞腔内部活塞的直线往复运动，整个传动路径没有冗余的减速结构，动力传递效率可以达到较高水平。

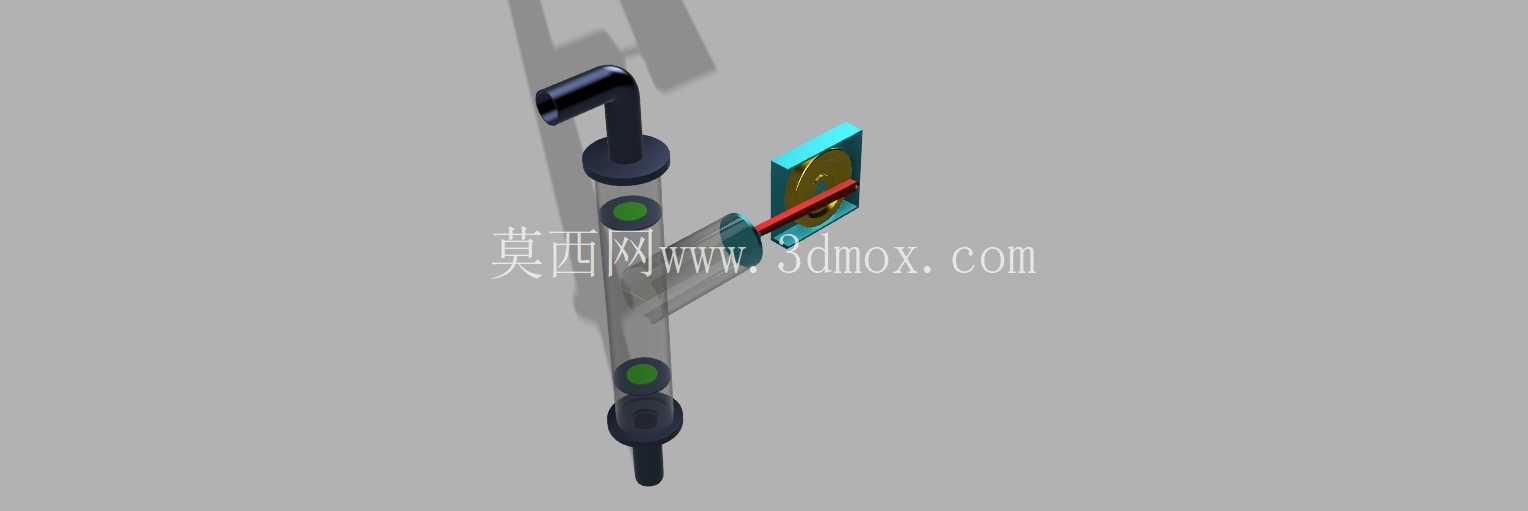

　　从结构布局来看，泵体采用立式管路集成设计，进出液通道与活塞腔做了一体化成型处理，减少了外接管路带来的泄漏风险，活塞与腔壁之间的密封采用多层环形密封结构，能够在0.1-0.8MPa的工作压力区间内保持稳定的密封性能，不会因为长期往复摩擦出现密封失效漏液的问题。设计过程中重点考虑了安装边界的适配性，整个泵体的安装固定点设置在驱动端的基座位置，基座上预留了两个标准安装孔位，可以直接固定在厚度5mm以上的安装面板上，不需要额外设计转接支架，进出液接口采用标准快插结构，能够适配外径8mm的通用流体输送软管，现场安装时不需要做额外的管路接头加工。

　　在功能特性上，这款泵的流量调节可以通过改变驱动轮的回转转速实现，转速区间控制在30-120rpm时，单次活塞行程的输出流量稳定在2ml左右，不会因为转速波动出现单次排量偏差过大的问题，适合需要精确控制输送量的工况。传动结构中的凸轮限位结构专门做了耐磨处理，从动件与凸轮接触的位置镶嵌了耐磨衬套，长期运行下的磨损量可以控制在0.02mm/1000小时以内，大幅降低了设备的维护频次。活塞的行程限位做了双重防护，除了传动结构本身的机械限位之外，活塞腔两端还设置了缓冲阻尼结构，避免活塞运行到行程端点时出现刚性撞击，降低运行过程中的振动与噪音。

　　从实际应用的角度出发，这款泵的整体结构没有采用复杂的异形零件，所有传动部件都可以采用常规的机加工工艺制作，驱动轮、传动杆、活塞这些核心零件的加工精度要求控制在IT7级就可以满足装配需求，不需要高精度的五轴加工设备，生产制造成本相对较低，适合小批量的设备配套使用。在管路布局设计上，进出液通道的走向做了流线型优化，没有直角弯折结构，减少了流体在通道内部的阻力损失，输送粘度在10cSt以下的流体时不会出现流道堵塞的问题，同时也方便后期对泵腔内部进行清洗，避免残留流体长期堆积造成腔壁腐蚀或者流体污染。整个泵体的外形尺寸控制在较为紧凑的范围内，横向最大尺寸不超过120mm，纵向高度不超过260mm，在小型集成设备内部安装时不会占用过多的安装空间，可以和其他流体控制元件紧凑布局，缩小整套设备的整体体积。设计时还考虑了不同工况的材质适配需求，活塞腔部分如果用于输送腐蚀性流体，可以更换为PVDF材质的腔体零件，传动部分依然采用标准的铝合金或者不锈钢材质，不需要对整体结构做大幅修改就可以适配不同的流体输送需求，结构的通用性较强。
