直列四缸往复式活塞曲柄连杆机构

项目分类:发动机 发布时间:2024-11-26 ID:810790
  • 直列四缸往复式活塞曲柄连杆机构
  • 直列四缸往复式活塞曲柄连杆机构

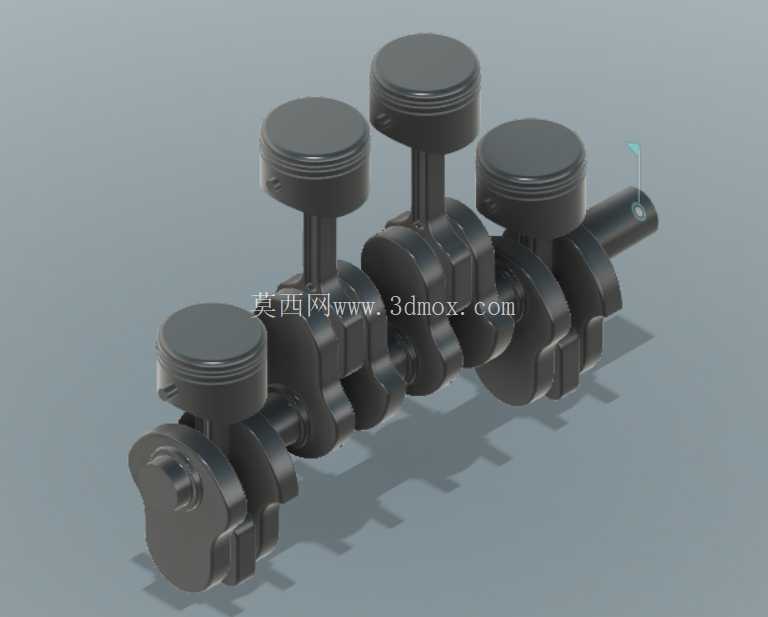

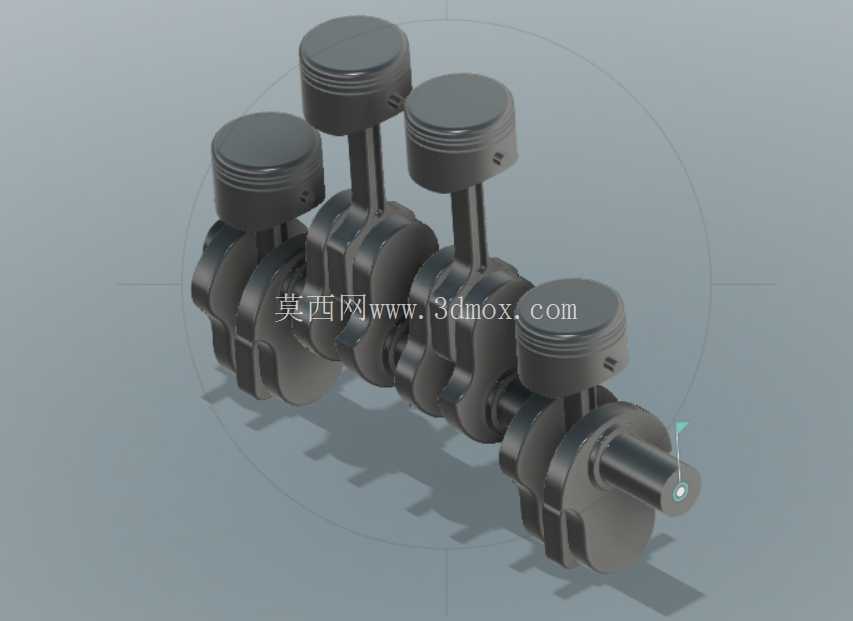

  这套直列四缸活塞曲柄连杆总成,是小排量乘用车动力单元里最经典的运动核心构型,在做结构拆解教学、动力总成前期布局校核、虚拟运动仿真验证场景中使用频率极高。我们在搭建这套数模的时候,没有刻意追求整机外围附件的堆砌,而是把所有建模重心放在了动力转换核心的运动副配合逻辑上,整套结构包含五个相位错落布置的活塞组件、对应匹配的连杆、整体式锻造曲轴,完全复刻量产直列四缸机的发火相位排布逻辑。

  从实际设备用途来看,这套机构承担的是内燃机里能量形式转换的核心职能:气缸内混合气燃烧膨胀产生的直线往复推力,直接作用在活塞顶面,通过活塞销把载荷传递给连杆,再经由连杆把直线运动转化为曲轴的旋转扭矩,最终向外输出动力。日常做方案评审的时候,很多刚入行的工程师容易忽略活塞与曲轴的相位匹配关系,这套数模把五个活塞的位置按照曲轴曲柄销的相位差错落布置,其中一四缸活塞处于上止点附近时,二三缸活塞刚好处于下止点区间,完全符合直列四缸机1-3-4-2的发火顺序对应的运动位置关系,做运动学仿真的时候可以直接添加旋转驱动,直观看到各缸活塞的往复运动节奏,验证运动过程中有没有部件干涉、活塞行程是否符合设计预期。

  建模过程中我们优先梳理了各零件的装配边界:活塞头部预留了环槽的安装位置,对应气环、油环的装配槽位尺寸按照常规小排量汽油机的比例搭建,活塞裙部的型线做了简化处理,既保留了往复导向的结构特征,又不会因为过多细微特征拖慢仿真运算效率。连杆部分采用了平切口的大端设计,大端轴承座与连杆盖的配对装配关系完整保留,小端的活塞销孔同轴度按照装配逻辑做了约束,整套连杆的长度、曲柄半径的比值取量产机常用的3.2-3.8区间,这个杆径比可以有效降低活塞侧压力,减少运转过程中气缸壁的偏磨,是民用动力里兼顾结构紧凑与运转寿命的成熟取值范围。

  曲轴部分的结构完全按照四缸机的支撑逻辑搭建,主轴颈与曲柄销之间通过曲柄臂连接,平衡重的外形按照抵消往复惯性力的思路做了简化建模,直列四缸构型本身的一阶、二阶往复惯性力平衡特性,也可以通过这套数模添加惯性载荷后做验证:四缸对称布置的结构可以自平衡一阶惯性力,二阶惯性力则需要额外平衡轴抵消,这套数模在做动力学分析的时候可以很直观地把惯性力的输出曲线提取出来,给前期动力总成的悬置匹配提供基础参考。

  从安装边界来看,这套核心机构的轴向尺寸、缸心距都按照常规1.5-2.0L排量汽油机的比例缩放,曲轴两端的输出端、前端驱动端的轴颈长度预留了和飞轮、正时驱动轮连接的配合面,整机往气缸体里装配的时候,活塞的外圆和气缸内壁保留设计规定的滑动配合间隙,连杆大端和曲柄销之间预留轴瓦的安装厚度空间,所有运动副在数模里都提前做了间隙校核,静态装配下没有出现零件穿透、约束冲突的问题。

  在实际教学场景里,这套数模可以直接拆解出单个活塞、连杆、曲轴的独立零件,给刚接触机械设计的学员演示曲柄连杆机构的运动原理,不用拆解真实发动机就能看清内部零件的配合关系;在新品动力的前期概念设计阶段,也可以直接在这套数模基础上调整缸径、行程、曲柄半径参数,快速迭代出不同排量的核心机构布局,校核整机长度、高度方向的安装尺寸是否能适配整车机舱的布置边界,避免后期设计出现运动干涉、安装空间不足的问题。整套模型没有添加冗余的外围壳体、管线附件,所有结构都服务于运动原理展示与结构校核,不管是做运动仿真、结构受力分析,还是作为机械原理课程的演示教具,都能清晰传递往复式动力核心的设计逻辑。
