纸张D形标记切割用四连杆执行机构

　　这套四连杆执行机构的核心应用场景集中在纸品加工的后道工序环节，针对纸品表面特定D形轮廓的标记、裁切需求做了适配性的结构设计，区别于常规旋转刀模、平压裁切结构，它通过连杆的铰接传动实现执行端的特定轨迹输出，能在不额外增加导向模组的前提下，让末端的钩形刀头走出预设的D形闭合路径，刚好匹配纸品上D形标识的加工需求。从实际使用逻辑来看，它不需要搭配复杂的数控轨迹系统，仅靠单动力输入驱动主动摇杆做定轴回转，就能通过连杆的铰接约束带动从动摆臂、末端执行件完成整套轨迹动作，整套动作的行程完全由各连杆的孔位间距、铰接点位置决定，调试阶段只需要调整主动件的回转半径，就能微调末端轨迹的开合幅度，适配不同厚度纸张、不同尺寸D形轮廓的加工要求。

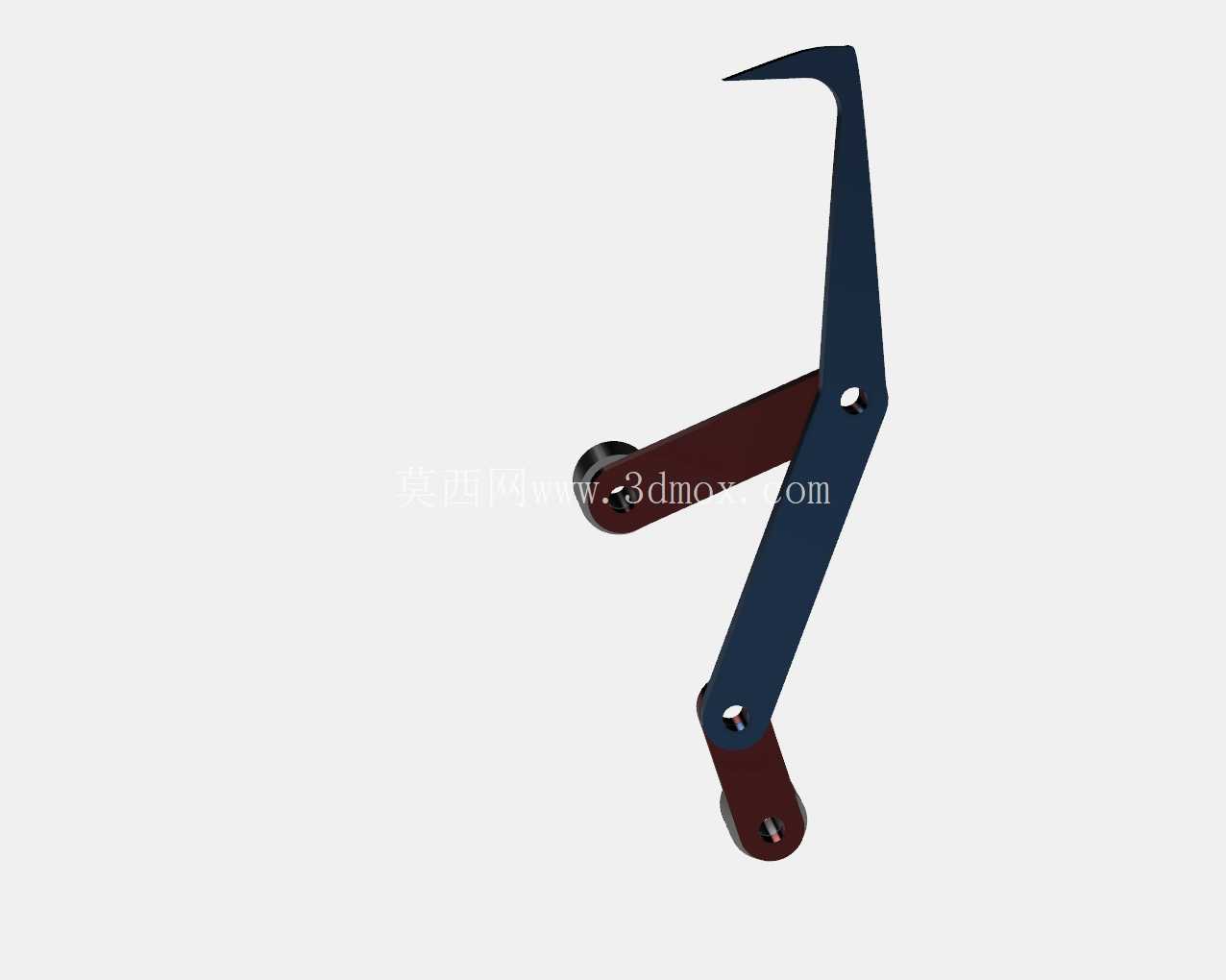

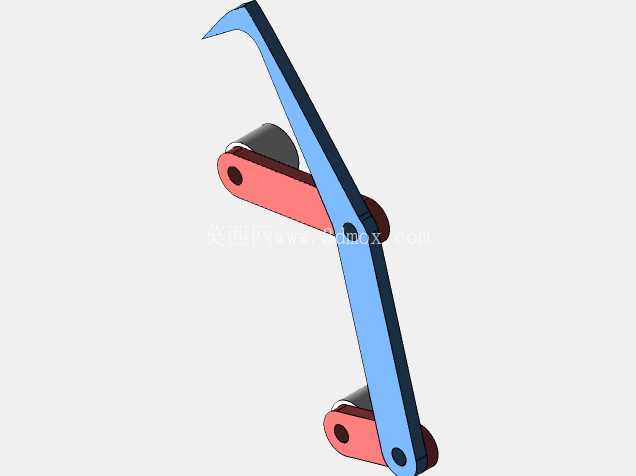

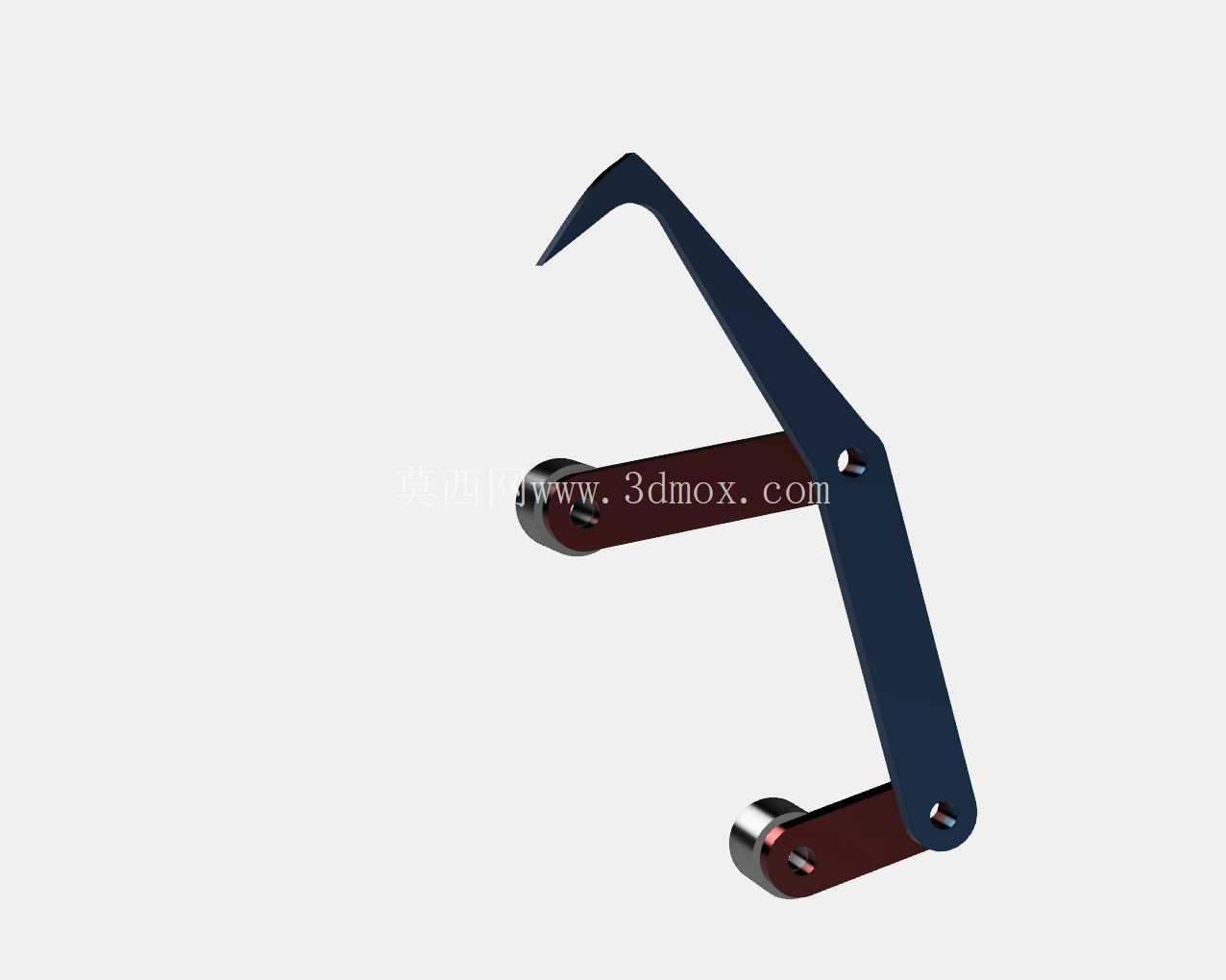

　　结构设计上，整套机构的铰接点都采用了销轴加轴套的配合形式，两个红色的铰接座分别作为固定回转支点和中间连杆的连接支点，蓝色的长连杆作为末端执行件的承载主体，刀头直接集成在长连杆的最外端，省去了额外的刀架安装结构，减少了末端的累计装配误差。从安装边界来看，整套机构的固定支点只有两个，分别对应下方的动力输入铰接座和上方的从动摆臂铰接座，两个固定座的安装孔距可以根据设备机架的预留空间做小幅调整，只要保证各连杆的长度比例不变，末端的输出轨迹就不会出现偏移；机构在动作过程中的最大外伸尺寸集中在刀头运动的最远端，横向最大摆幅不超过单根长连杆的长度，纵向的运动区间完全覆盖在两个固定支点的连线范围内，不会和周边的送纸辊、压纸机构产生运动干涉，非常适合集成在小型台式纸品加工设备、桌面式标记裁切工位里，不需要对原有设备的机架结构做大规模改造。

　　功能特性层面，这套连杆机构的运动特性属于典型的曲柄摇杆衍生结构，主动件连续回转的过程中，末端刀头会先以近似直线的轨迹切入纸张表层，完成D形直边段的标记或裁切，之后顺着圆弧轨迹抬升复位，整个动作循环没有刚性冲击，铰接点的受力均匀，长时间运行下的连杆磨损量远低于凸轮驱动的裁切结构，维护时只需要定期给铰接销轴加注润滑脂即可，不需要频繁更换易损配件。设计思路上没有追求复杂的多自由度控制，而是完全利用连杆机构的轨迹生成特性，把需要的D形作业轨迹直接固化到连杆的尺寸参数里，从根源上降低了设备的控制成本，对于小批量、固定轮廓的纸品加工场景来说，这种纯机械结构的可靠性远高于电控驱动的执行端，不会出现电控信号延迟导致的轨迹偏移、裁切错位问题。

　　另外，末端刀头的安装位置做了可微调的长槽设计，实际使用时可以根据纸张的厚度调整刀头的伸出长度，避免刀头过深切穿工作台面，或是过浅无法在纸张表面留下清晰标记、切透纸层；两个铰接座的端面都做了限位凸台，能限制连杆的轴向窜动，不需要额外加装轴向定位挡圈，简化了装配流程，也减少了零件数量。整套机构的运动过程没有多余的空行程，主动件每回转一周就完成一次完整的D形加工动作，作业节拍可以通过调整输入轴的转速直接控制，能匹配每分钟20到60次的作业频率，适配不同送纸速度的生产线需求，不管是单独作为手动工位的执行机构，还是集成到自动化送纸的连续加工产线里，都能稳定输出一致的作业轨迹，不会因为长时间运行出现轨迹漂移的问题。
