假肢用球窝关节连接插座结构设计

　　该结构为下肢假肢适配用的球窝关节连接插座，核心应用场景是小腿截肢患者的假肢装配环节，作为残肢接受腔与假肢支撑腿管之间的角度调节连接件，解决不同残肢形态、不同行走姿态下的角度适配问题，避免残肢与接受腔之间出现应力集中导致的压疮、磨损问题，同时满足行走过程中踝关节角度的动态调整需求，适配平地行走、上下坡、上下楼梯等不同工况下的关节活动范围要求。

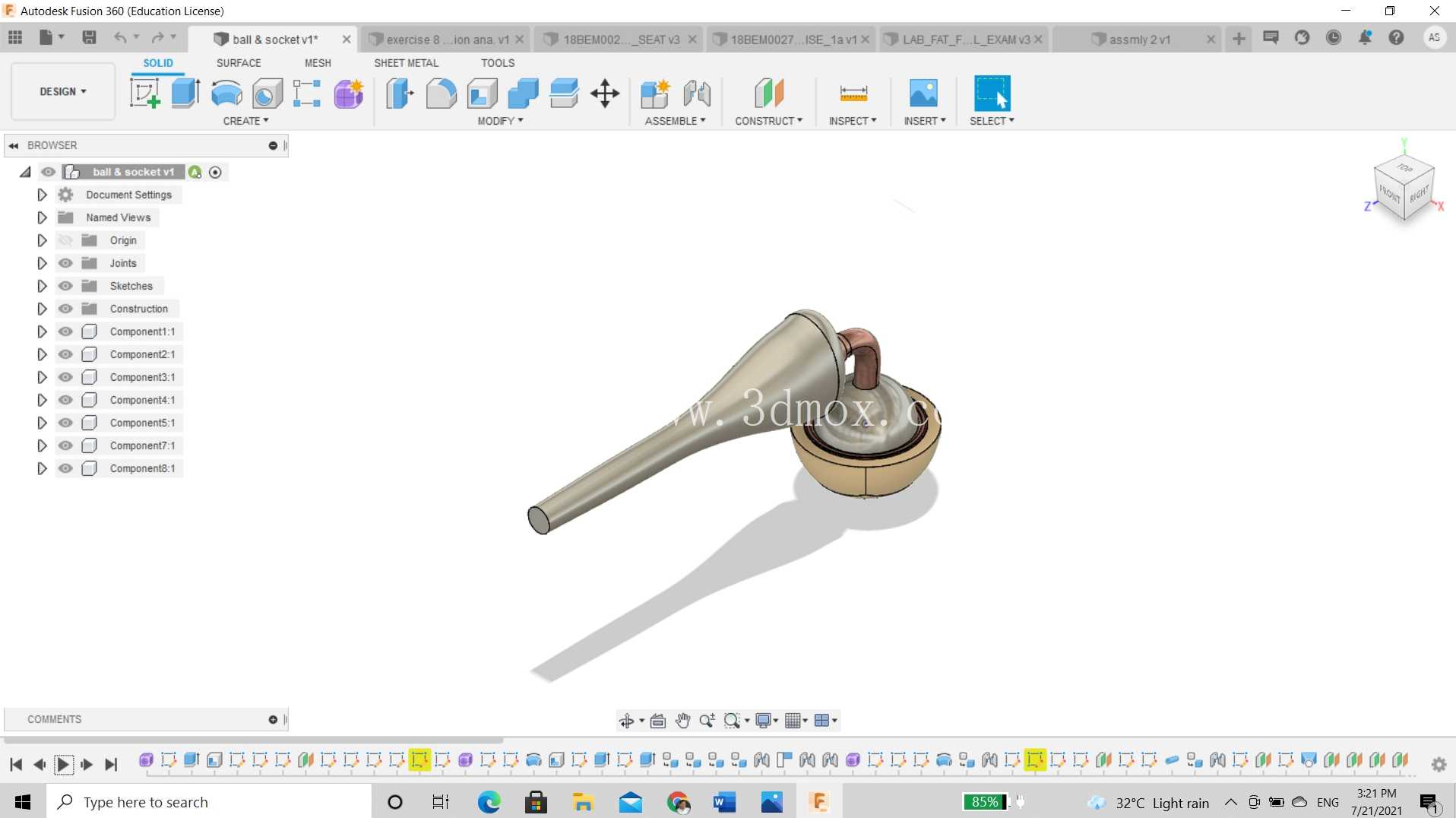

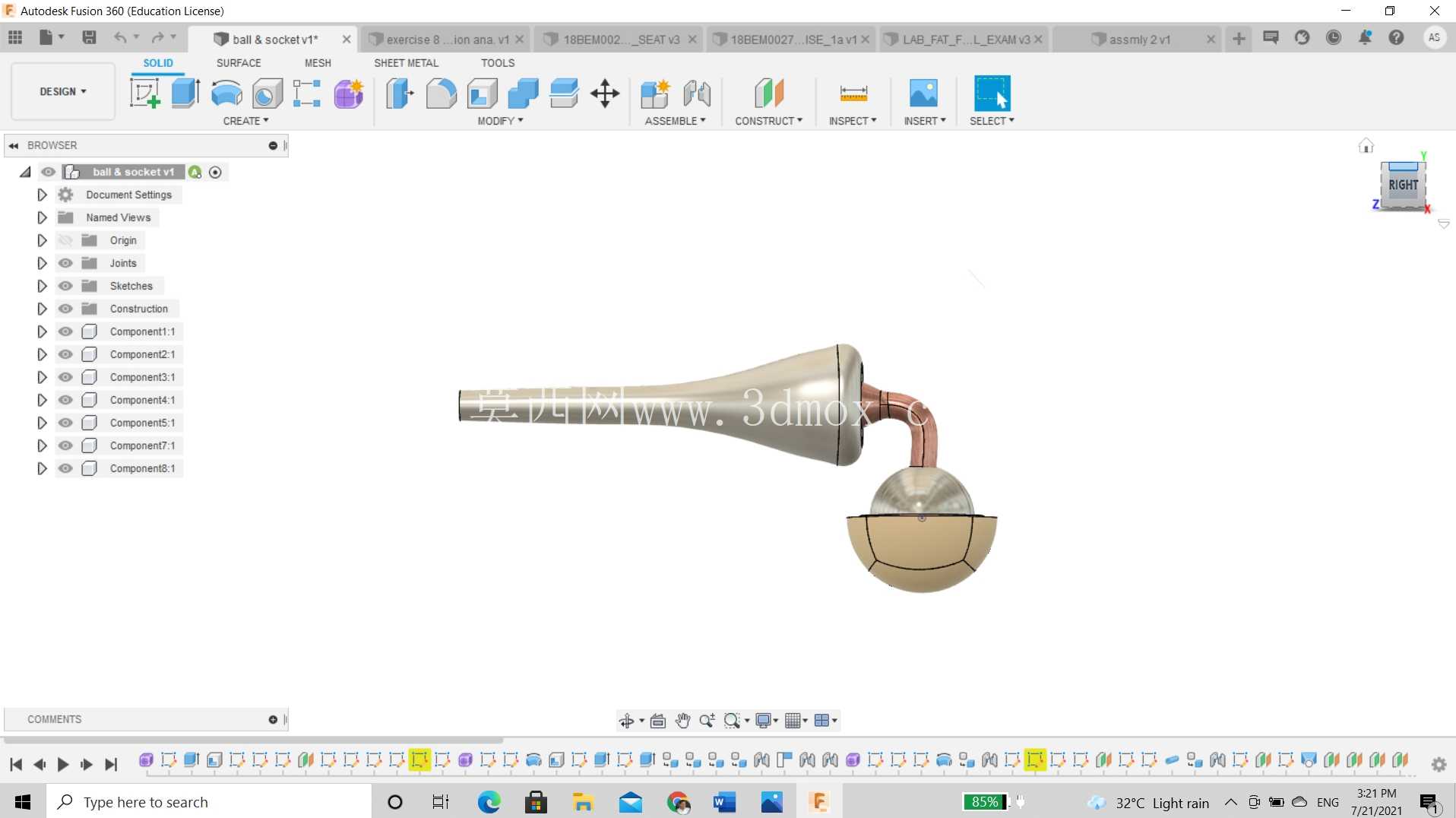

　　从功能特性来看，该结构采用球头与锥面插座的配合形式，球头端连接假肢下方的支撑腿管，插座端与上方的残肢接受腔固定，球头可在插座内部实现多自由度转动，转动范围覆盖矢状面15度跖屈、20度背屈，冠状面10度内翻、10度外翻的活动角度，完全满足日常行走的关节活动需求；插座外侧设置有锁紧结构，可根据患者的穿戴需求调整关节阻尼，既可以锁定为固定角度满足静态站立的稳定性需求，也可以调整为活动阻尼状态适配动态行走的灵活性需求，阻尼调节范围可覆盖不同体重、不同活动能力的使用者需求，从体重40kg的老年患者到体重100kg的青壮年使用者都能找到适配的阻尼档位。

　　设计思路上，该结构优先考虑了穿戴的可靠性与维护便捷性，球头与插座的配合面采用高分子耐磨衬垫，避免金属直接接触产生的磨损与异响，衬垫设计为可更换结构，长期使用出现磨损后无需更换整个关节部件，仅需拆开插座更换衬垫即可，大幅降低后期维护成本；整体结构采用流线型外形设计，外部无突出的棱角与螺栓结构，避免穿戴过程中勾挂裤腿、磕碰外物造成的损坏，同时降低结构重量，整套关节部件重量控制在120g以内，不会给使用者带来额外的负重负担；插座与接受腔的连接面采用法兰式安装结构，安装孔位按照通用假肢接受腔的标准孔距设计，可直接适配市面上绝大多数主流品牌的小腿假肢接受腔，无需额外打孔改装，降低装配技师的工作难度。

　　外形尺寸与安装边界方面，该结构整体最大外径为42mm，总高度为78mm，球头直径为18mm，连接腿管的接口内径为12mm，适配市面上通用的12mm直径碳纤维假肢腿管；插座上端的安装法兰直径为38mm，法兰上设置3个均布的M4安装螺孔，孔位中心圆直径为30mm，安装时仅需在接受腔对应位置打孔，使用M4螺栓即可完成固定，安装后整体突出接受腔下端面的高度为65mm，不会与假肢的外层装饰套产生干涉；球头与插座的配合间隙控制在0.02mm以内，既保证转动的灵活性，又不会出现晃动间隙导致的行走不稳问题，所有外露金属部件均采用哑光阳极氧化表面处理，耐汗液腐蚀，长期接触皮肤也不会出现过敏、锈蚀问题。

　　在实际装配使用中，该结构的角度调节范围可覆盖绝大多数患者的残肢力线矫正需求，装配技师可在患者试穿过程中通过调整球头的初始角度，修正残肢的内翻、外翻、屈曲畸形问题，让患者的行走力线更符合正常人体生物力学特征，降低长期穿戴假肢带来的腰部、膝部代偿损伤风险；结构内部设置有限位结构，当关节转动到最大角度时会被柔性限位块阻挡，避免关节超范围转动导致的结构损坏，同时限位块采用柔性聚氨酯材料，转动到极限位置时不会产生生硬的碰撞感，提升行走过程中的舒适度。
