曲线轮廓抓取打捞工具三维结构设计

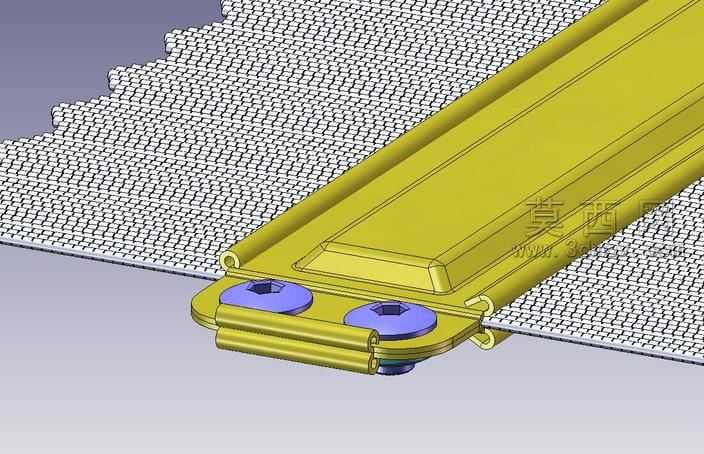

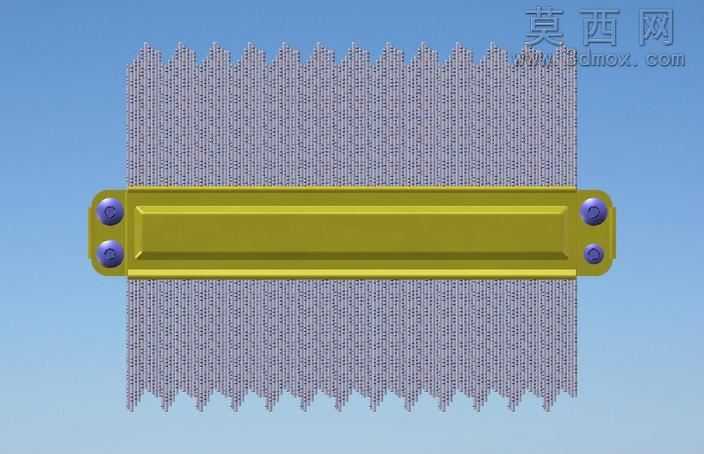

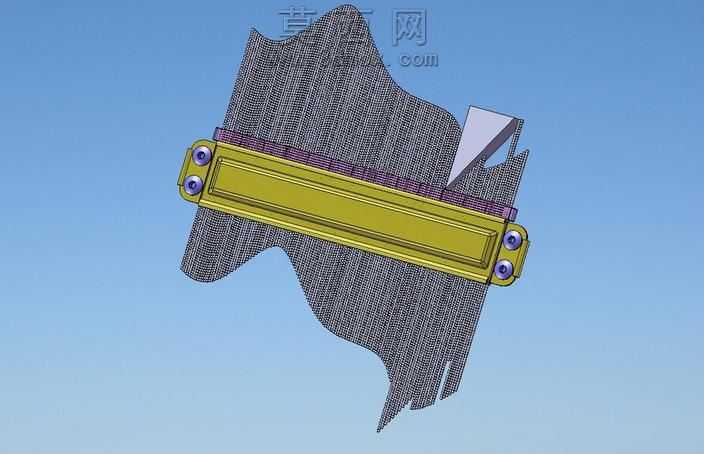

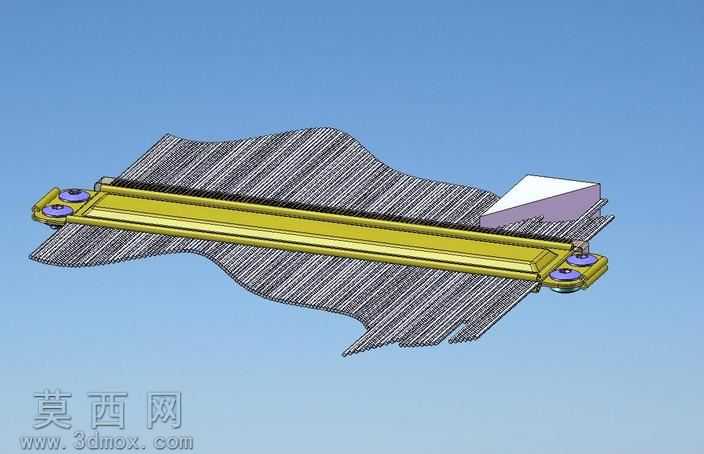

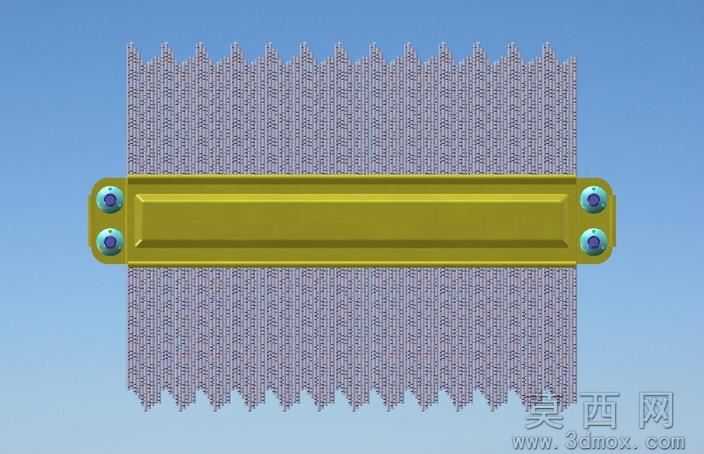

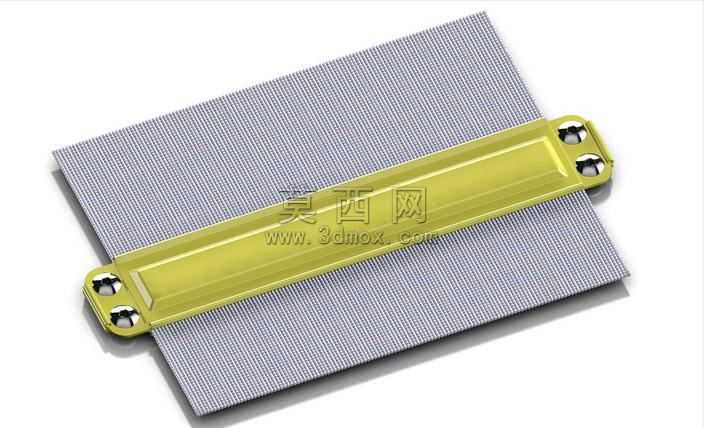

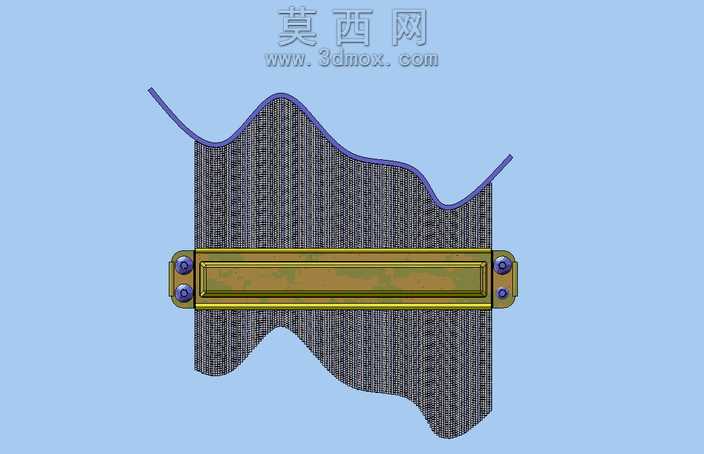

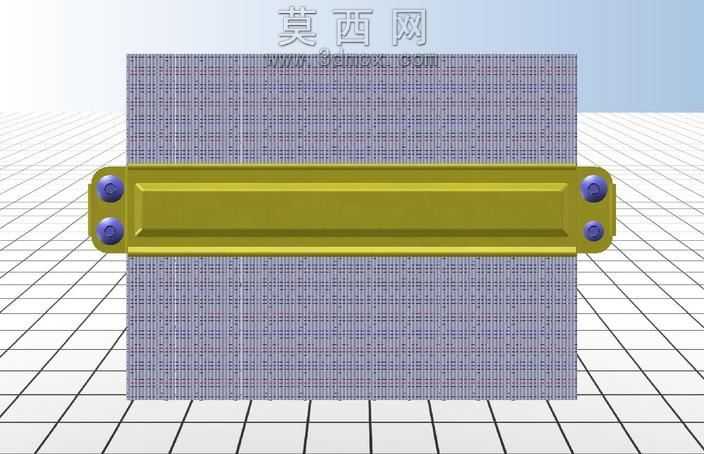

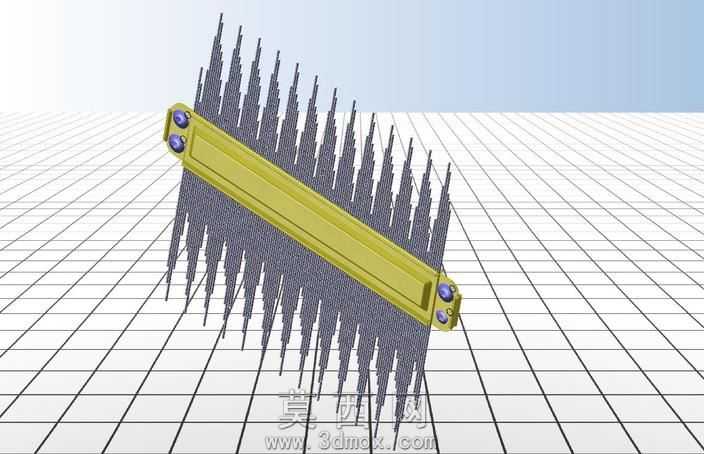

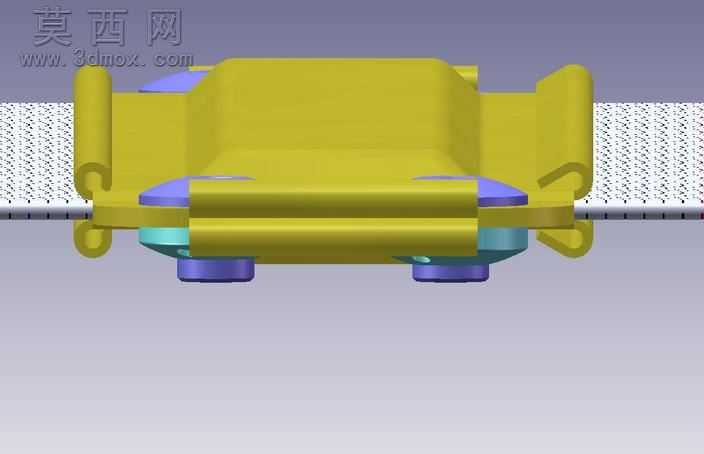

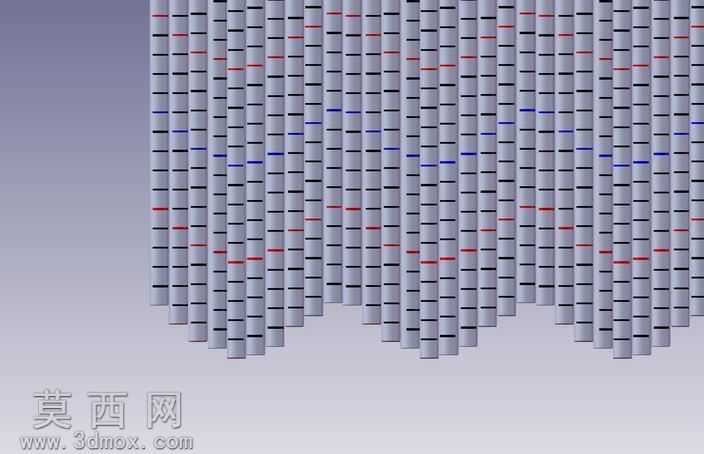

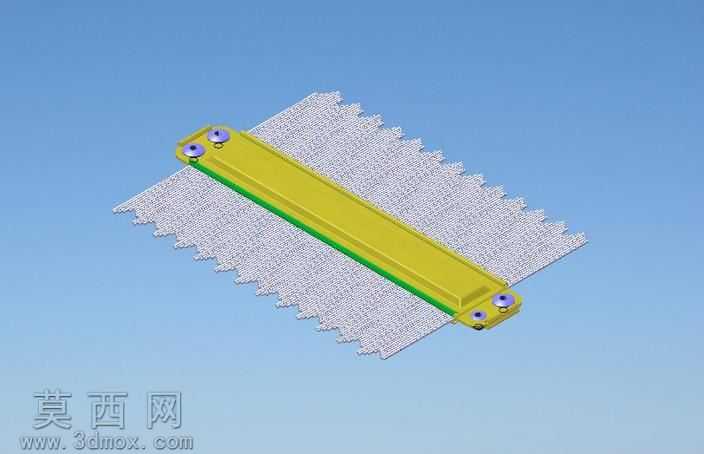

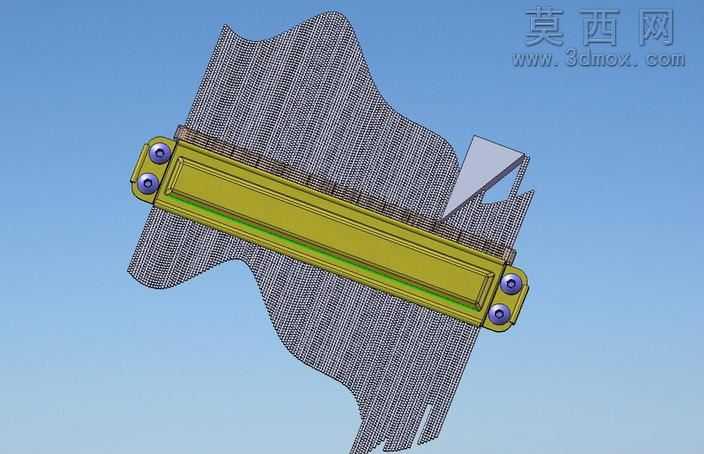

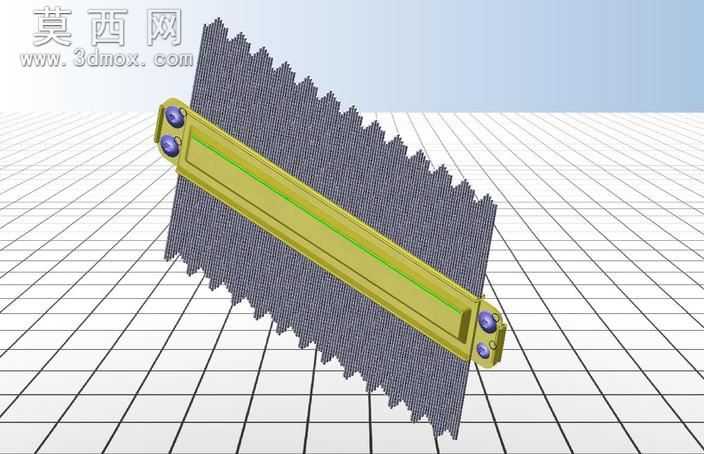

本作品为曲线轮廓抓取打捞类工具的三维建模设计，整体采用三维机械设计软件完成全参数化建模，从结构规划到细节装配均遵循机械设计的实用化准则。建模初期先明确工具的核心功能定位，即实现对工件内外部曲线轮廓的稳定抓取与适配，整体主体长度约130毫米，主体框架采用长条式对称结构设计，主体部分选用橄榄绿金属质感材质进行渲染，表面做哑光金属肌理处理，还原工业五金工具的真实质感，两端的锁紧固定部件采用深紫色硬质合金材质，表面做高光倒角处理，凸显紧固件的精密加工属性。模型搭建过程中，先绘制主体长条基座的二维草图，通过拉伸凸台命令生成主体基础实体，再对基座边缘做等距凹槽的细节特征处理，强化结构的层次感与力学强度；两端的固定旋钮采用旋转凸台命令生成基础造型，再在旋钮表面添加防滑纹理与中心定位凹点，还原真实紧固件的操作细节。工具配套的网格测量基准面采用半透明浅灰材质渲染，表面蚀刻1毫米间距的标准网格刻度，其中5毫米刻度线采用红色标识、10毫米刻度线采用蓝色标识，方便使用者快速读取轮廓尺寸参数，网格面与工具主体采用同轴心配合完成装配，保证测量基准与工具工作面的平行度误差控制在合理范围内。整个装配体共包含140个独立零件，所有零件间均添加符合实际装配逻辑的配合约束，包括同轴心配合、面重合配合、限位距离配合等，确保模型可实现真实的运动模拟，能够直观展示工具对不同曲率曲线轮廓的抓取适配过程。设计过程中充分考虑工具的实际使用场景，针对狭窄空间内的曲线轮廓打捞、测量需求优化了主体的厚度参数，避免工具在使用过程中与周边结构发生干涉，同时两端对称布置的双旋钮锁紧结构，能够保证工具在抓取轮廓时受力均匀，不会出现偏载松动的问题。渲染阶段采用工作室光照环境，添加柔和的地面阴影与环境反射效果，让金属材质的反光特性更贴近真实工业场景下的视觉表现，网格基准面的半透明效果经过多轮参数调整，既能够清晰展示刻度标识，又不会遮挡后方工具主体的结构细节，整体模型结构完整，细节丰富，可用于工具结构验证、加工参考以及相关教学演示场景。
