曲柄滑块运动转换机械结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:871595
  • 曲柄滑块运动转换机械结构设计

  这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一,日常在冲压设备、送料机构、内燃机主体结构、往复式泵体里都能看到它的身影,核心作用就是把连续的回转运动转化为直线往复运动,或是反过来把直线往复输入转化为回转输出,是很多自动化设备、通用机械里不可或缺的基础传动模块。

  从实际工程应用的角度看,这套结构的设计首先要考虑运动行程的匹配:曲柄的回转半径直接决定滑块的最大行程,设计时需要先确认末端执行件需要的往复位移量,反推曲柄销的回转中心距,避免出现行程不足或是超程碰撞的问题。图中的结构采用了偏置式的安装布局吗?不,从结构形态看是对心曲柄滑块布局,这种布局下滑块的运动轨迹延长线会经过曲柄的回转中心,运动过程中侧向力相对更小,传动效率更高,适合中高速往复运动的工况,如果是偏置布局则会存在一定的急回特性,更适合需要慢进快退的冲压、送料场景。

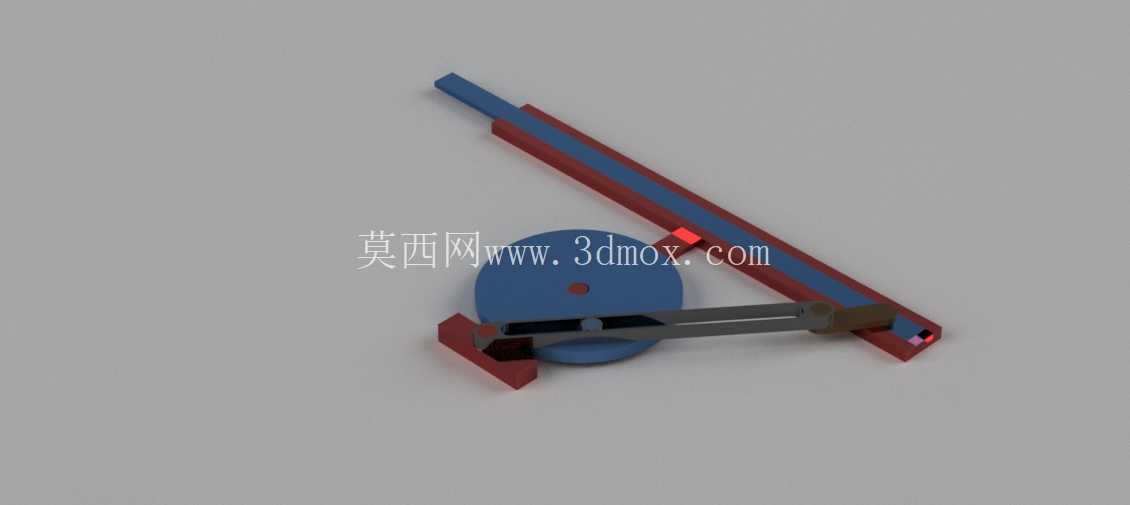

  结构的组成部分拆解来看,带安装孔的圆盘是曲柄本体,中心孔用来连接输入轴,偏心位置的销孔用来铰接连杆,连杆的另一端和滑块部分铰接,滑块被约束在导轨槽内只能做直线往复运动,长条形的导轨槽件既是滑块的运动导向约束,也是整个机构的安装承载基体,两端的固定凸台用来把整个机构锁定在设备安装面上。设计时各铰接位置的间隙控制非常关键,间隙过大会导致运动过程中出现冲击、噪音,还会降低运动传递精度,间隙过小则会增大转动阻力,甚至出现卡滞,需要根据加工精度、工况负载、运行速度合理选择配合公差,一般铰接位置会加装耐磨衬套,降低长期运行的磨损量,延长维护周期。

  安装边界方面,整个机构的安装尺寸主要由曲柄长度、连杆长度共同决定,长度方向的最大占用空间是曲柄回转直径加上滑块的最大伸出长度,宽度方向的尺寸由导轨槽的宽度、曲柄圆盘的直径决定,高度方向需要预留曲柄回转的空间,避免和设备其他部件发生运动干涉。设计时还要做运动仿真校核,确认整个运动周期内,曲柄、连杆、滑块之间没有碰撞,滑块在两个极限位置都不会脱离导轨约束,尤其是高速运行的工况下,还要校核连杆的刚度,避免长连杆在往复受力过程中出现弯曲变形,导致运动精度下降甚至结构失效。

  在不同的应用场景下,这套结构的参数调整逻辑也有区别:如果用在小型送料机构上,会优先降低运动惯量,曲柄、连杆会采用轻质合金材质,滑块做轻量化镂空设计,适配高速往复的运行需求;如果用在冲压、锻压这类大负载场景,会加大各铰接轴的直径,连杆采用高强度钢材,导轨面做淬火处理提升耐磨性能,保证大负载下的结构强度。另外,这套结构的动力输入可以布置在曲柄端,搭配电机、减速器做回转输入,得到滑块的直线往复输出;也可以在滑块端连接气缸、液压缸做直线动力输入,得到曲柄端的回转输出,适配不同的动力源布局需求。

  实际建模过程中,需要先确定运动参数:滑块行程、额定运行速度、最大负载,再依次计算曲柄半径、连杆长度,通常连杆长度和曲柄半径的比值会控制在3-5之间,比值过小会导致滑块侧向力增大,加剧导轨磨损,比值过大则会让整体结构尺寸过于冗余,占用不必要的安装空间。各铰接位置的同轴度要求也需要在建模时明确标注,避免装配后出现运动卡滞,导轨的导向面需要标注平面度、平行度公差,保证滑块运动过程顺滑无卡顿。
