电力变压器承载用桁架式框架结构

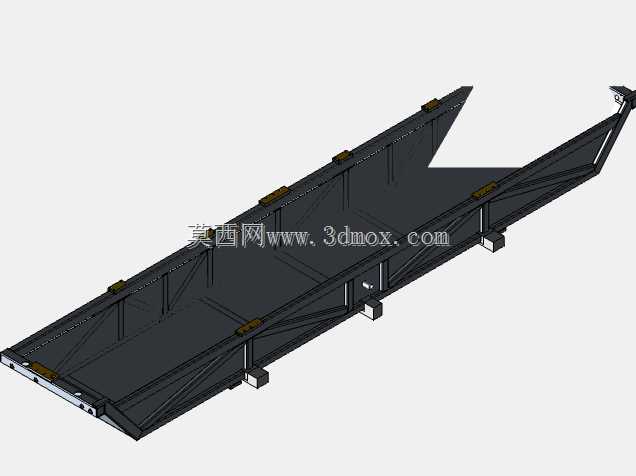

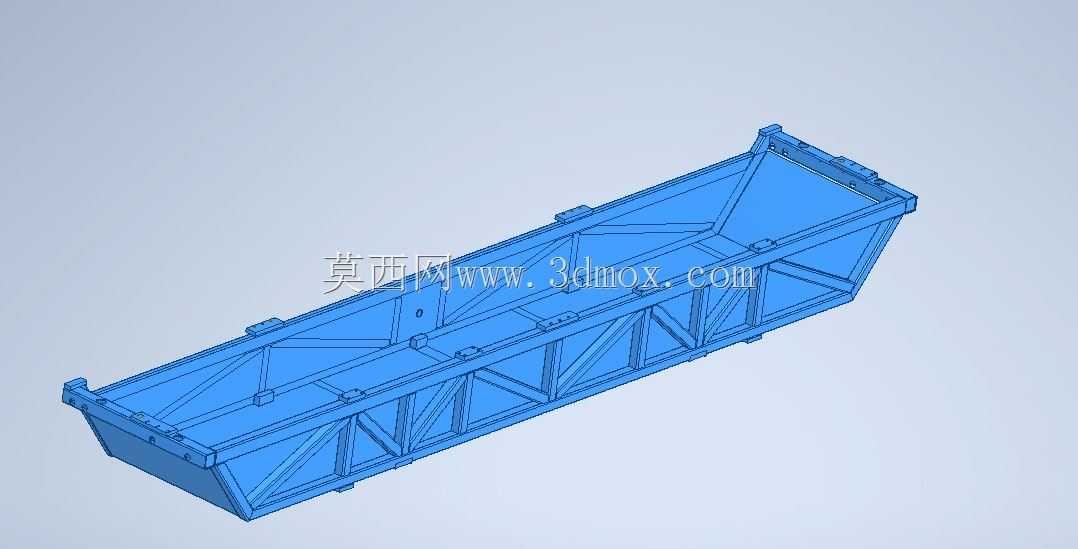

　　在输配电系统的电力设备配套结构中，这类桁架式框架主要承担电源变压器本体的承载、定位与防护功能，多应用于户外台架变、预装式变电站内部的器身固定场景，也可适配工业厂区内特种变压器的安装承载需求，替代传统的焊接式槽钢底座，在保证结构强度的前提下实现自重的有效控制。从结构设计逻辑来看，整个框架采用长槽型的整体布局，主体沿长度方向设置通长的侧边主梁，主梁之间通过等间距布置的斜向腹杆形成三角稳定结构，避免大跨度承载下出现主梁下挠变形；框架两端设置带安装孔的端板结构，端板上预留的定位孔可直接与变压器器身的底部安装脚配合，同时兼顾与外部基础、外壳的连接定位需求，安装边界上，框架的宽度方向尺寸严格匹配对应容量变压器的器身宽度，侧边主梁的上平面设置多个均匀分布的焊接凸台，用于承托变压器铁芯夹件的底部安装面，凸台的高度差控制在极小公差范围内，避免器身安装后出现倾斜导致的内部应力集中。

　　实际使用过程中，这类框架不仅要承受变压器器身的静载荷，还要考虑运输过程中的冲击载荷、运行过程中的振动载荷，因此腹杆的排布角度经过力学优化，斜杆与主梁的夹角控制在45度到60度之间，将垂直方向的载荷快速分解为杆件的轴向拉压力，充分发挥型材的力学性能，避免局部杆件出现失稳问题。框架的侧边设置有多个预留的安装位点，可用于固定二次接线端子排、接地铜排、温度传感器支架等附属配件，无需在现场进行二次钻孔焊接，减少现场施工的工作量。

　　从建模细节来看，所有杆件的连接节点都做了贴合实际焊接工艺的处理，相邻杆件的交接处保留了合理的焊接收缩余量空间，主梁的端部做了倒角处理，避免安装过程中尖锐边角划伤施工人员或者变压器的绝缘部件；框架底部预留了叉车作业的叉取空间，方便设备在生产车间、安装现场的转运作业，同时底部的支撑脚高度经过核算，保证变压器安装后底部与基础之间留有足够的通风间隙，帮助变压器运行过程中的底部散热，避免局部积热影响绝缘寿命。

　　不同于普通的设备机架，这类变压器承载框架的所有安装孔位都做了同轴度的公差约束，对应变压器器身的安装脚位置，孔位的偏差范围控制在安装允许的公差带内，避免现场安装时出现孔位错位需要重新扩孔的问题；框架的整体刚度经过校核，在承受额定载荷的情况下，整体的变形量控制在标准允许的范围内，不会因为框架变形导致变压器内部的绕组、铁芯出现位移，影响设备的正常运行。在不同的应用场景下，这类框架可根据变压器的容量调整杆件的型材规格，小容量变压器可采用薄壁型钢制作，大容量设备则可加厚主梁与腹杆的壁厚，整体的模块化结构也方便根据不同的器身尺寸调整框架的长度与宽度，不需要重新设计整套连接结构，缩短产品的设计迭代周期。框架表面的处理工艺可根据使用环境选择，户外使用时可做热浸镀锌处理提升防腐性能，户内使用则可采用喷塑处理满足外观要求，结构本身的开放式桁架设计也方便后期对变压器底部的巡检与维护，不需要拆除框架即可观察到器身底部的渗漏、紧固件松动等问题。
