电源变压器用钣金安装固定支架结构

项目分类:变压器 发布时间:2024-12-29 ID:872270
  • 电源变压器用钣金安装固定支架结构
  • 电源变压器用钣金安装固定支架结构

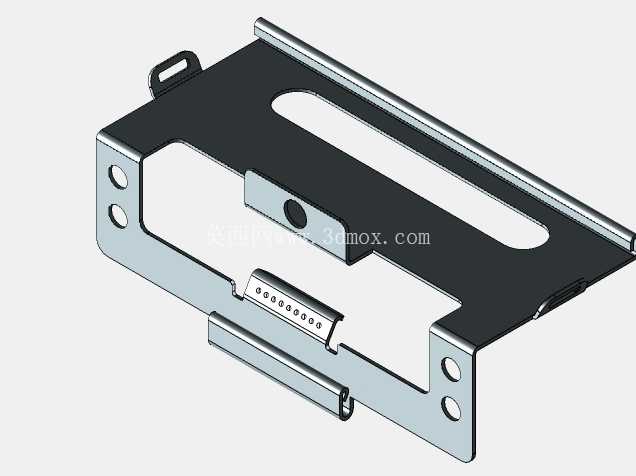

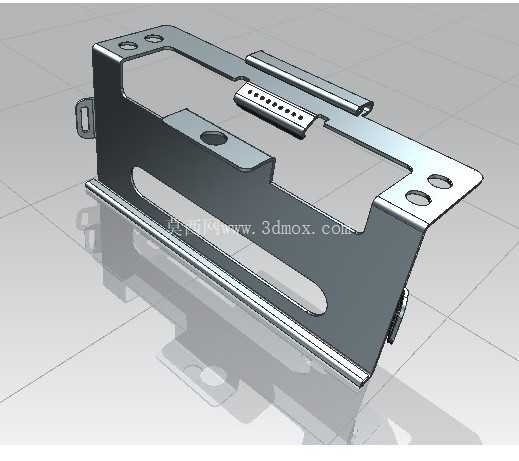

  从功能特性上看,该支架采用一体化钣金折弯成型工艺,主体承托面做了下沉式台阶设计,刚好可以卡合变压器本体的底部安装凸缘,限制变压器在水平方向的窜动;支架边缘设置的多组安装孔分为两类,分布在两侧折边的圆孔用于和设备机箱的安装柱配合,通过螺丝实现支架整体的快速固定,孔位周边做了小范围的压平处理,保证螺丝装配时的贴合度,避免因钣金面倾斜导致锁附力矩不足;支架中部开设的长条形腰型孔一方面用于减轻支架整体重量,减少钣金材料的不必要消耗,另一方面可以为变压器底部的散热提供空气流通通道,避免变压器工作时产生的热量在支架与变压器接触面之间积聚,同时腰型孔也能兼容小范围的安装位置偏差,降低装配时的孔位对位难度。这款钣金结构件是电源变压器装配环节中核心的承载固定部件,主要应用于工业控制电源、通信基站供电模块、中小型配电设备内置电源变压器的安装场景,承担变压器本体与设备机箱之间的连接、定位、防护多重作用,在电源类产品的结构可靠性设计中属于不可缺少的配套结构件。从实际使用场景来看,这类支架需要适配电源变压器的安装孔位,同时要兼顾设备内部的走线空间、散热间隙以及抗振动性能,在工业现场存在设备启停冲击、运输振动、长期温变的工况下,支架的结构刚性直接决定变压器的长期运行稳定性,避免因固定松动导致接线端子脱落、绕组移位等故障。

  支架侧面延伸出的带孔挂耳可用于辅助固定接地导线,或者绑定变压器的输入输出线束,避免线束晃动拉扯接线端子;支架上集成的小型定位卡槽,用于卡装变压器的温度保护开关或者绝缘隔片,省去额外加装固定座的工序,提升装配效率。在设计思路上,这款支架完全遵循钣金件的加工工艺特性,所有折弯处都预留了合理的折弯内R角,避免折弯时出现材料开裂的问题,所有外露边缘都做了去毛刺处理,防止装配时划伤操作人员或者破坏导线绝缘层;整体结构没有采用额外的焊接工序,所有连接结构都通过折弯、冲压一体成型,既减少了加工工序、降低制造成本,也避免焊接变形导致的孔位精度偏差。

  从安装边界尺寸来看,支架的整体轮廓尺寸完全适配常规100W-300W容量区间的开放式电源变压器的安装尺寸,承托面的深度刚好覆盖变压器底部的安装基准面,两侧折边的高度控制在不遮挡变压器绕组散热风道的范围内,安装孔的中心距符合通用电子设备机箱内部的安装柱间距标准,可以直接替换同规格的老旧支架,不需要对机箱结构做额外修改。在实际选型使用时,需要注意支架的板材厚度选用,常规工况下采用1.2mm厚度的镀锌钢板即可满足刚性要求,如果应用在振动较强的车载或者工程机械场景,可以更换为1.5mm厚度的冷轧钢板做喷塑处理,提升抗疲劳强度;支架表面的处理工艺根据使用环境选择,普通室内干燥环境采用镀锌钝化处理即可,潮湿或者有轻度腐蚀的场景可以采用电泳或者喷塑处理,提升防锈能力。

  这类钣金支架的设计看似简单,但每一处孔位、每一道折弯的尺寸都需要和变压器本体、机箱结构做精准匹配,在建模过程中需要充分考虑钣金加工的工艺公差,预留合理的装配间隙,避免出现加工完成后无法装配的问题;同时要做静力学仿真校核,确认在变压器满重量负载下,支架的最大变形量在允许范围内,不会因为长期负载出现塑性变形。很多新手结构设计人员在做这类支架时,容易忽略折弯扣除的计算,导致加工后的孔位出现偏差,或者为了提升刚性盲目增加板材厚度,造成成本浪费和产品重量增加,这款支架的结构设计在刚性、加工成本、装配便捷性之间做了很好的平衡,既满足功能需求,也符合批量加工的工艺要求。
